Grafipol TR-0

Medianeras

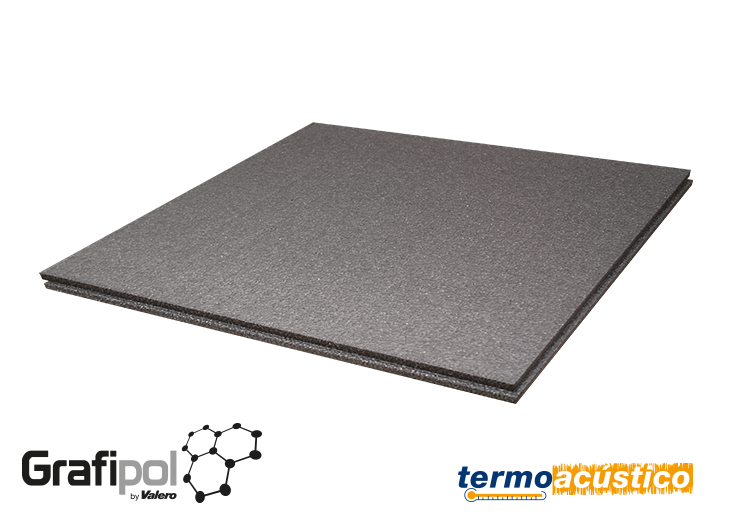

Grafipol TR-0 son planchas de poliestireno expandido elastificado (EEPS) de baja conductividad térmica, cumpliendo especificaciones técnicas de la norma UNE-EN 13163, sometido a un proceso de elastificación que favorece el comportamiento masa+muelle+masa, mejorando así su poder de aislamiento acústico.

Con una conductividad térmica de 0,033 W/mK y un aislamiento a ruido aéreo de 55 dB(A)*, está especialmente recomendado para su aplicación en medianeras, divisiones interiores y particiones en las que se requiera un mayor aislamiento acústico.

Su diseño específico, con corte mecanizado a media madera y posibilidad de corte a medida de las planchas para ajustar a la altura entre plantas, permiten eliminar los puentes térmicos y acústicos.

(*) Según ensayo especificado en la ficha técnica del producto.

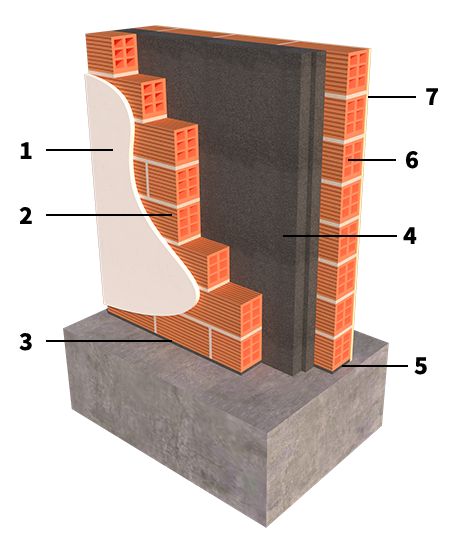

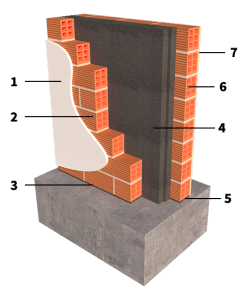

Detalle constructivo

Aplicación en pared medianera entre viviendas

LEYENDA

  1. Revestimiento interior (enlucido de yeso)
  2. Tabicón de ladrillo cerámico (LH9)
  3. Banda acústica (Grafipol TR-0 Tiras)
  4. Aislamiento termoacústico: GRAFIPOL TR-0
  5. Banda acústica (Grafipol TR-0 Tiras)
  6. Tabicón de ladrillo cerámico (LH9)
  7. Revestimiento interior (enlucido de yeso)

MEMORIA DESCRIPTIVA

__ m² de panel rígido de poliestireno expandido elastificado, Grafipol TR-0 “VALERO”, según UNE-EN 13163, de superficie lisa y mecanizado lateral a media madera, de __ mm de espesor, resistencia térmica __ (m²K)/W, conductividad térmica 0,033 W/(mK), Euroclase E de reacción al fuego, con código de designación EEPS-EN 13163-L3-W3-T2-S5-P10-BS50-DS(N)2.

INFORMACIÓN TÉCNICA

Conductividad térmica declarada (λ): 0,033 W/mK
Aislamiento a ruido aéreo (RA): 55 dB(A)
Espesores: Desde 30 mm
Medidas: 2000x1000 mm
2800x1000 mm
Otras medidas consultar
Posibilidad corte a medida
Corte:
Consulte con nosotros para más información

DESCARGAS

Posibilidad de medida longitudinal exacta para ajustar a la altura entre plantas





Planchas a medida + Mecanizado lateral a media madera = Ausencia de puentes térmicos y acústicos
