Grafipol TR-5

Panel multicapa para aislamiento acústico al ruido aéreo.

Grafipol TR-5 es un panel multicapa específico para el aislamiento acústico al ruido aéreo, compuesto por dos capas exteriores de poliestireno expandido (EPS) de baja conductividad térmica y una capa central con una lámina pesada acústica de EPDM de 5 kg/m².

Esta composición permite aprovechar las capas de EPS Grafipol para crear un efecto muelle que amortigua el sonido, añadiéndole un núcleo de lámina pesada que aporta masa para conseguir un efecto de barrera que produce la rotura de las ondas acústicas. Estos dos efectos (muelle+masa) son de gran eficacia para evitar la transmisión del ruido y los hemos unido en un solo producto, que además conserva unas cualidades térmicas excelentes, con un valor de conductividad térmica de 0,032 W/mK.

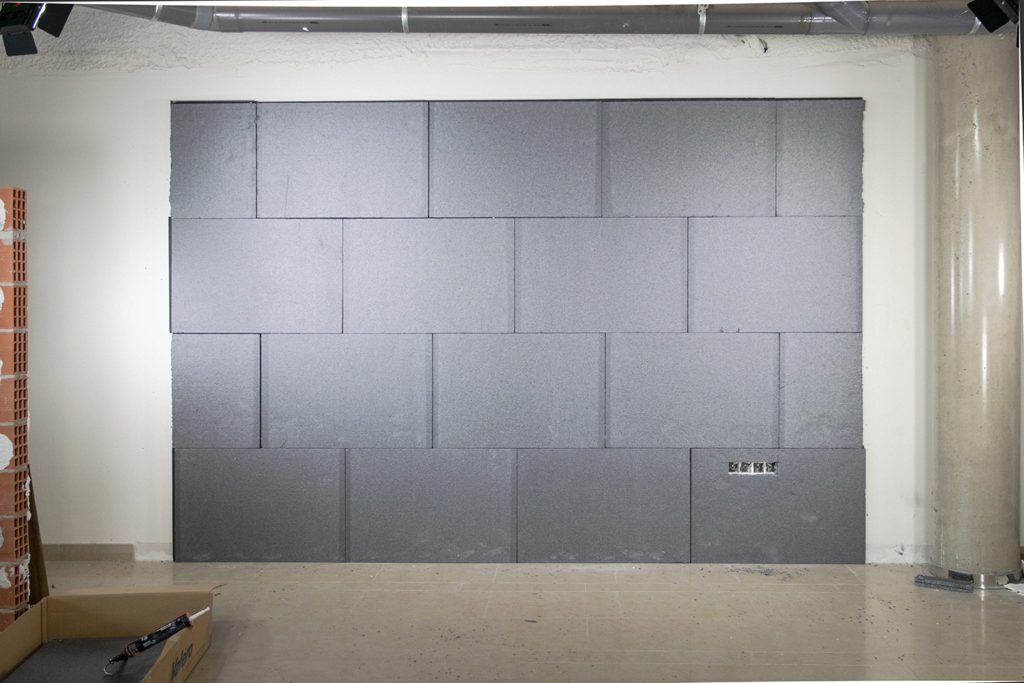

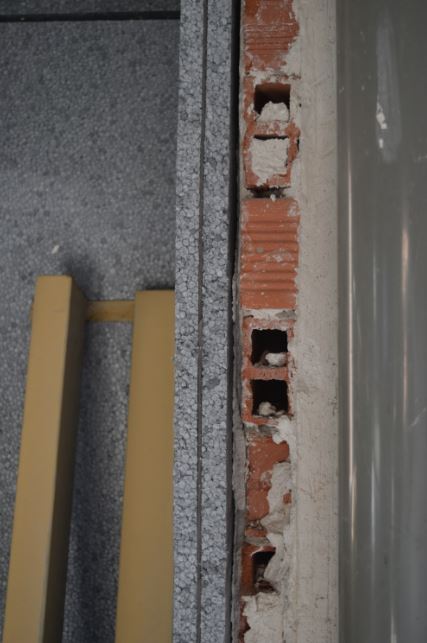

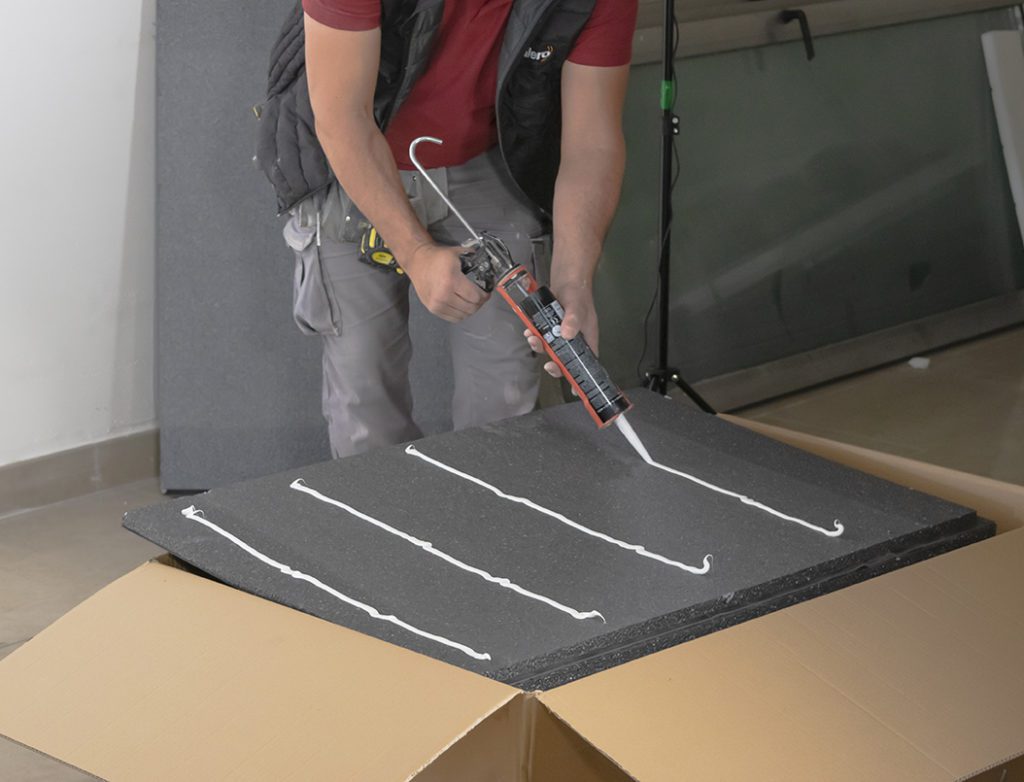

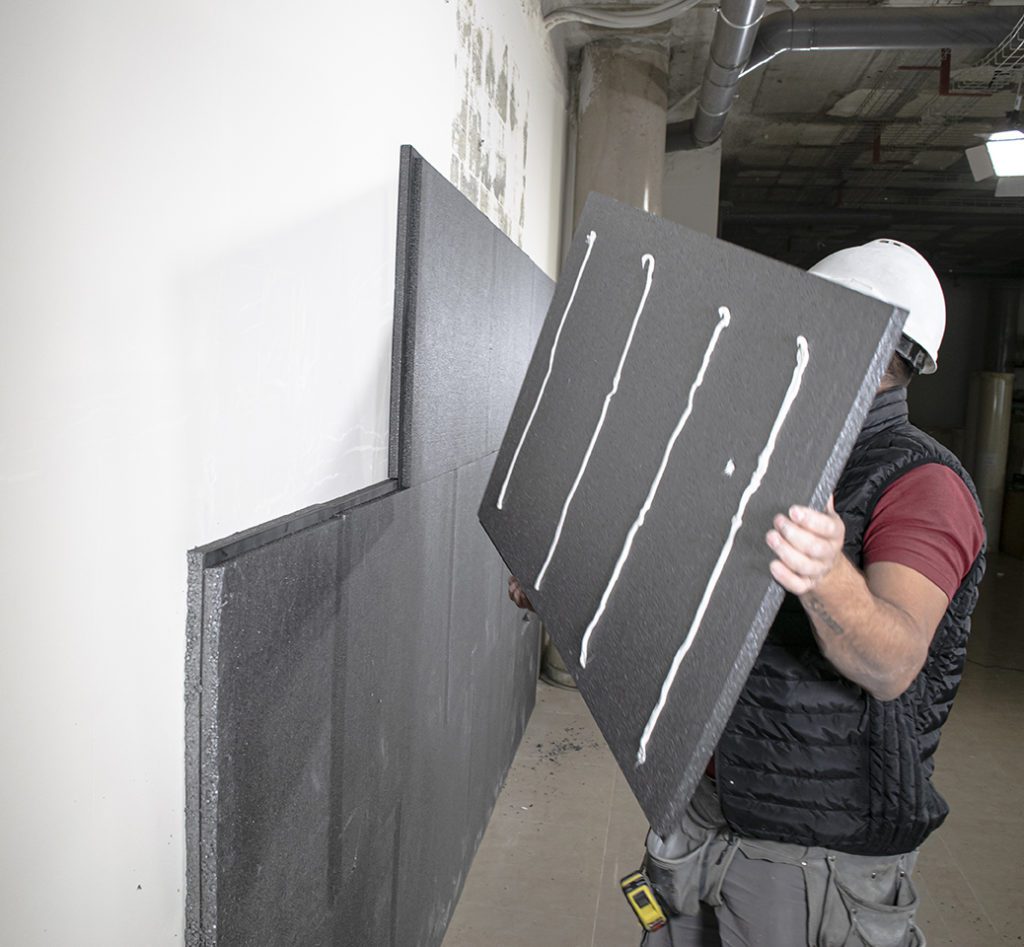

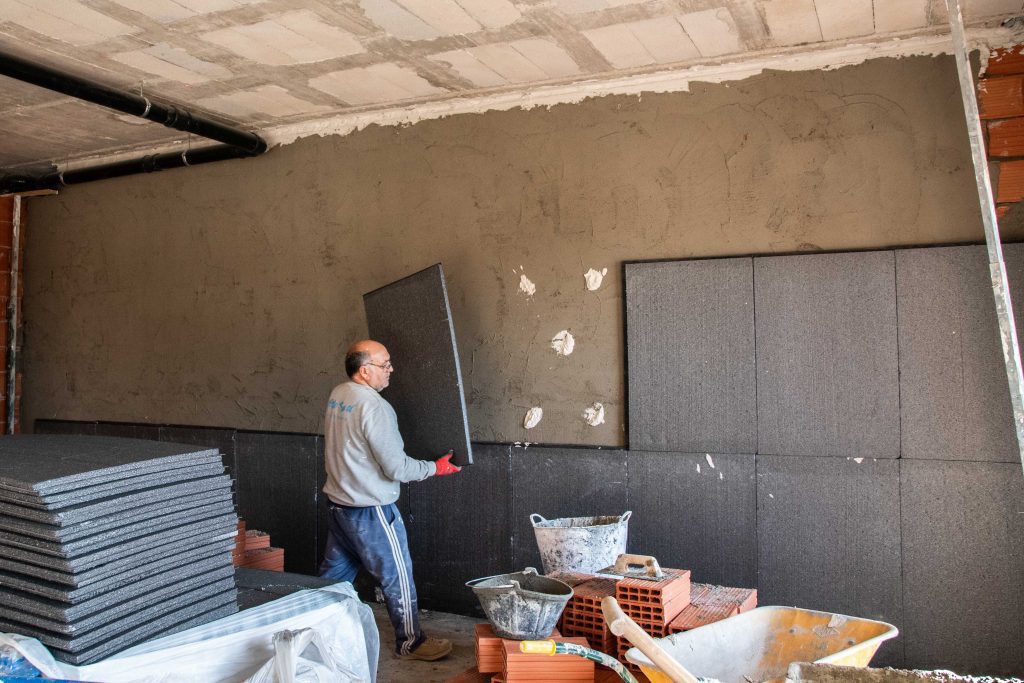

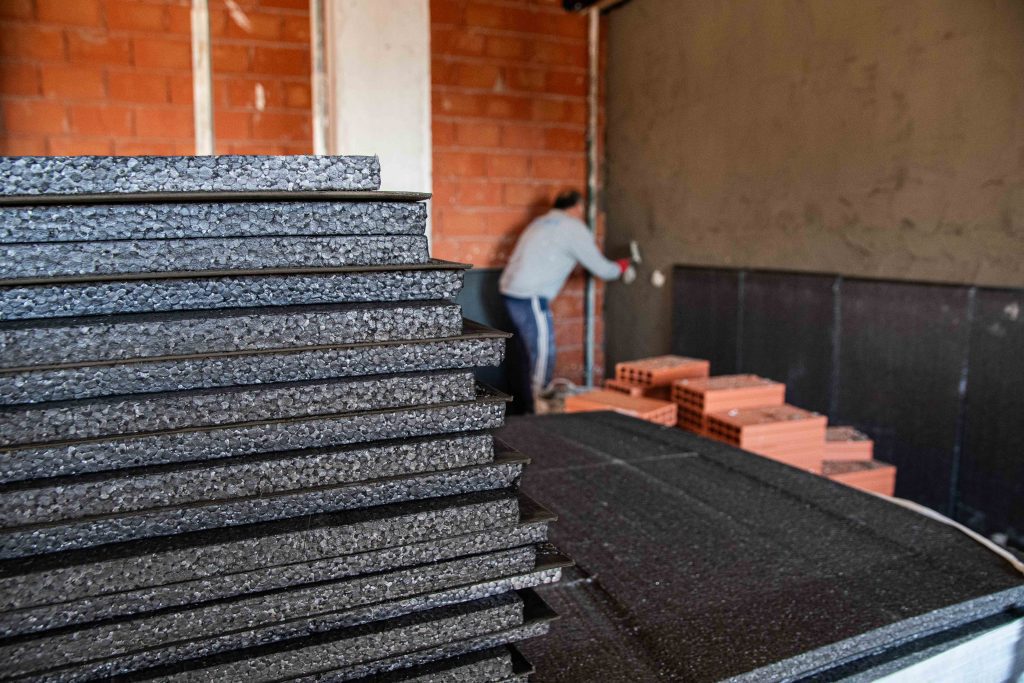

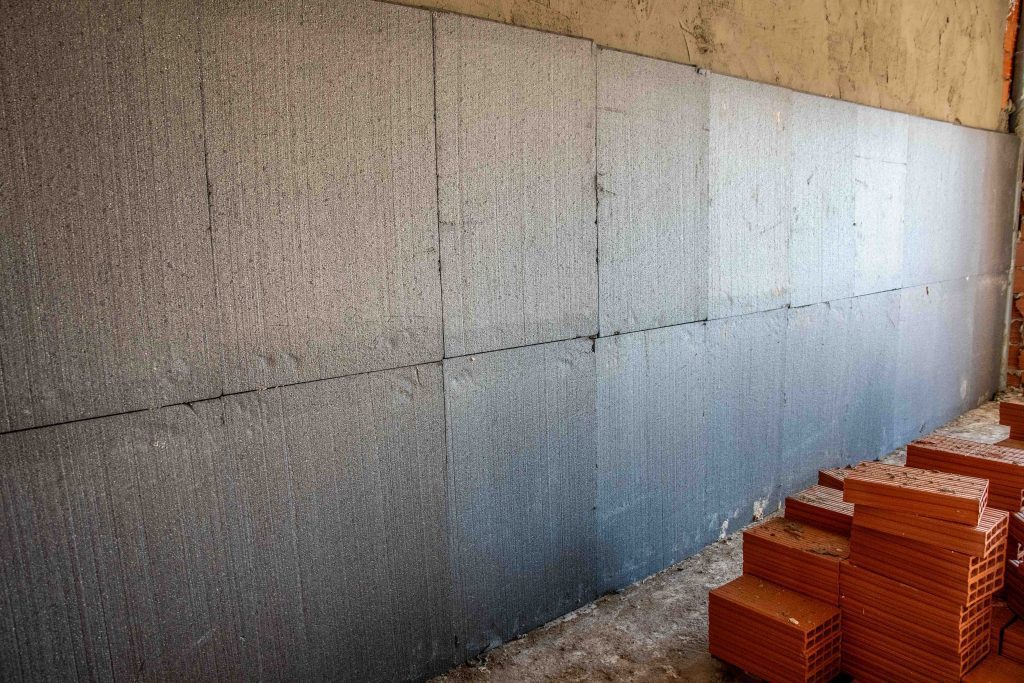

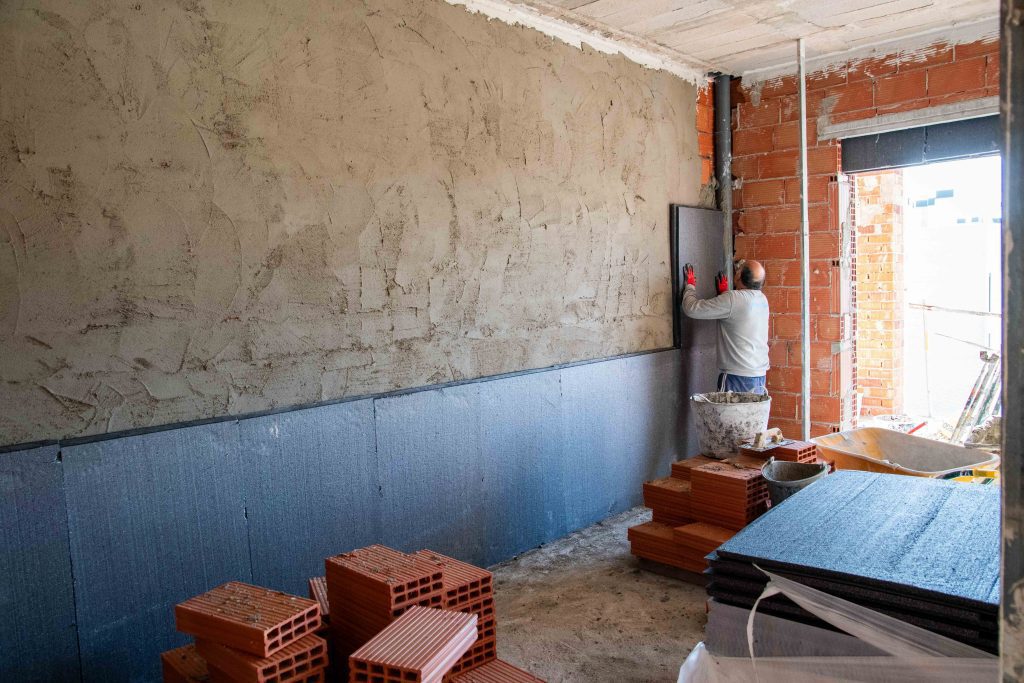

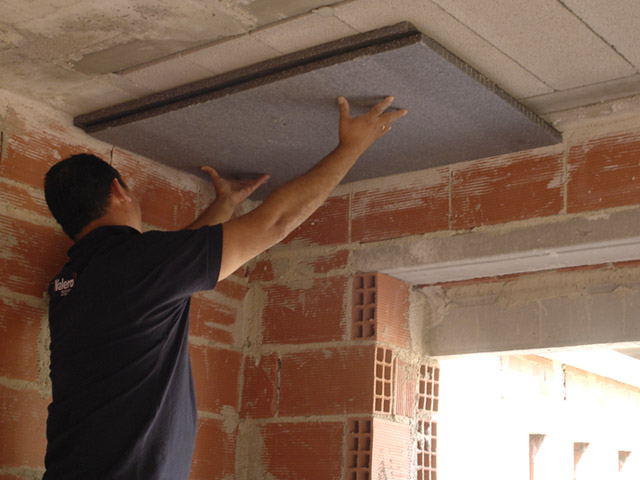

El corte de las planchas está mecanizado a media madera para facilitar su colocación y evitar puentes acústicos. Además, la gran adherencia de las planchas de Grafipol permiten la posibilidad de fijarlo directamente al soporte mediante adhesivo (en base cementosa, de poliuretano o polímero), evitando las fijaciones mecánicas que tanto perjudican el comportamiento acústico del elemento constructivo, así como la posibilidad de aplicarle cualquier tipología de revestimiento directo (placa de yeso laminado, paneles composite, madera, cerámicos, enlucidos, enfoscados, etc.).

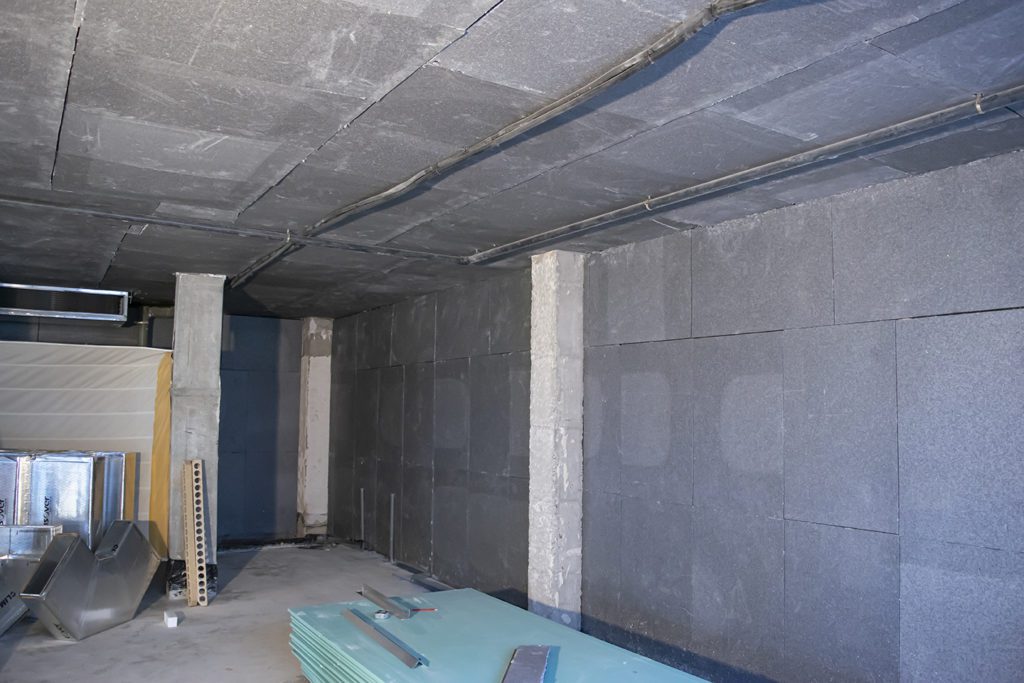

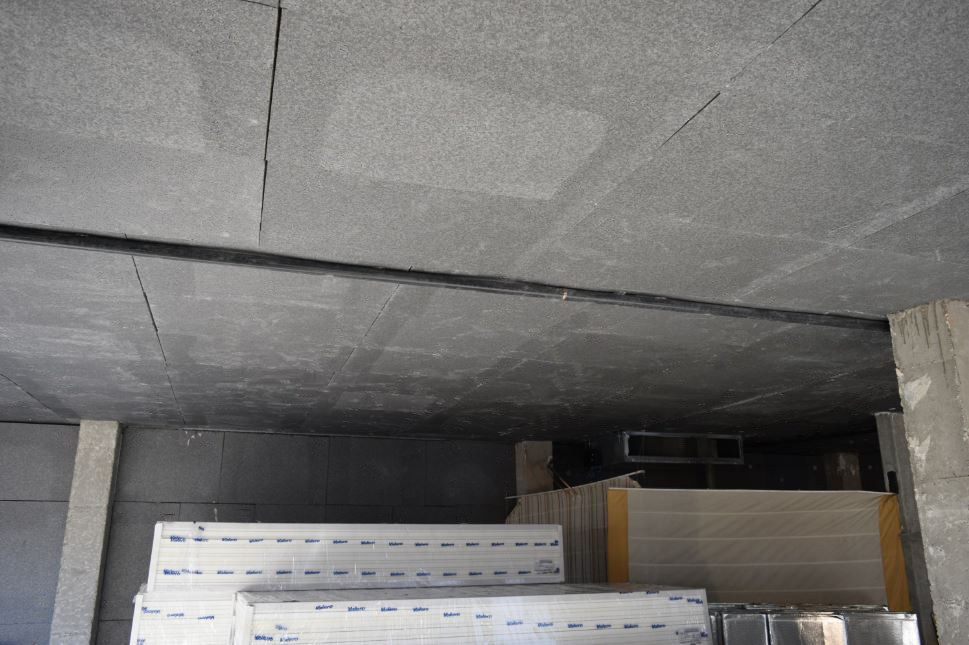

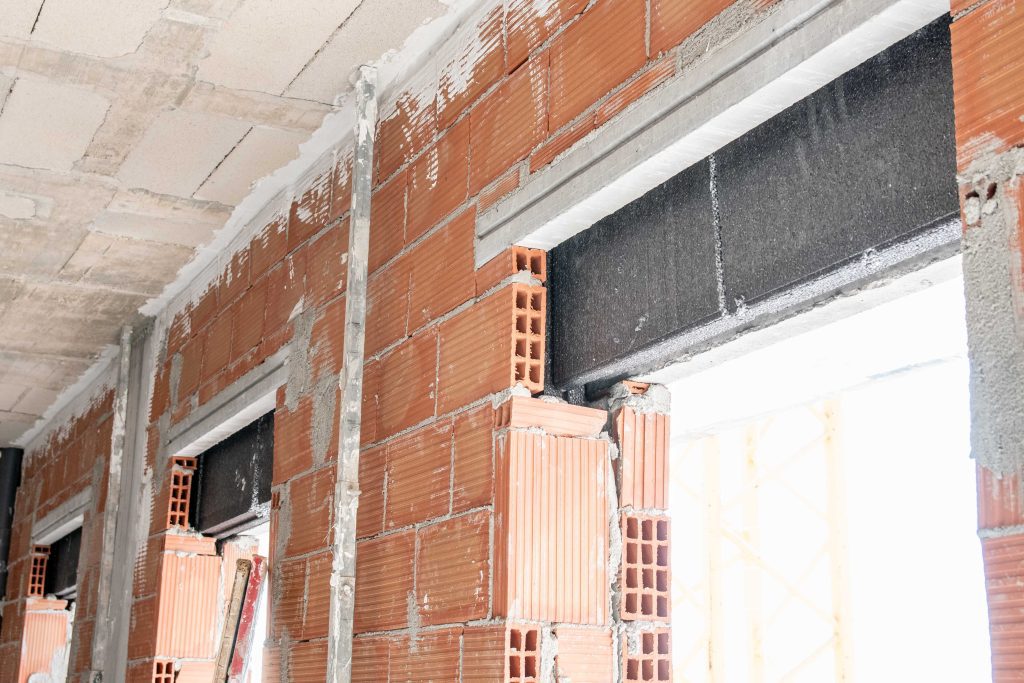

Sus elevadas prestaciones acústicas, consiguiendo elementos constructivos de entre 50 dBA y 66 dBA (ver ejemplos 1 y 2), hacen que Grafipol TR-5 esté recomendado para aquellas aplicaciones que requieran especialmente de un elevado aislamiento acústico a ruido aéreo, como medianeras, particiones que separen recintos de instalaciones o de actividad, particiones de locales con actividades ruidosas y, en general, particiones acústicas.

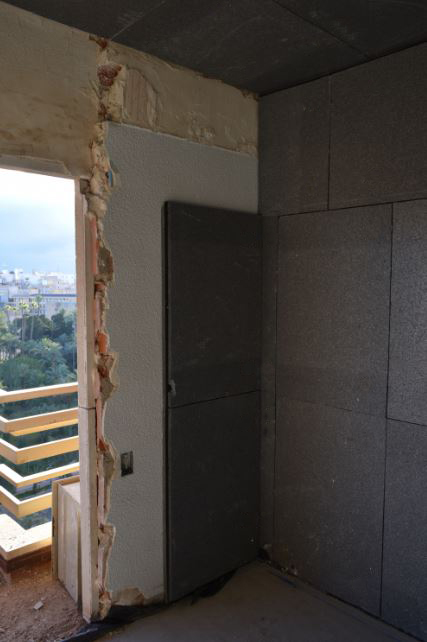

Asimismo, es una solución idónea para la rehabilitación y mejora de viviendas con problemas acústicos de ruido aéreo, proporcionando hasta 16 dBA de mejora sobre una pared existente (ver ejemplo 1), además de a su facilidad y limpieza en la instalación.

Detalles constructivos

Ejemplo 1

Aplicación en rehabilitación de edificios existentes. Mejora acústica de pared medianera entre viviendas.

SECCIÓN

DETALLE 3D

LEYENDA:
  1. Cerramiento / partición medianera entre viviendas según CTE DB-HR (≥50 dBA)
  2. Aislamiento termoacústico: GRAFIPOL TR-5

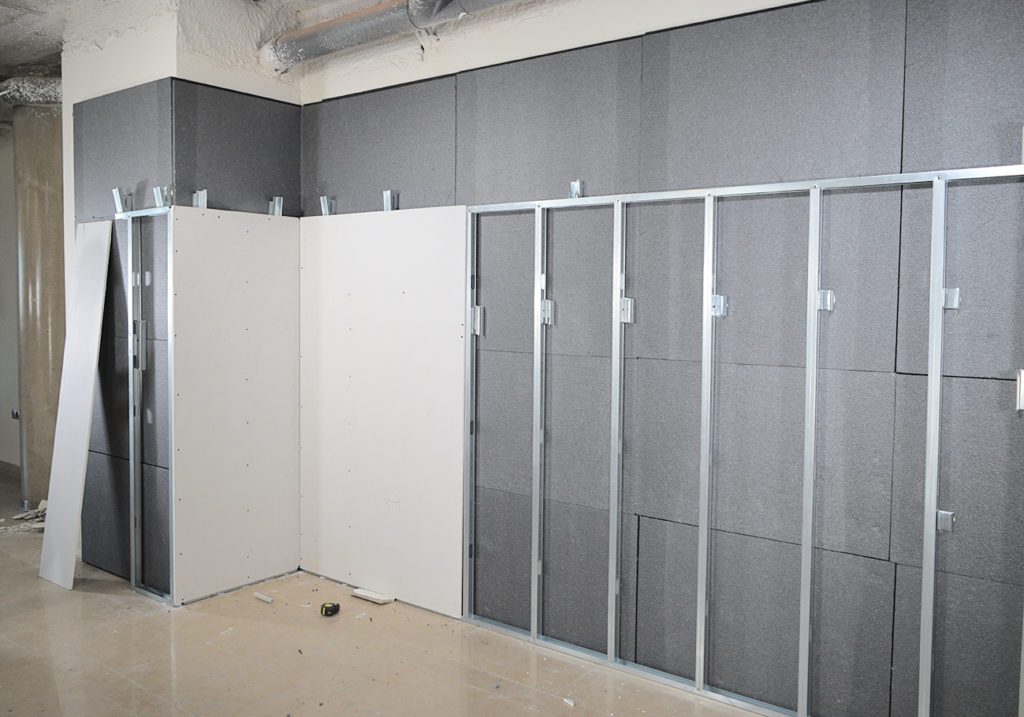

  3. Trasdosado autoportante de PYL con aislamiento interior de MW de 40 mm de espesor y 40 kg/m³ de densidad
  4. Placa de yeso laminado
Datos acústicos de la solución constructiva
Mejora del Ruido Aéreo
sobre pared existente "ΔRA"
(dBA)
Aislamiento a Ruido Aéreo
del elemento constructivo "RA"
(dBA)
16 (1) 66 (2)

(1) Dato de la mejora obtenida de la solución Grafipol TR-5 + Trasdosado de PYL según ensayo en laboratorio Acusttel con nº de informe 21.0223.CA.0026, aplicada sobre hoja de fábrica de ladrillo perforado de 1/2 pie.

(2) Dato del elemento constructivo, aplicando la mejora obtenida de la solución Grafipol TR-5 + Trasdosado PYL sobre pared medianera que cumpla la exigencia del CTE DB-HR (≥50 dBA).

Ejemplo 2

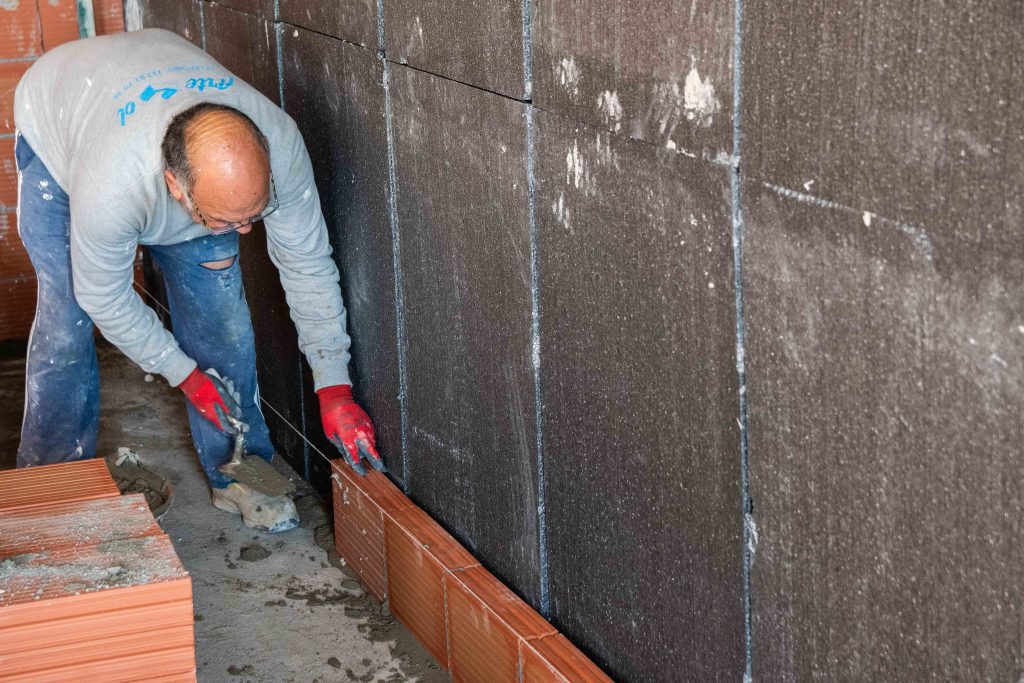

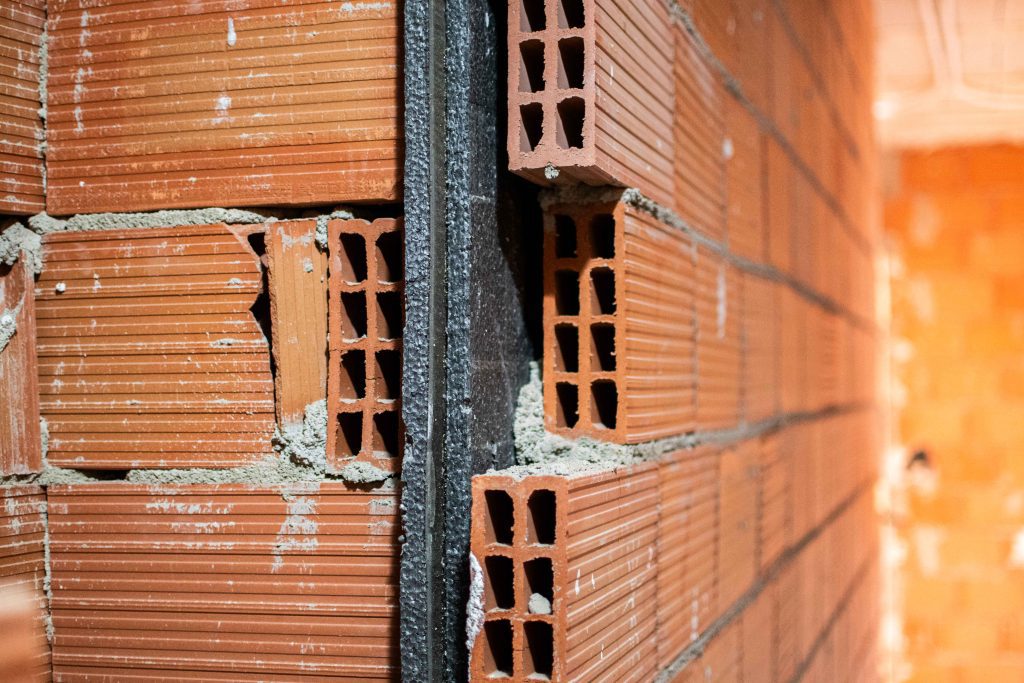

Aplicación en edificios de nueva construcción. Partición acústica ligera.

SECCIÓN

DETALLE 3D

LEYENDA:
  1. Revestimiento interior: enlucido de yeso
  2. Tabique de ladrillo cerámico hueco doble de gran formato sobre banda desolidarizadora de EEPS Grafipol TR-0 Tiras
  3. Enfoscado de mortero de cemento
  4. Aislamiento termoacústico: GRAFIPOL TR-5
  5. Tabique de ladrillo cerámico hueco doble de gran formato sobre banda desolidarizadora de EEPS Grafipol TR-0 Tiras
  6. Revestimiento interior: enlucido de yeso
Aislamiento Acústico - Cumplimiento CTE DB HR (Dic. 2019)
Aislamiento a Ruido Aéreo
del elemento constructivo "RA"
(dBA)
Aislamiento a Ruido Aéreo exigido s/ DB HR en separación entre viviendas y separación entre viviendas y zonas comunes "RA" (dBA)
50 (1) 50 (2)

(1) Valor del resultado obtenido mediante ensayo realizado por el laboratorio Acusttel, con nº de informe 21.0075.CA.0014.
(2) Valor límite establecido en el apartado 2.1.1 del  DB HR.

Memoria descriptiva

__ m² de panel multicapa compuesto por dos capas exteriores de espuma rígida de poliestireno expandido (EPS) y una capa central con una lámina pesada acústica de EPDM de 5 kg/m², Grafipol TR-5 “VALERO”, según UNE-EN 13163, de superficie lisa y mecanizado lateral a media madera, de 42 mm de espesor, resistencia térmica 1,25 (m²K)/W, conductividad térmica 0,032 W/(mK), Euroclase E de reacción al fuego, con código de designación EPS-EN 13163-L3-W3-T2-S5-P10-BS50-DS(N)2.

VÍDEO

INFORMACIÓN TÉCNICA

Conductividad
térmica del EPS (λ):
0,032 W/mK
Conductividad
térmica del EPDM (λ):
0,434 W/mK
Resistencia térmica del panel multicapa (Rt): 1,25 m²K/W
Mejora del ruido aéreo sobre pared existente (ΔRA): 16 dB(A) (1)
Aislamiento acústico al ruido aéreo del elemento constructivo (RA): 66 dB(A) (2)
Espesor: 42 mm
(20+2+20) mm
Medidas: 1015x680mm
(1) Valor máximo de la mejora obtenida (ver ejemplo 1)
(2) Valor máximo del elemento constructivo (ver ejemplo 1)
Corte perimetral:
Consulte con nosotros para más información
