TR-31

Fachadas

Grafipol TR-31 son planchas de espuma rígida de poliestireno expandido (EPS) negro de baja conductividad térmica, cumpliendo especificaciones técnicas de la norma UNE-EN 13163,  con  materia prima específica para aumentar su poder de aislamiento térmico con respecto a un EPS convencional.

Con una conductividad térmica de 0,031 W/mK, está especialmente recomendado para su aplicación en fachadas y, en general, en cerramientos y particiones que conforman la envolvente térmica del edificio. Gracias a su excelentes prestaciones y a su diseño específico, permite cumplir con las exigencias normativas establecidas en el Documento Básico DB-HE Ahorro de Energía, con los mínimos espesores y con una puesta en obra sencilla.

Su gran adherencia permite fijar las planchas mediante adhesivo (en base cementosa, de poliuretano o polímeros) a cualquier soporte continuo utilizado para cerramientos y particiones como fábricas de ladrillo, paneles prefabricados de hormigón, etc.

El largo de las planchas se puede fabricar a medida para ajustar a la altura entre forjados, eliminando las juntas horizontales entre planchas, con el objetivo de optimizar la mano de obra durante la colocación y minimizar los puentes térmicos y acústicos. El corte lateral de las planchas se puede mecanizar a media madera, para evitar dejar puentes térmicos y acústicos en las juntas verticales de las planchas durante la colocación.

Se puede fabricar en cualquier espesor sin perder propiedades térmicas, es decir, sin que su valor de conductividad térmica empeore, ya que es estable en todos sus espesores.

Detalles constructivos

Ejemplo 1

Aplicación en cerramiento de fachada, con hoja principal de fábrica de 1/2 pie de ladrillo cerámico para revestir, con revestimiento exterior continuo, sin cámara de aire, hoja interior de tabique de ladrillo cerámico, aislamiento por el interior.

SECCIÓN

DETALLE 3D

LEYENDA:
  1. Revestimiento exterior continuo: mortero monocapa
  2. Hoja principal: fábrica de 1/2 pie de ladrillo cerámico triple hueco para revestir
  3. Aislamiento: GRAFIPOL TR-31 (λ = 0,031 W/mK)
  4. Hoja interior: tabique de ladrillo cerámico LH7
  5. Revestimiento interior: enlucido de yeso
Aislamiento Térmico - Cumplimiento CTE DB HE (Dic. 2019)
Zona Climática Espesor "e"
(mm)
Transmitancia Térmica "U"
del elemento constructivo
(W/m2K)
Transmitancia Térmica "U" recomendada
s/ Anejo E -DB HE (Dic. 2019)
(W/m2K)
α 40 0,51 0,56
A 50 0,44 0,50
B 60 0,38 0,38
C 90 0,28 0,29
D 100 0,26 0,27
E 120 0,22 0,23
Aislamiento Acústico - Cumplimiento CTE DB HR (Dic. 2019)
Aislamiento a Ruido Aéreo
del elemento constructivo "RA"
(dBA)
Aislamiento a Ruido Aéreo exigido
s/ DB HR (Dic. 2019) en fachadas "RA"
(dBA)
53 (1) 30 ≤ RA ≤ 47 (2)

(1) Valor del resultado obtenido mediante ensayo in situ realizado por el laboratorio Acusttel, con nº de informe 19.0211.CA.0019.
(2) Valores máximo y mínimo exigidos en la tabla 2.1 del DB HR-4, en función del uso del edificio y del índice de ruido día del entorno.

Ejemplo 2

Aplicación en cerramiento de fachada, con hoja principal de fábrica de 1/2 pie de ladrillo cerámico caravista, sin cámara de aire, trasdosado autoportante de placa de yeso laminado, aislamiento por el interior.

SECCIÓN

DETALLE 3D

LEYENDA:
  1. Hoja principal: fábrica de 1/2 pie de ladrillo cerámico caravista
  2. Revestimiento intermedio: mortero de cemento hidrófugo
  3. Aislamiento: GRAFIPOL TR-31 (λ = 0,031 W/mK)
  4. Cámara de trabajo
  5. Trasdosado autoportante de PYL: entramado de perfiles metálicos (canales y montantes), sobre banda acústica, con aislamiento interior de MW de 45 mm de espesor
  6. Placa de yeso laminado
Aislamiento Térmico - Cumplimiento CTE DB HE (Dic. 2019)
Zona Climática Espesor "e"
(mm)
Transmitancia Térmica "U"
del elemento constructivo
(W/m2K)
Transmitancia Térmica "U" recomendada
s/ Anejo E -DB HE (Dic. 2019)
(W/m2K)
α 20 0,42 0,56
A 20 0,42 0,50
B 30 0,37 0,38
C 60 0,27 0,29
D 60 0,27 0,27
E 80 0,23 0,23
Aislamiento Acústico - Cumplimiento CTE DB HR (Dic. 2019)
Aislamiento a Ruido Aéreo
del elemento constructivo "RA"
(dBA)
Aislamiento a Ruido Aéreo exigido
s/ DB HR (Dic. 2019) en fachadas "RA"
(dBA)
60 (1) 30 ≤ RA ≤ 47 (2)

(1) Valor del resultado obtenido mediante ensayo in situ realizado por el laboratorio Acusttel, con nº de informe 19.0086.CA.0011.
(2) Valores máximo y mínimo exigidos en la tabla 2.1 del DB HR-4, en función del uso del edificio y del índice de ruido día del entorno.

Ejemplo 3

Aplicación en cerramiento de fachada, con hoja principal de panel prefabricado de hormigón, sin cámara de aire, trasdosado autoportante de placa de yeso laminado, aislamiento por el interior.

SECCIÓN

DETALLE 3D

LEYENDA:
  1. Hoja principal: panel macizo industrializado de hormigón
  2. Aislamiento: GRAFIPOL TR-31 (λ = 0,031 W/mK)
  3. Cámara de trabajo
  4. Trasdosado autoportante de PYL: entramado de perfiles metálicos (canales y montantes), sobre banda acústica, con aislamiento interior de MW de 45 mm de espesor
  5. Placa de yeso laminado
Aislamiento Térmico - Cumplimiento CTE DB HE (Dic. 2019)
Zona Climática Espesor "e"
(mm)
Transmitancia Térmica "U"
del elemento constructivo
(W/m2K)
Transmitancia Térmica "U" recomendada
s/ Anejo E -DB HE (Dic. 2019)
(W/m2K)
α 20 0,46 0,56
A 20 0,46 0,50
B 40 0,35 0,38
C 60 0,29 0,29
D 70 0,26 0,27
E 90 0,23 0,23

Memoria descriptiva

___ m² de plancha de espuma rígida de poliestireno expandido (EPS), Grafipol TR-31 SE “VALERO”, según UNE-EN 13163, de superficie lisa y mecanizado lateral ________, de ___ mm de espesor, resistencia térmica ___ m²K/W, conductividad térmica 0,031 W/(mK), Euroclase E de reacción al fuego, con código de designación EPS ‐ EN 13163 – L(3) – W(3) – T(2) – S(5) – P(10) – BS100 ‐ TR150 – DS(N)2.

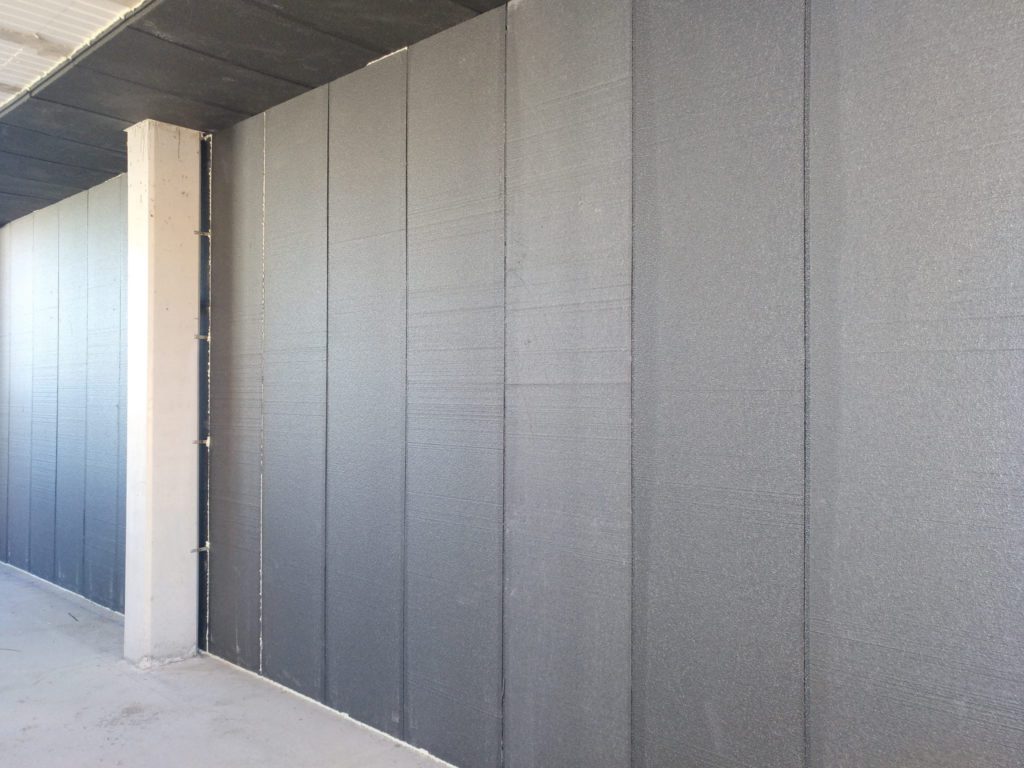

Corte de planchas a medida

Fabricación del largo de las planchas a medida para ajustar a la altura entre forjados





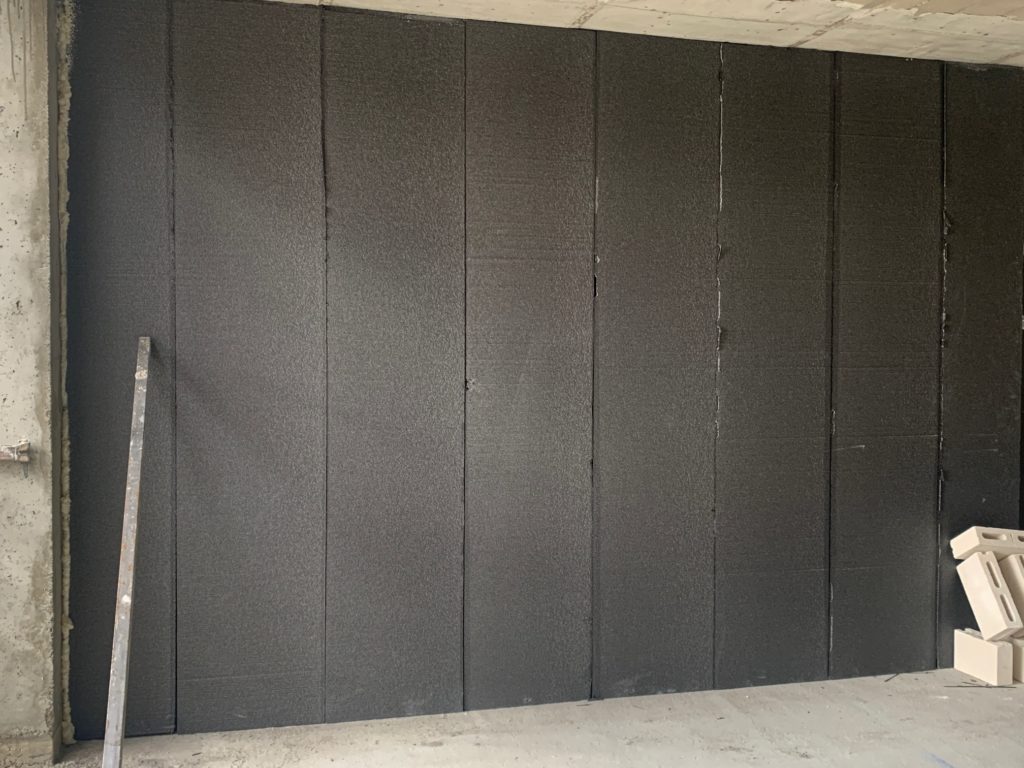

Planchas a medida + Mecanizado lateral a media madera = Ausencia de puentes térmicos entre forjados

INFORMACIÓN TÉCNICA

Conductividad
térmica (λ) :
0,031 W/mK
Espesores (1): Desde 10 mm
Largos estándar (2): 2000 mm y 2800 mm
Ancho estándar: 600 mm
(1) Cortes a medida en múltiplos de 5 mm
(2) Posibilidad de corte a medida
Otras medidas a consultar
Corte:
Consulte con nosotros para más información
