DONPOL Verde Hidrófobo
Cubiertas planas invertidas

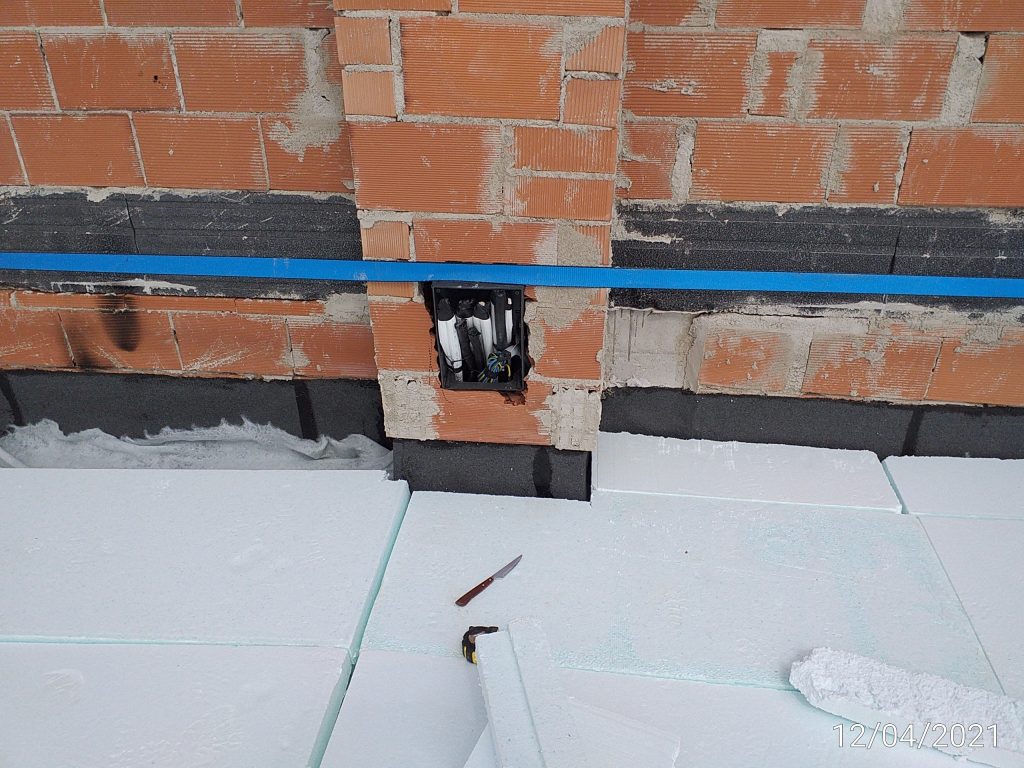

Donpol Verde son planchas de espuma rígida de poliestireno expandido hidrófobo (EPS-h), cumpliendo especificaciones técnicas de la norma UNE-EN 13163:2013, de color verde y con corte mecanizado perimetral a media madera para facilitar su colocación y evitar puentes térmicos.
Gracias a su excelente valor de conductividad térmica de 0,032 W/mK, permite conseguir una mayor resistencia térmica con menor espesor que otras soluciones convencionales, posibilitando cumplir las exigencias establecidas en el Documento Básico DB-HE Ahorro de Energía, en su versión modificada de diciembre de 2019, reduciendo el espesor total de las cubiertas.
A diferencia de otros productos tradicionalmente utilizados en cubiertas, se puede fabricar en cualquier espesor sin perder propiedades térmicas, es decir, sin que su valor de conductividad térmica empeore, ya que éste es estable en todos sus espesores.
Su elevada resistencia a compresión de 200 kPa, que es la recomendada según la Norma UNE 92181 para el uso en cubiertas planas transitables y cubiertas planas no transitables invertidas de grava, hace que sea una solución idónea para esas aplicaciones. Asimismo, está recomendado para aislamiento de muros en contacto con el terreno.
Al ser un material hidrófobo (absorción de agua por inmersión ≤ 2% volumen) es apto para su uso en cubiertas invertidas.
Detalles constructivos
Ejemplo 1

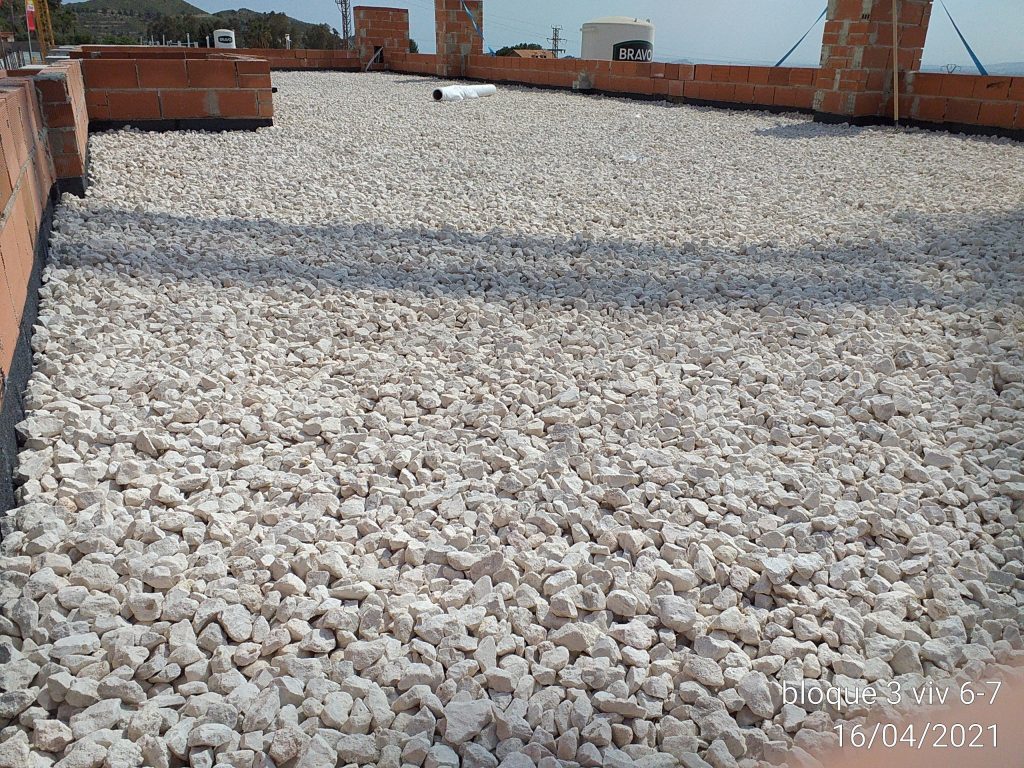

Aplicación en cubierta plana no transitable, no ventilada, tipo invertida, con capa de protección de grava
SECCIÓN
DETALLE 3D
LEYENDA:
- Capa de protección: grava

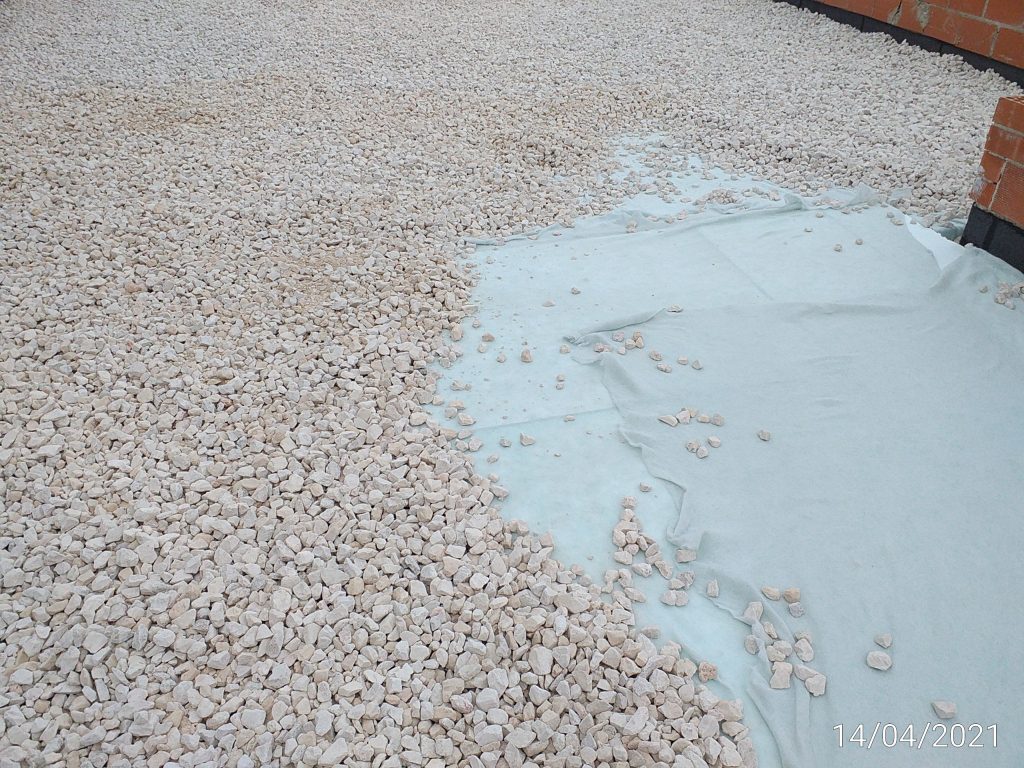

- Capa separadora: geotextil antipunzonante
- Aislamiento: DONPOL VERDE Hidrófobo (λ=0,032 W/mK)
- Capa separadora: geotextil
- Impermeabilización
- Capa de regularización: mortero de cemento
- Formación de pendientes: hormigón aligerado
- Forjado de hormigón armado
| Aislamiento Térmico - Cumplimiento CTE DB HE (Dic. 2019) | |||
| Zona Climática | Espesor "e" (mm) |
Transmitancia Térmica "U" del elemento constructivo (W/m2K) |
Transmitancia Térmica "U" recomendada s/ Anejo E -DB HE (Dic. 2019) (W/m2K) |
|---|---|---|---|
| α | 50 | 0,46 | 0,50 |
| A | 60 | 0,40 | 0,44 |
| B | 80 | 0,32 | 0,33 |
| C | 120 | 0,23 | 0,23 |
| D | 130 | 0,21 | 0,22 |
| E | 150 | 0,19 | 0,19 |
Ejemplo 2
Aplicación en cubierta plana transitable, no ventilada, tipo invertida, con solado fijo
SECCIÓN
DETALLE 3D
LEYENDA:
- Pavimento
- Adhesivo cementoso
- Capa de compresión
- Capa separadora: geotextil antipunzonante
- Aislamiento: DONPOL VERDE Hidrófobo (λ=0,032 W/mK)
- Capa separadora: geotextil
- Impermeabilización
- Capa de regularización: mortero de cemento
- Formación de pendientes: hormigón aligerado
- Forjado de hormigón armado
| Aislamiento Térmico - Cumplimiento CTE DB HE (Dic. 2019) | |||
| Zona Climática | Espesor "e" (mm) |
Transmitancia Térmica "U" del elemento constructivo (W/m2K) |
Transmitancia Térmica "U" recomendada s/ Anejo E -DB HE (Dic. 2019) (W/m2K) |
|---|---|---|---|
| α | 50 | 0,45 | 0,50 |
| A | 60 | 0,39 | 0,44 |
| B | 80 | 0,31 | 0,33 |
| C | 120 | 0,23 | 0,23 |
| D | 130 | 0,21 | 0,22 |
| E | 150 | 0,19 | 0,19 |
| Características mecánicas recomendadas en cubiertas planas transitables de tráfico peatonal y no transitables invertidas según norma UNE 92181-2017 |
|
| Resistencia a compresión CS(10) Donpol Verde Hidrófobo (kPa) |
Resistencia a compresión CS(10) recomendada s/ norma UNE 92181 (kPa) |
| 200 | 200 |
Memoria descriptiva
__ m² de plancha de espuma rígida de poliestireno expandido hidrófobo (EPS-h), Donpol Verde “VALERO”, según UNE-EN 13163, de superficie lisa y mecanizado lateral a media madera, de __ mm de espesor, resistencia térmica __ m²K/W, conductividad térmica 0,032 W/(mK), Euroclase E de reacción al fuego, con código de designación EPS-h EN 13163-L3-W3-T2-S5-P10-CS(10)200-BS250-TR120-DS(70,90)1-WL(T)2.
ACCEDA A NUESTRO CATÁLOGO INFORMÁTICO CON
150 ELEMENTOS CONSTRUCTIVOS Y MÁS DE 2.800 COMBINACIONES
PARA DIFERENTES TIPOS DE AISLANTES Y ZONAS CLIMÁTICAS
– Con espesores de aislamiento calculados para cada zona climática según Anejo E del DB-HE (Dic. 2019)
– Incluye valores de transmitancia térmica “U” de cada solución constructiva
– Documentación disponible para su descarga (.PDF, .DWG, .BDC, .BIB)
INFORMACIÓN TÉCNICA
| Conductividad térmica (λ): |
0,032 W/mK |
| Resistencia a compresión (CS10): |
≥ 200 kPa |
| Absorción de agua por inmersión: |
≤ 2% volumen |
| Espesores (1): | Desde 30 mm |
| Largo estándar: | 1330 mm |
| Ancho estándar: | 600 mm |
| (1) Cortes a medida en múltiplos de 5 mm Otras medidas a consultar |
|
| Corte: |  |
| Consulte con nosotros para más información | |
