Techos

Aislamiento bajo forjado

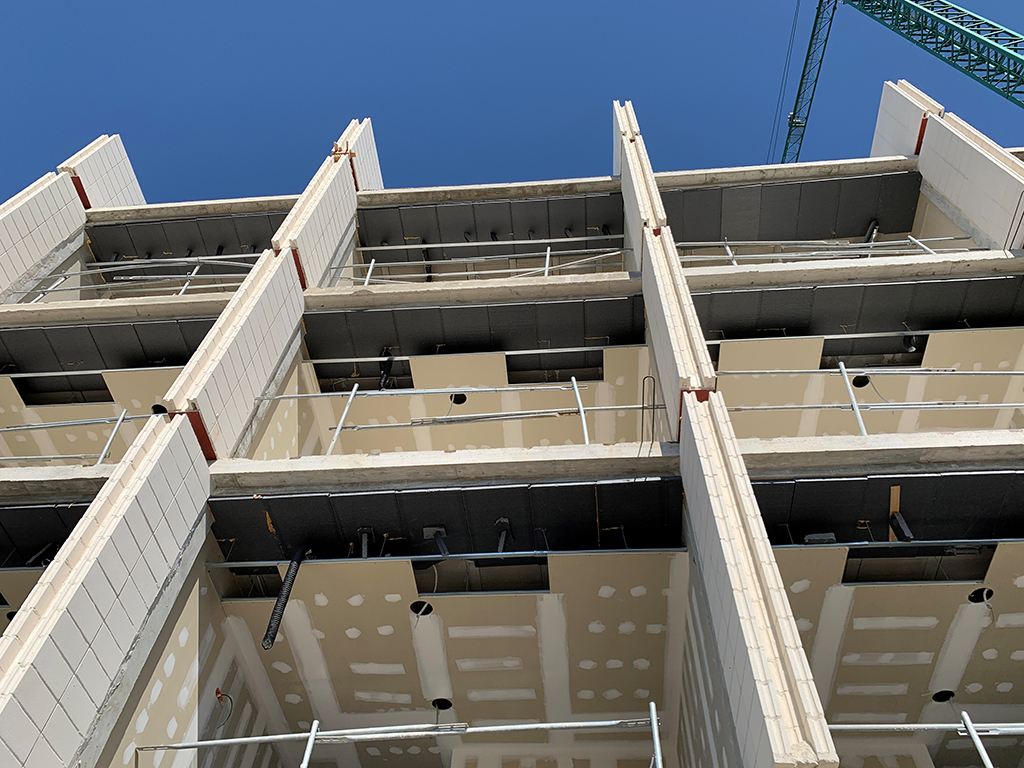

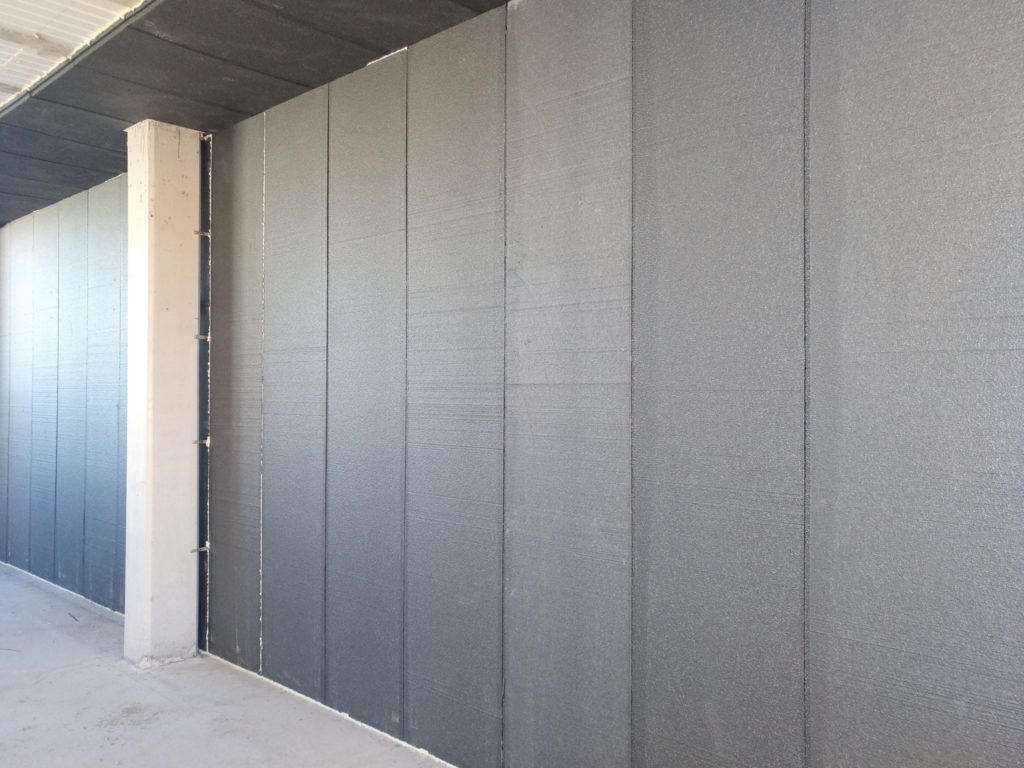

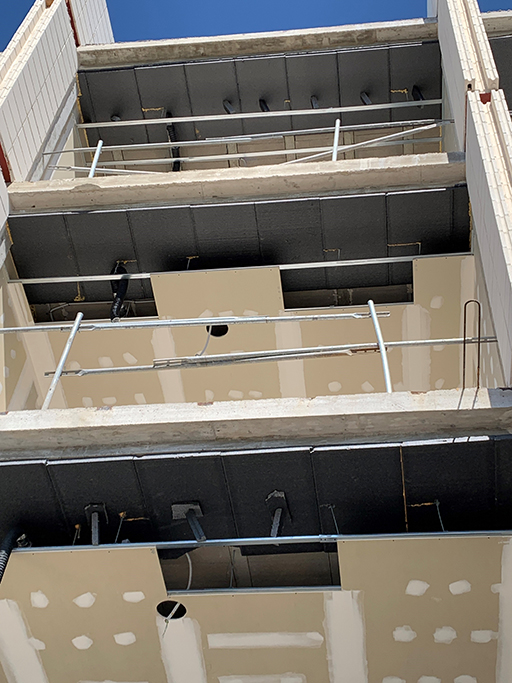

Grafipol (TR-32, TR-31, TR-30 y TR-29) son planchas de espuma rígida de poliestireno expandido (EPS) negro de baja conductividad térmica, cumpliendo especificaciones técnicas de la norma UNE-EN 13163,  con  materia prima específica para aumentar su poder de aislamiento térmico con respecto a un EPS convencional.

Con conductividades térmicas que van desde 0,032 W/mK hasta 0,029 W/mK, está especialmente recomendado para su aplicación bajo forjado en suelos en contacto con el exterior o en contacto con espacios no habitables. Gracias a sus excelentes prestaciones y a su diseño específico, permite cumplir con las exigencias normativas establecidas en el Documento Básico DB-HE Ahorro de Energía, en su versión modificada de diciembre de 2019 con los mínimos espesores y con una puesta en obra sencilla.

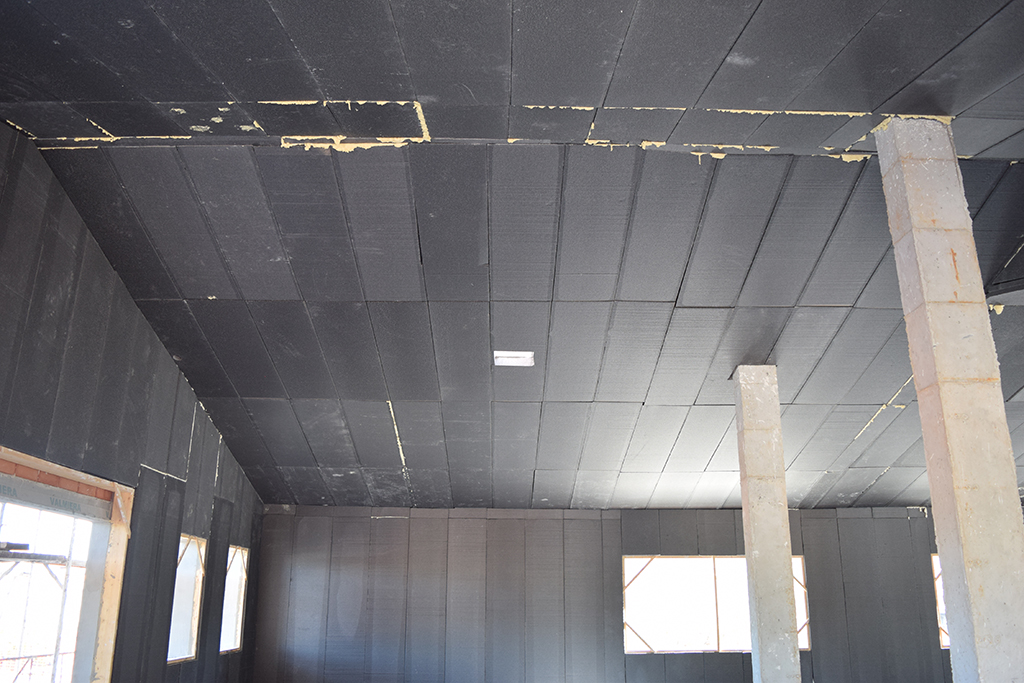

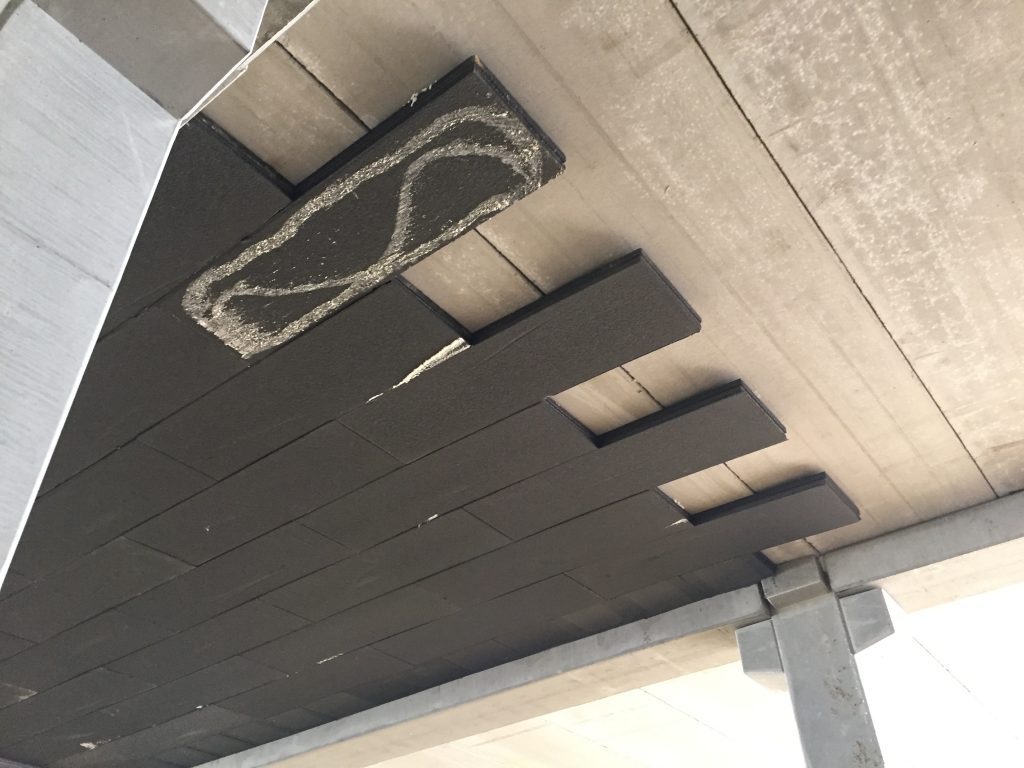

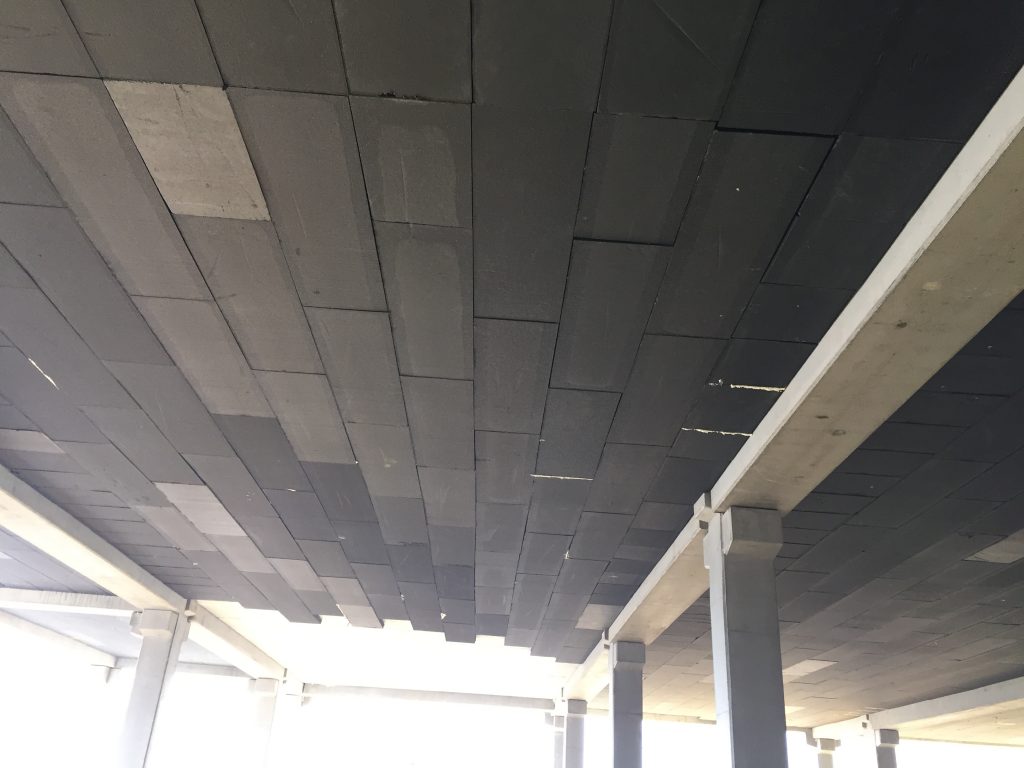

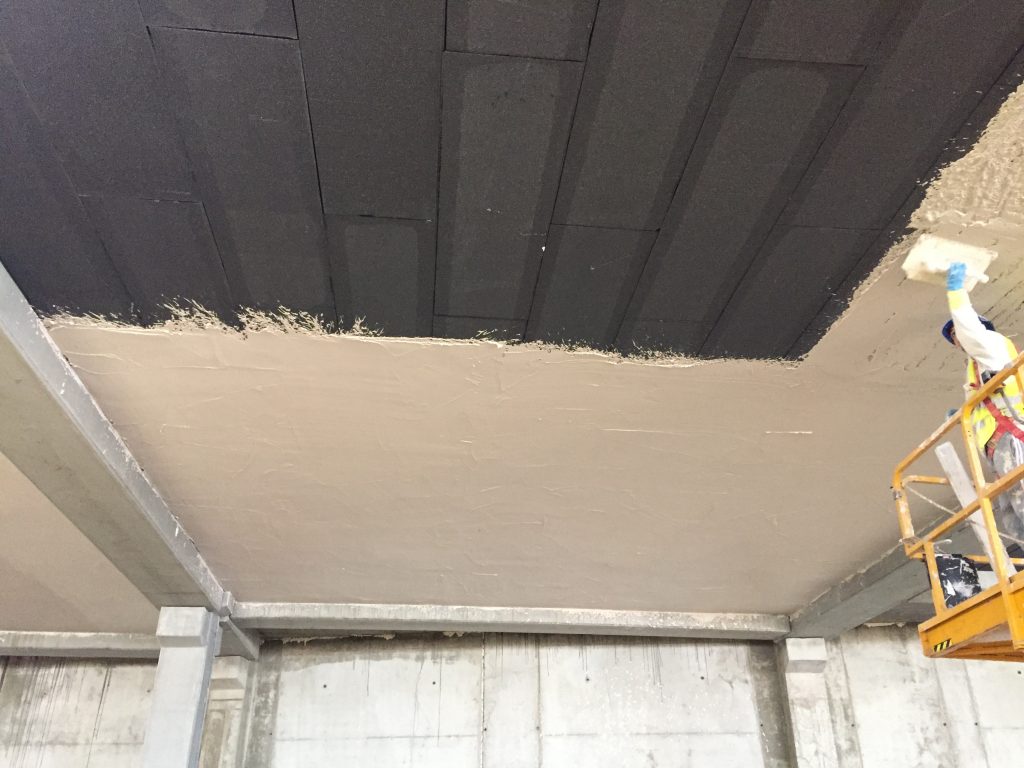

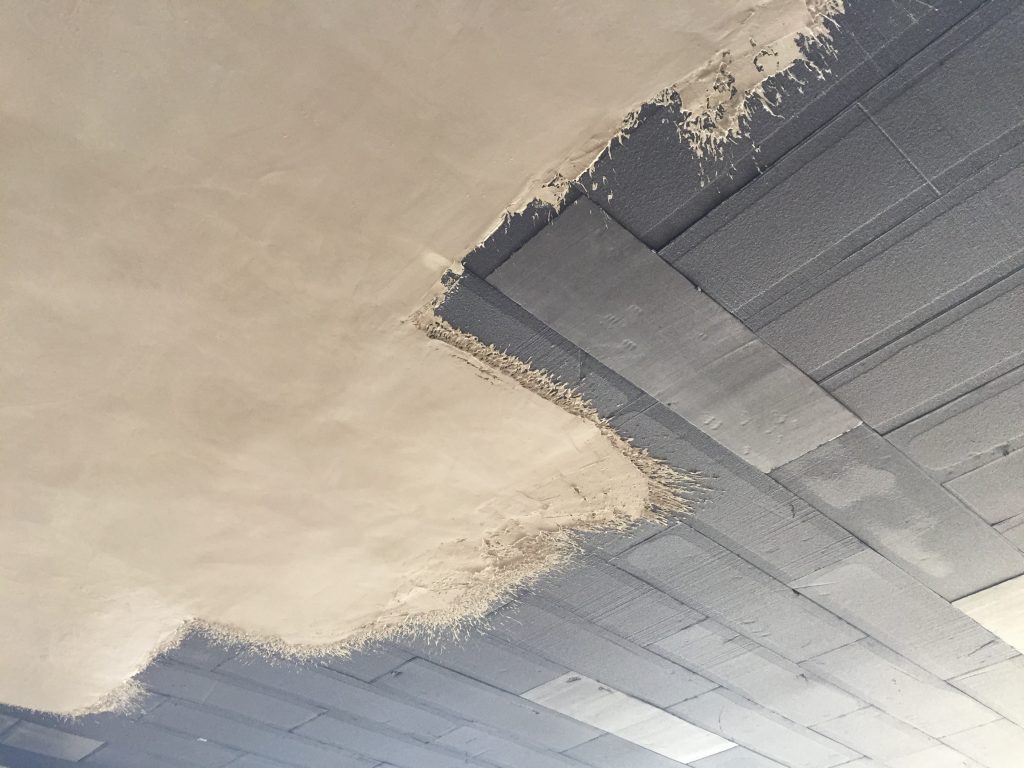

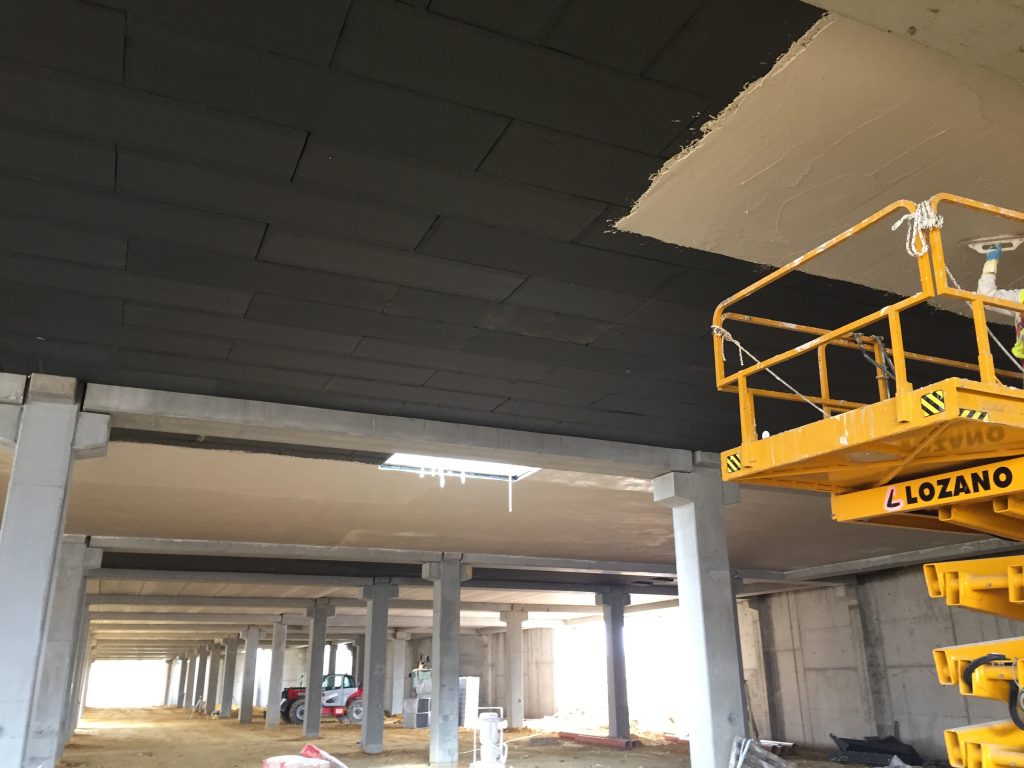

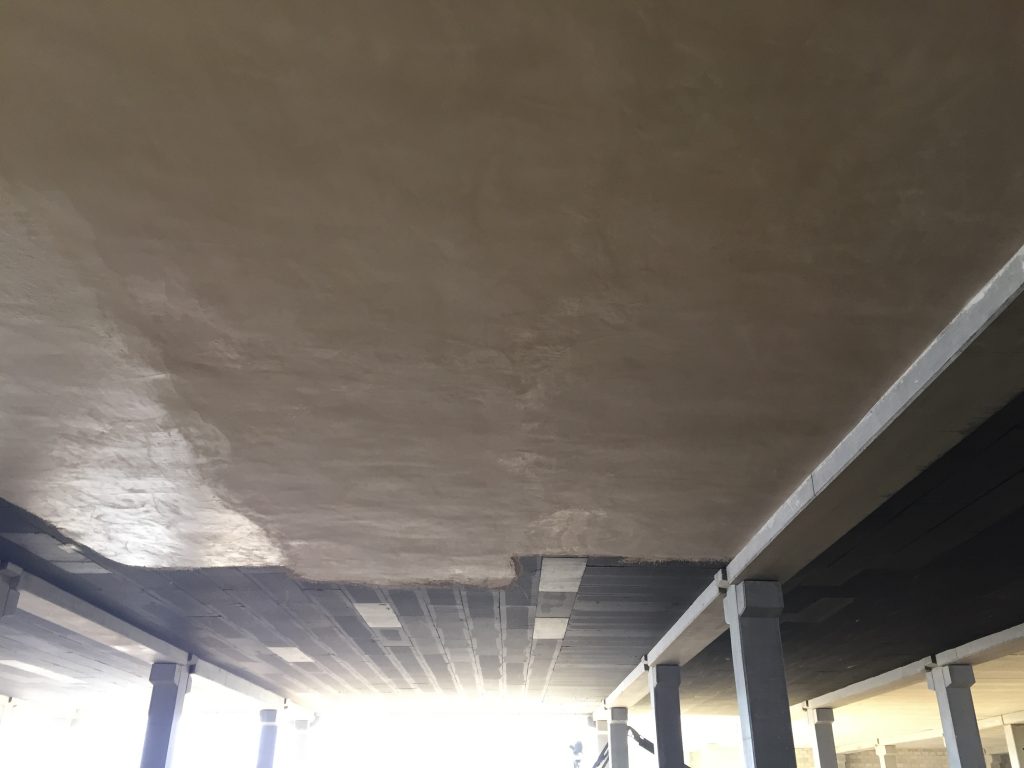

Las características del producto, su bajo peso propio y el mecanizado lateral a media madera, unido a su gran adherencia con los adhesivos, tanto en base cementosa como en poliuretano, permiten una excepcional fijación al soporte, consiguiendo una superficie uniforme libre de puentes térmicos lineales (en las juntas entre piezas) y puntuales (en fijaciones mecánicas).

Se puede fabricar en cualquier espesor sin perder propiedades térmicas, es decir, sin que su valor de conductividad térmica empeore, ya que es estable en todos sus espesores.

Detalle constructivo

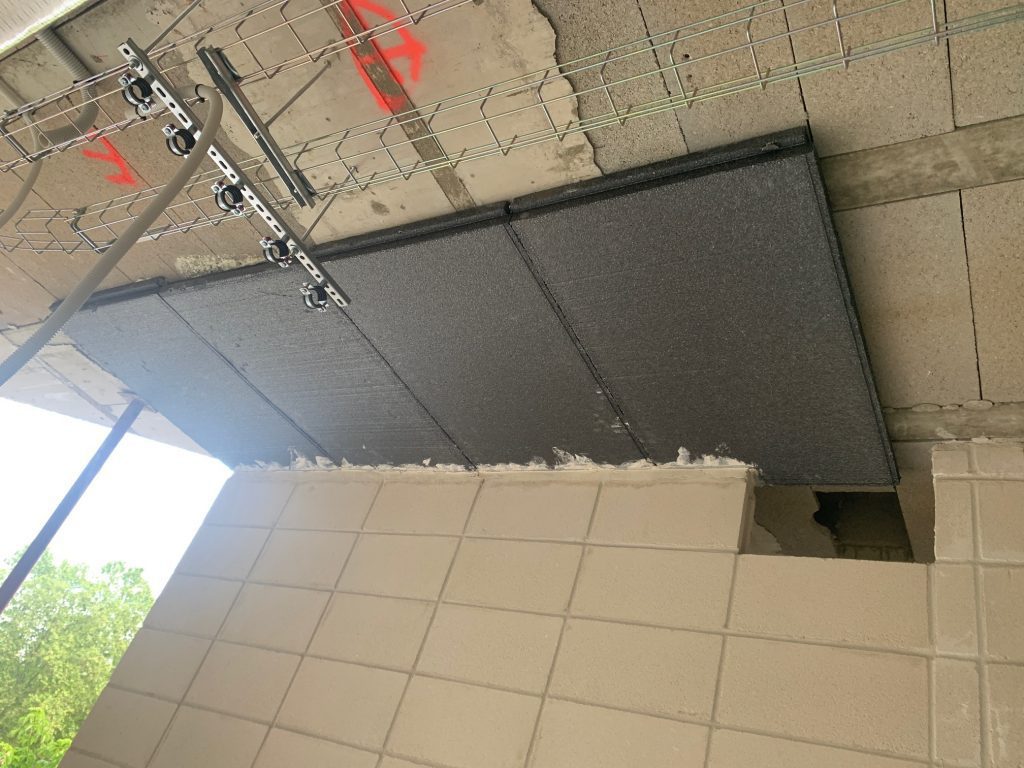

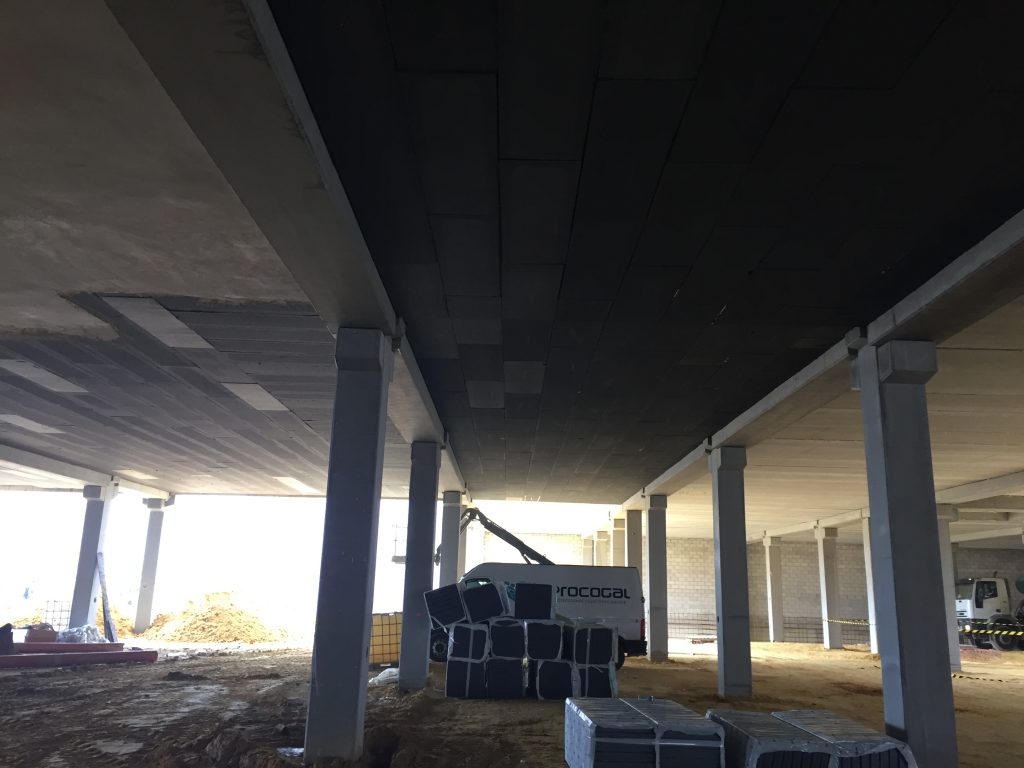

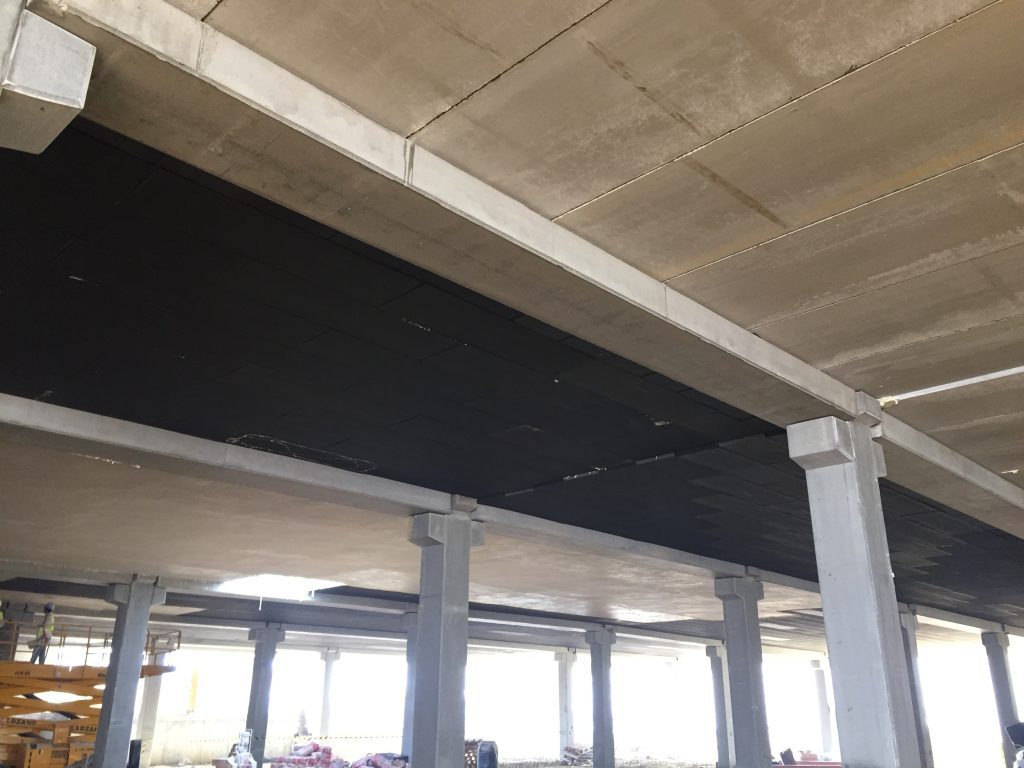

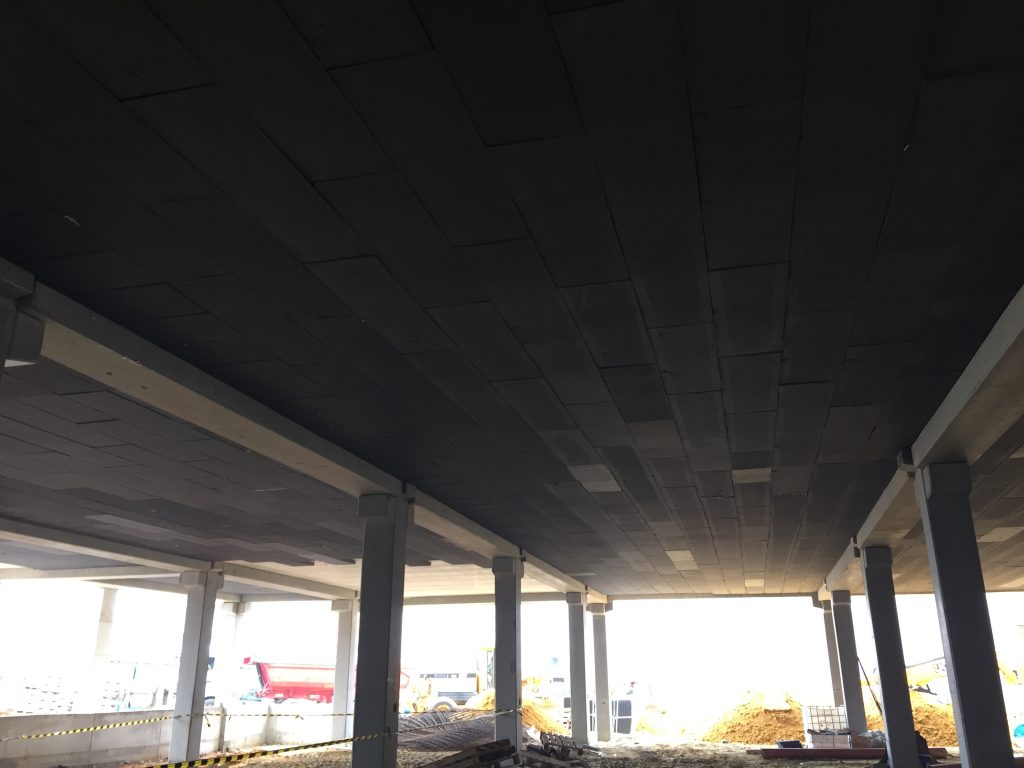

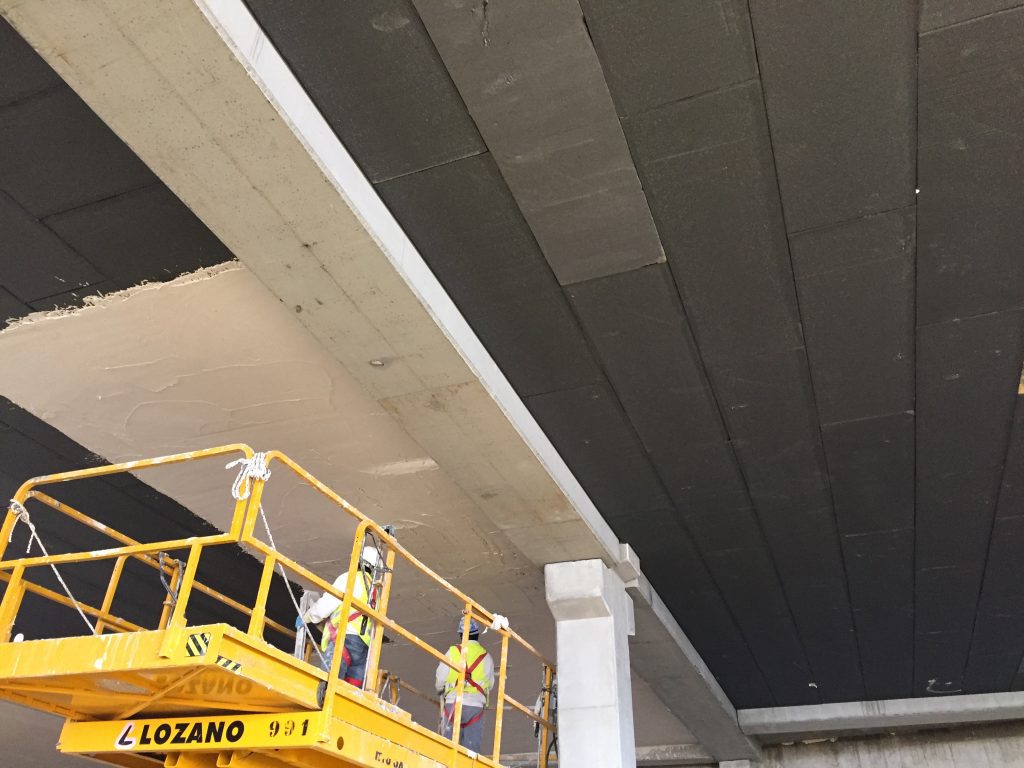

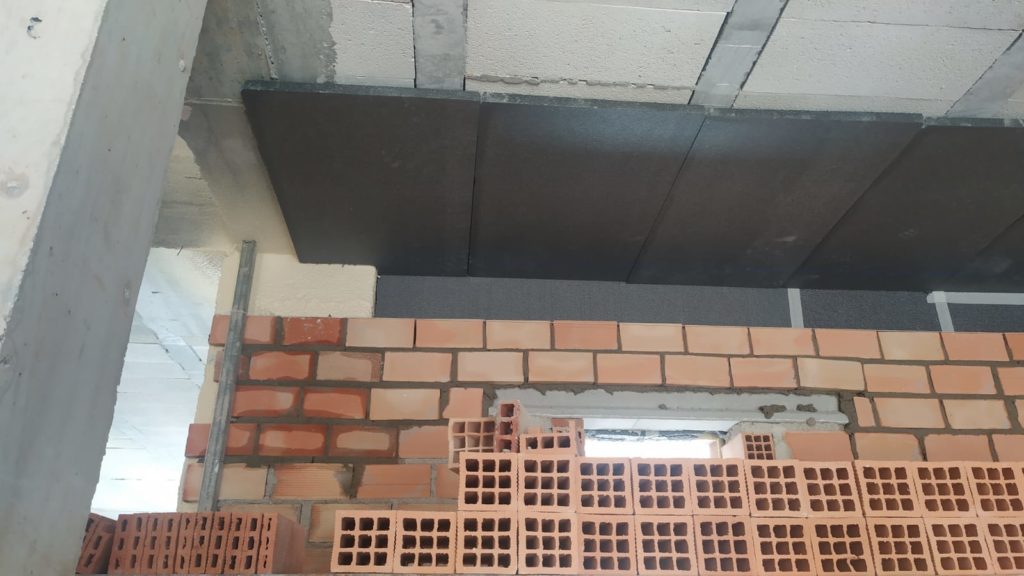

Aplicación en suelo en contacto con el exterior, aislamiento bajo forjado (ejemplo con Grafipol TR-32).

SECCIÓN

DETALLE 3D

LEYENDA

  1. Pavimento
  2. Mortero de agarre
  3. Capa de compresión: mortero autonivelante
  4. Capa separadora: film de polietileno
  5. Lámina anti-impacto: Grafipol Termoimpact / TR-0 Impact
  6. Forjado de hormigón armado
  7. Aislamiento: GRAFIPOL TR-32 (λ = 0,032 W/mK) fijado a la cara inferior del forjado
  8. Revestimiento exterior
Aislamiento térmico - Cumplimiento CTE - DB HE (Dic. 2019)
Zona Climática Espesor "e"
(mm)
Transmitancia Térmica "U"
de la solución
(W/m2K) (1)
Transmitancia Térmica "U" recomendada
s/ Anejo E -DB HE (Dic. 2019)
(W/m2K)
α 30 0,52 0,56
A 40 0,45 0,50
B 60 0,35 0,38
C 80 0,29 0,29
D 90 0,26 0,27
E 110 0,23 0,23

(1) Considerando como aislamiento Grafipol TR-32 (λ=0,032 W/mK)

Memoria descriptiva

___ m² de plancha de espuma rígida de poliestireno expandido (EPS), Grafipol TR-__ SE “VALERO”, según UNE-EN 13163, de superficie lisa y mecanizado lateral ________, de ___ mm de espesor, resistencia térmica ___ m²K/W, conductividad térmica _____ W/(mK), Euroclase E de reacción al fuego.

Prontuario de soluciones constructivas adaptadas al CTE DB-HE (Dic. 2019)


Ejemplo de detalle tipo
BAJO FORJADO VISTA
PREVIA
.PDF .DWG
(AutoCAD)
.BIB
(Cypetherm)
.BDC
(HULC)
4.5.1_S.EX.1_GPTR32
Suelo flotante. Aislamiento bajo forjado

ACCEDA A NUESTRO CATÁLOGO INFORMÁTICO CON
150 ELEMENTOS CONSTRUCTIVOS Y MÁS DE 2.800 COMBINACIONES

PARA DIFERENTES TIPOS DE AISLANTES Y ZONAS CLIMÁTICAS

– Con espesores de aislamiento calculados para cada zona climática según Anejo E del DB-HE (Dic. 2019)
– Incluye valores de transmitancia térmica “U” de cada solución constructiva
– Documentación disponible para su descarga (.PDF, .DWG, .BDC, .BIB)

INFORMACIÓN TÉCNICA

Conductividad
térmica (λ) :
Desde 0,032 W/mK hasta 0,029 W/mK
Espesores (1): Desde 10 mm
Largos estándar (2): 2000 mm y 2800 mm
Ancho estándar: 600 mm
(1) Cortes a medida en múltiplos de 5 mm
(2) Posibilidad de corte a medida
Otras medidas a consultar
Corte:
Consulte con nosotros para más información
