Termoimpact [roll]
Suelos
Aislamiento sobre forjado

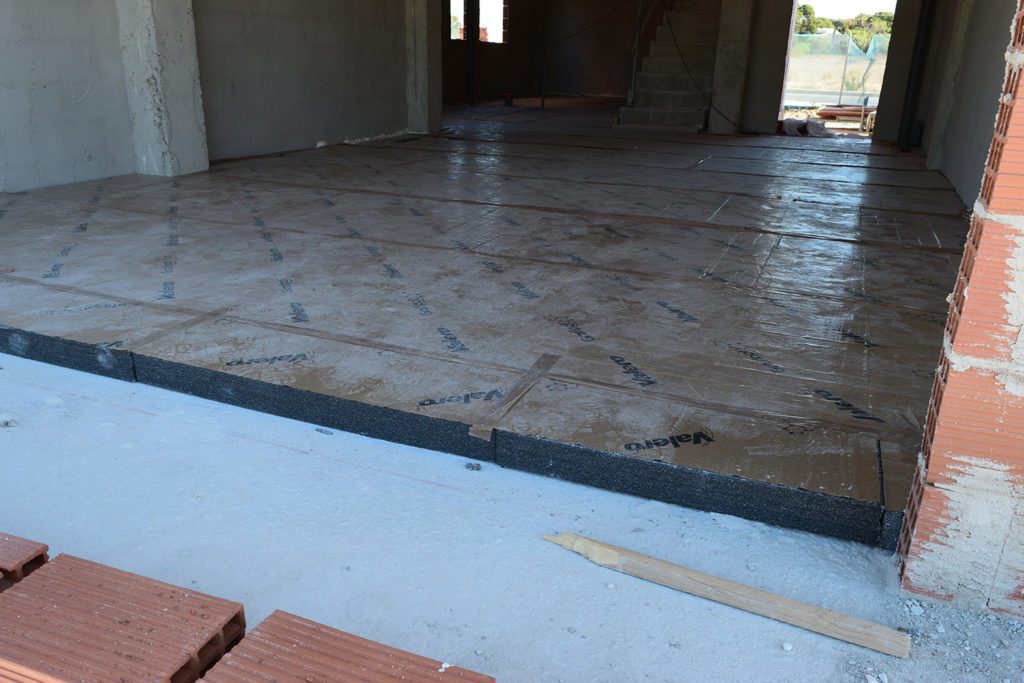

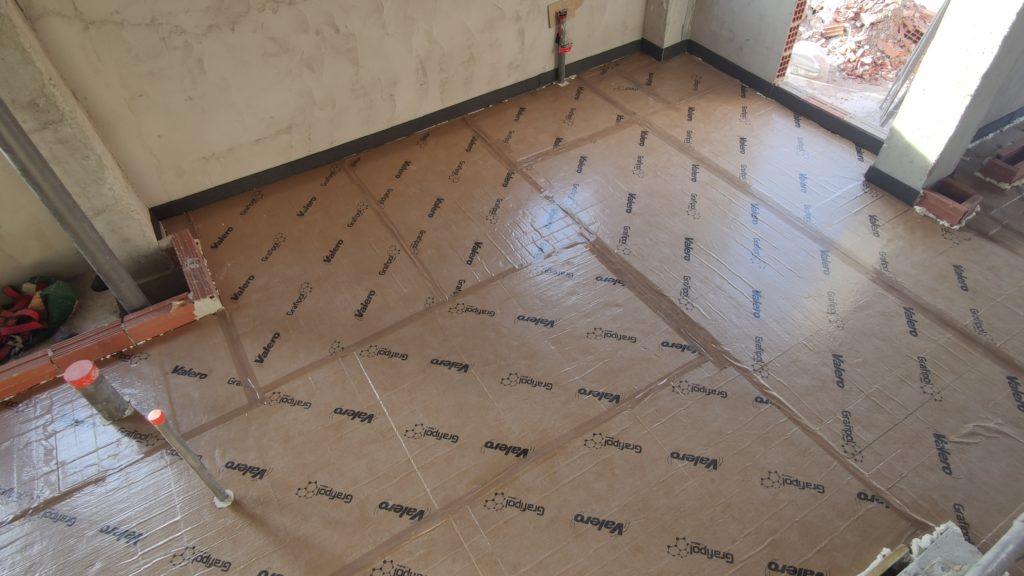

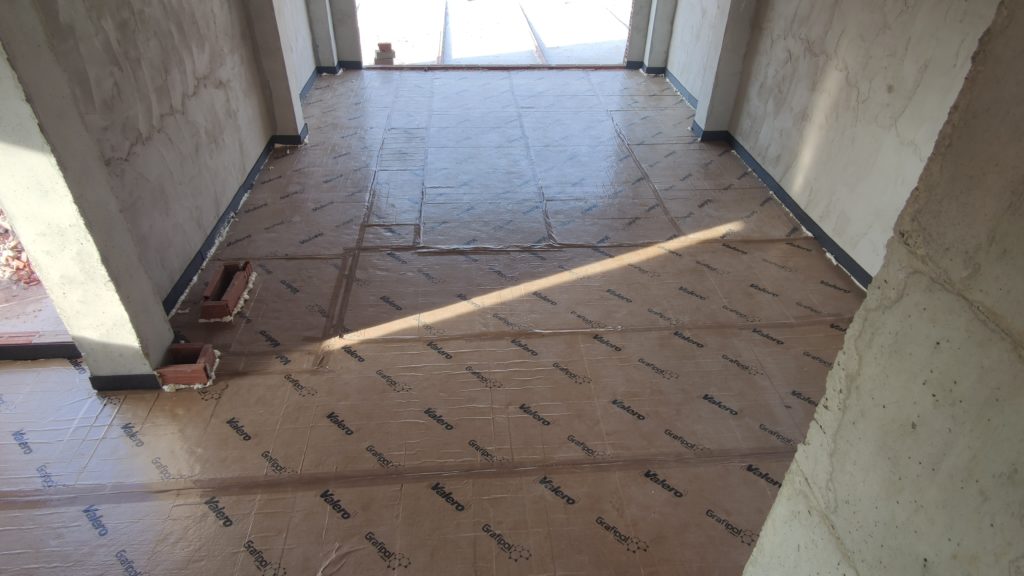

Panel rígido de poliestireno expandido (EPS) negro de baja conductividad térmica en formato rollo, cumpliendo especificaciones técnicas de la norma UNE-EN 13163, con materia prima específica para aumentar su poder de aislamiento térmico, con un excelente comportamiento acústico a ruido de impactos y que lleva incorporada una lámina que permite recibir directamente una capa de mortero u hormigón sin necesidad de capa separadora adicional, actuando, además, como barrera de vapor.

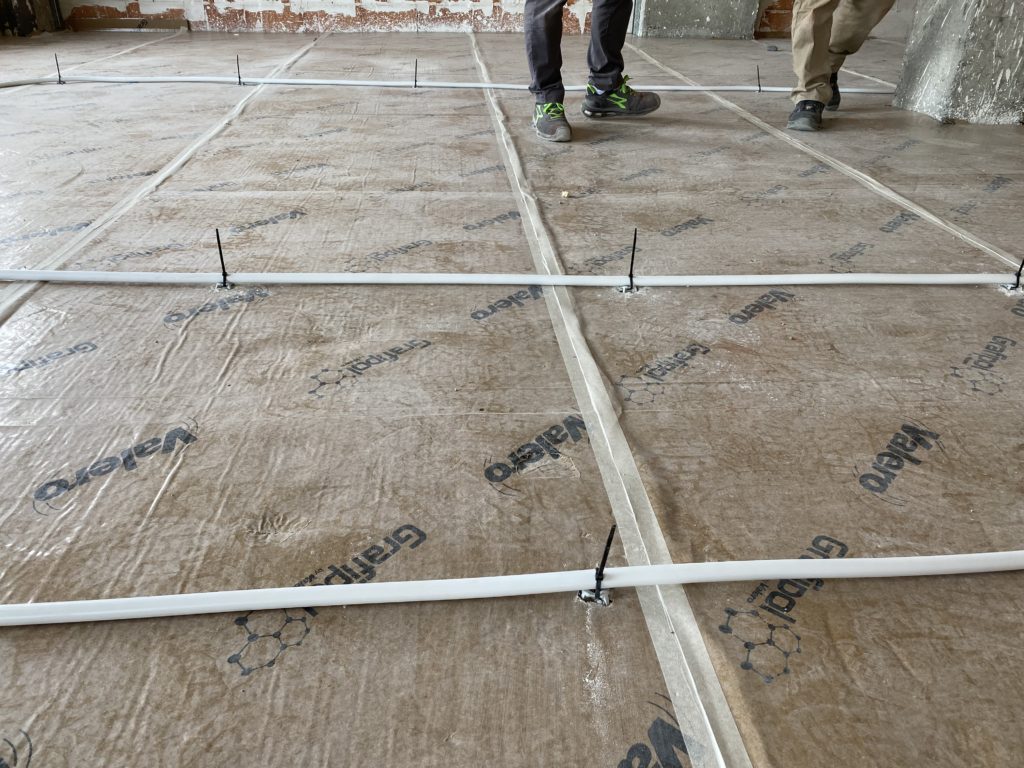

Sus aplicaciones recomendadas son, por un lado, como aislamiento acústico a ruido de impactos (lámina anti-impacto) en el caso de espesores bajos (10 – 15 mm), para colocar, por ejemplo, sobre forjados entre viviendas en edificios plurifamiliares, y, por otro, como aislamiento termoacústico de suelos flotantes en el caso de espesores superiores (≥20 mm), para colocar, por ejemplo, sobre forjados de separación entre viviendas y espacios no habitables o el exterior. También es idóneo para aislar forjados sanitarios y suelos en contacto con el terreno en viviendas unifamiliares, así como suelos de edificios de uso terciario, naves industriales, locales comerciales, etc.
Reúne las tres principales características requeridas para un aislamiento en la aplicación de suelos:
- Un valor de conductividad térmica de 0,030 W/mK, que permite cumplir las exigencias establecidas en el CTE DB-HE Ahorro de Energía con menores espesores que otras soluciones tradicionales.
- Un valor de reducción del ruido de impactos de entre 27 dB y 29 dB (en función del espesor), por tanto, cumpliendo la exigencia establecida en el CTE DB-HR Protección Frente al Ruido, para la aplicación de suelos flotantes.
- Un valor de resistencia a compresión de 100 kPa, que es la recomendada por la Norma UNE 92181 para aplicación en suelos interiores como aislante bajo pavimento .

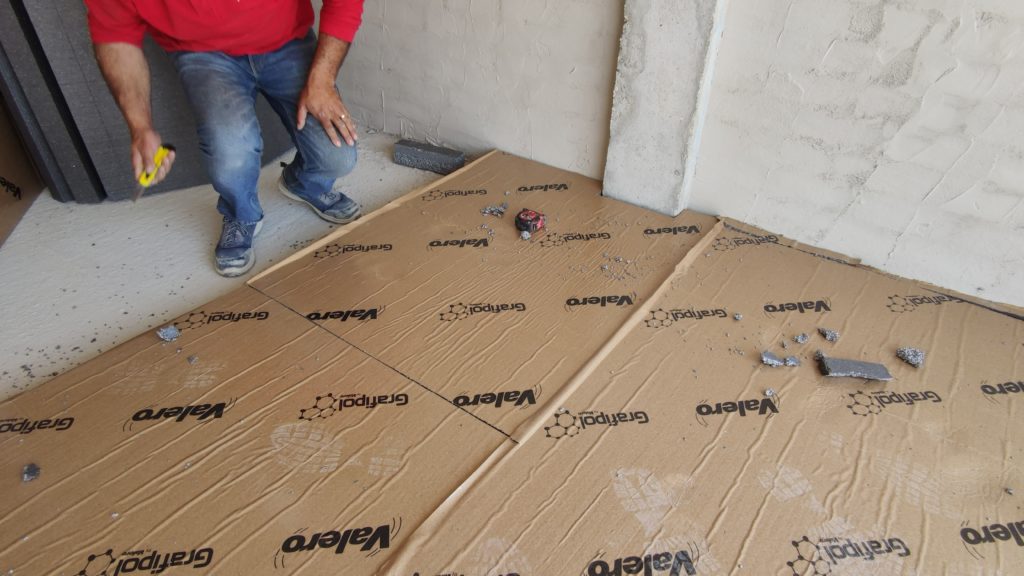

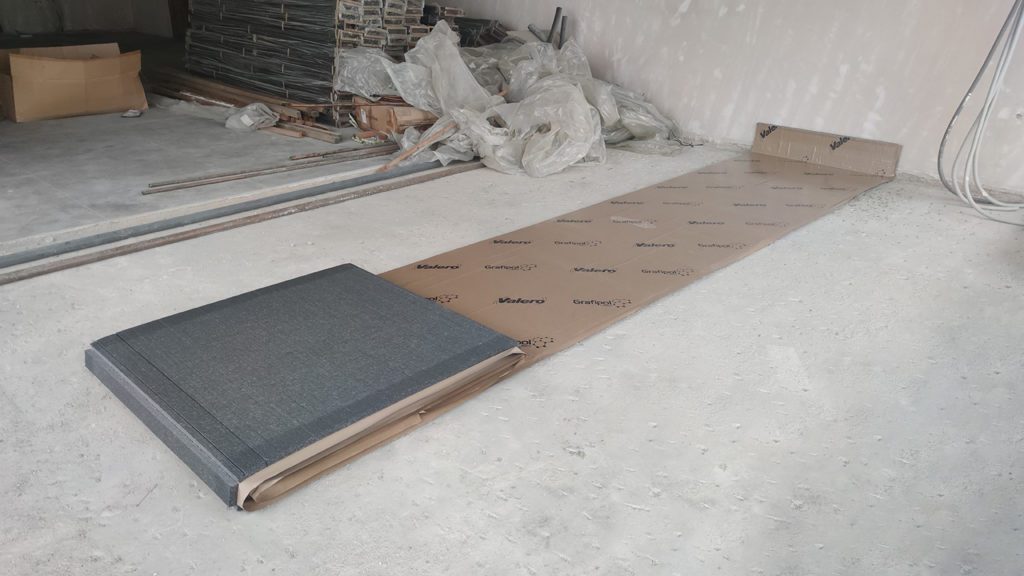

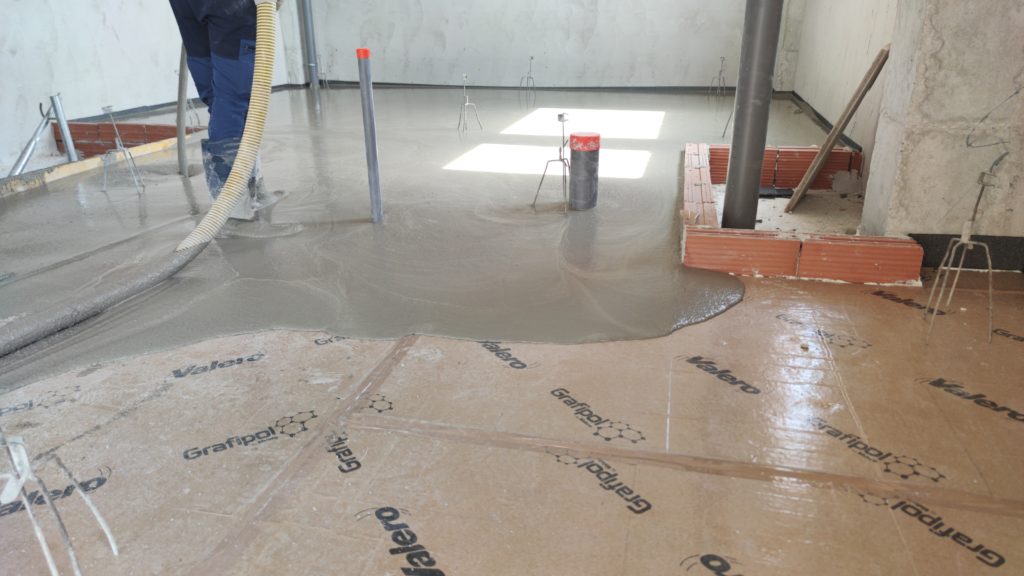

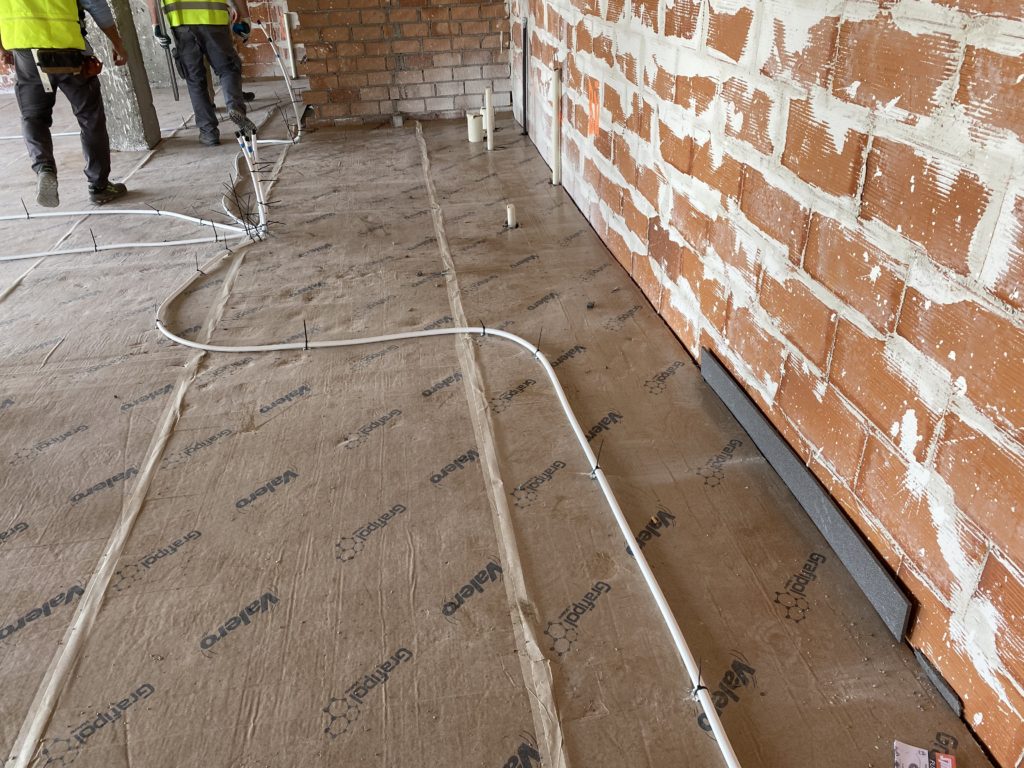

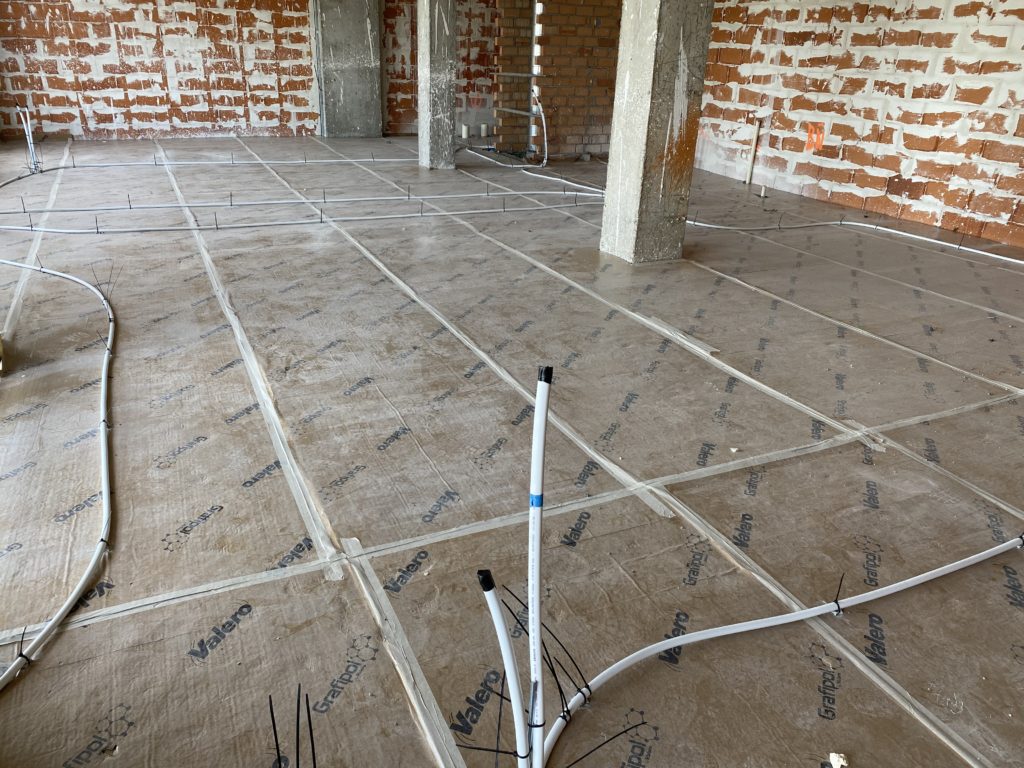

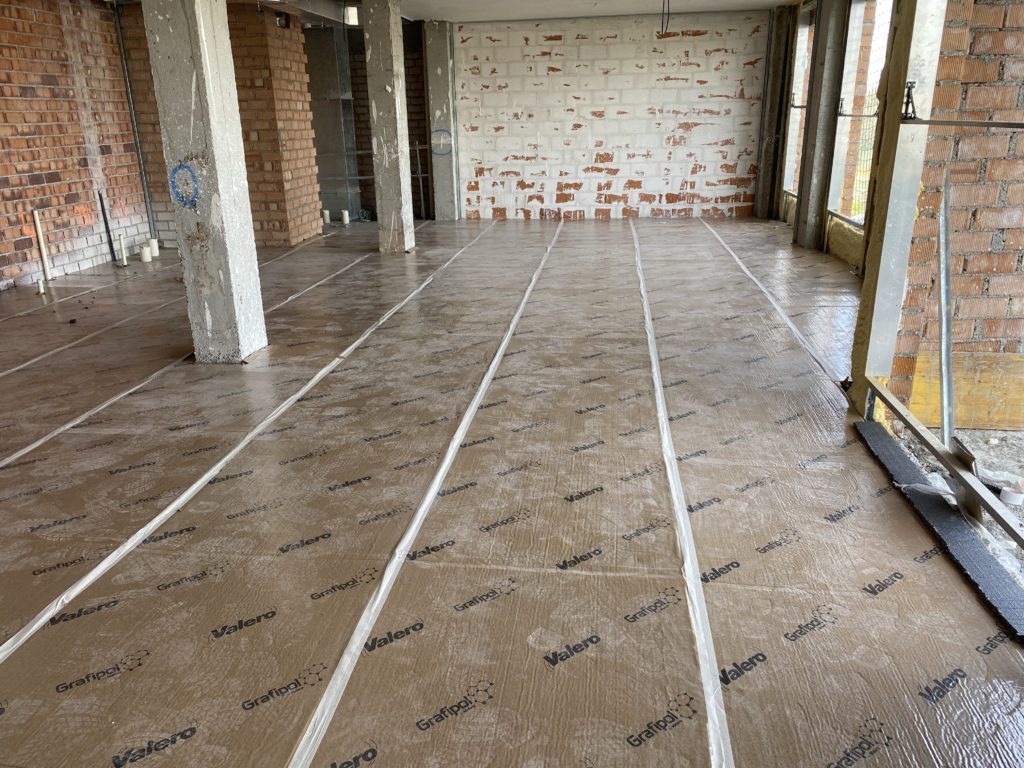

Con esta innovadora solución se consigue solucionar dos necesidades con un solo producto, ya que cumple simultáneamente la función de aislamiento térmico y de aislamiento acústico a ruido de impactos, además, su formato rollo posibilita una instalación rápida y sencilla.
Detalles constructivos
Ejemplo 1
Aplicación en suelo flotante. Forjado entre viviendas (lámina antiimpacto).
Encuentro con tabique de ladrillo LH7 en fachada de doble hoja de fábrica.
SECCIÓN
DETALLE 3D
LEYENDA:
- Pavimento
- Adhesivo cementoso

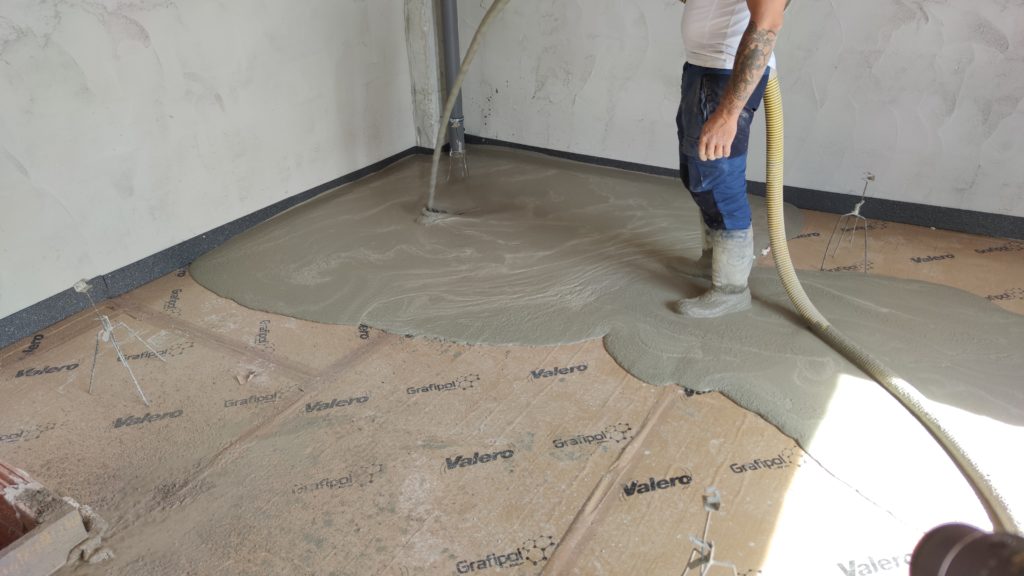

- Capa base para pavimento: mortero autonivelante / plastón
- Lámina anti-impacto: GRAFIPOL TERMOIMPACT ROLL (λ=0,030 W/mK; ∆L,w=27 dB)
- Forjado de hormigón armado
Ejemplo 2
Aplicación en suelo flotante. Forjado de separación vivienda – espacio no calefactado (aislamiento termoacústico).
Encuentro con elemento rígido en fachada con trasdosado autoportante de PYL.
SECCIÓN
DETALLE 3D
LEYENDA:
- Pavimento
- Adhesivo cementoso
- Capa base para pavimento: mortero autonivelante / plastón
- Aislamiento termoacústico: GRAFIPOL TERMOIMPACT ROLL (λ=0,030 W/mK; ∆L,w=29 dB)

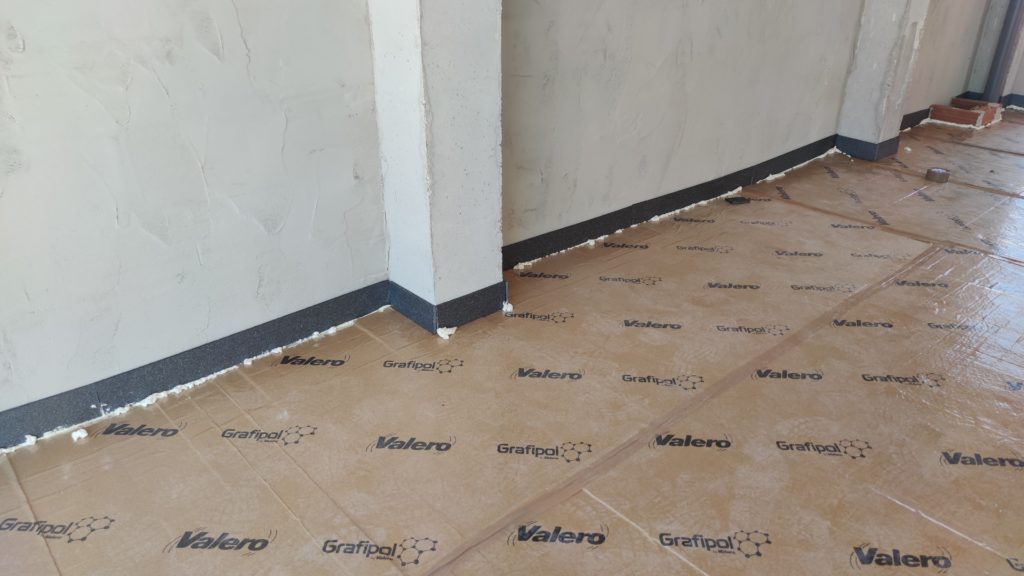

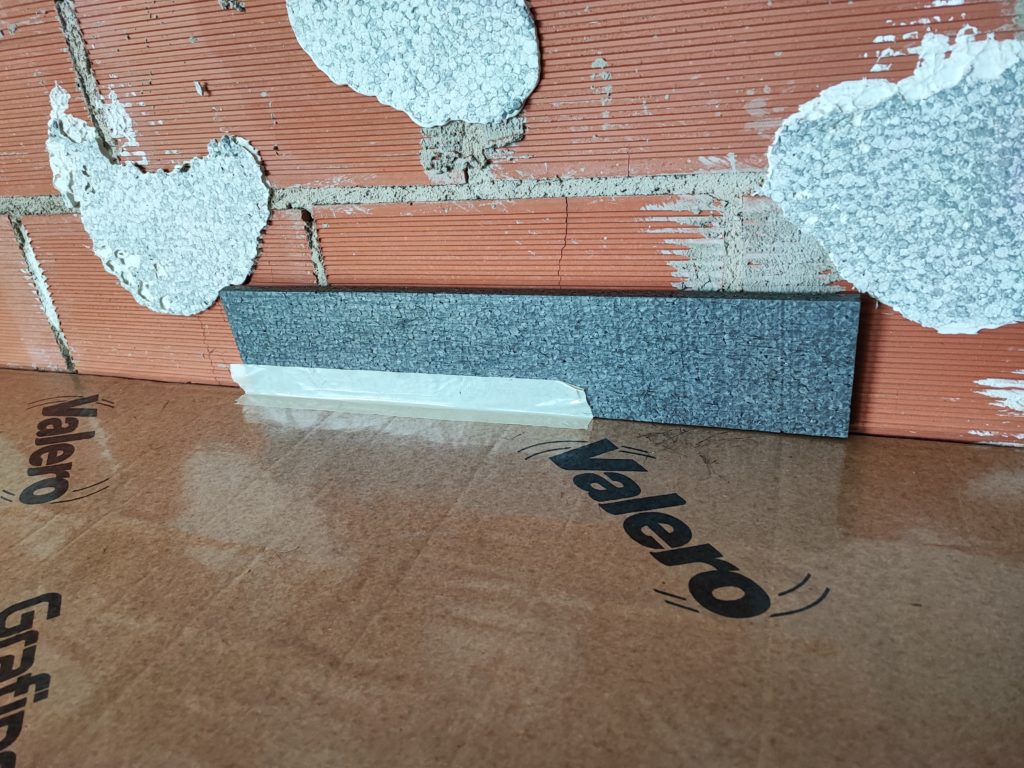

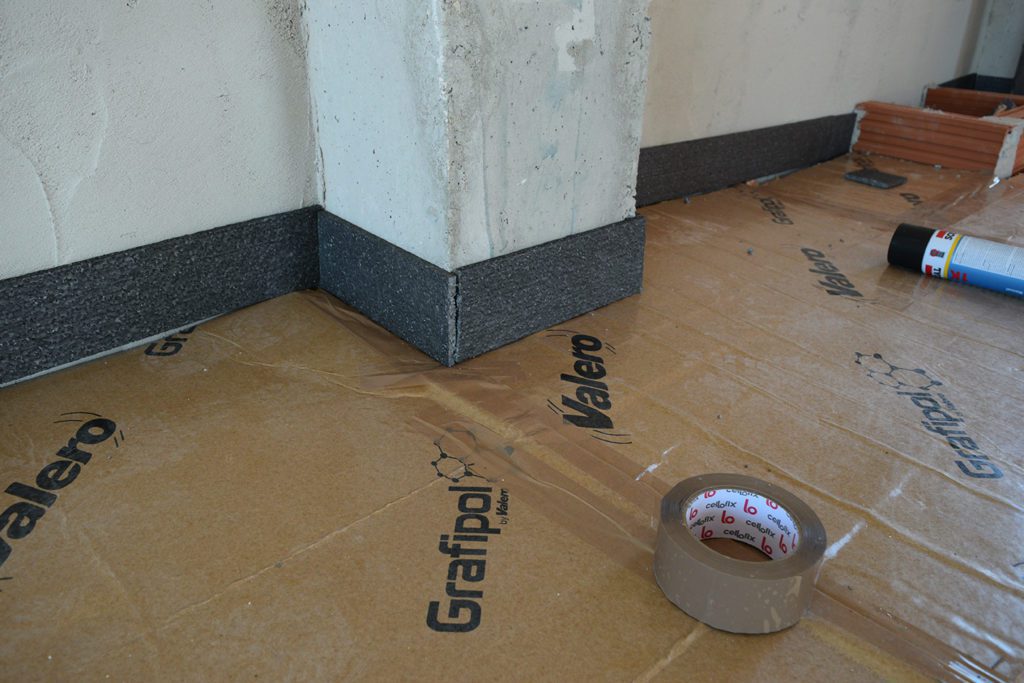

- Banda desolidarizadora: Grafipol Termoimpact Tiras
- Forjado de hormigón armado
Memoria descriptiva
__ m2 de panel rígido de poliestireno expandido (EPS) en formato rollo, Grafipol Termoimpact Roll «VALERO», según UNE-EN 13163, de ____ mm de largo, 1000 mm de ancho y __ mm de espesor, resistencia térmica ___ (m²K)/W, conductividad térmica 0,030 W/(mK), Euroclase E de reacción al fuego, con código de designación EPS ‐ EN 13163 – L(3) – W(3) – T(2) – S(5) – P(10) – BS150 ‐ TR200 – DS(N)2 – CS(10)100; proporcionando un índice de reducción de ruido de impactos (ΔLW) de __ dB.
VÍDEO
INFORMACIÓN TÉCNICA
Conductividad térmica (λ): |
0,030 W/mK |
Aislamiento a ruido de impactos (ΔLw) : |
10-15-20-25 mm = 27 dB (1) ≥ 30 mm = 29 dB (2) |
Mejora del ruido aéreo en forjado (ΔRA) : |
≥ 10 mm = 6 dBA (3) |
Resistencia a compresión (CS10): |
≥ 100 kPa |
Espesores estándar: | 10-15-20-25-30-40-50-60-70-80-90-100 mm |
Largos estándar: | 10000, 6000 y 4000 mm |
Ancho: | 1000 mm |
(1) Ensayo en laboratorio Acusttel con nº de informe 20.0127.CA.0005 (2) Ensayo en laboratorio Acusttel con nº de informe 19.0086.CA.0011 (3) Ensayo en laboratorio Acusttel con nº de informe 20.0127.CA.0005 |
|

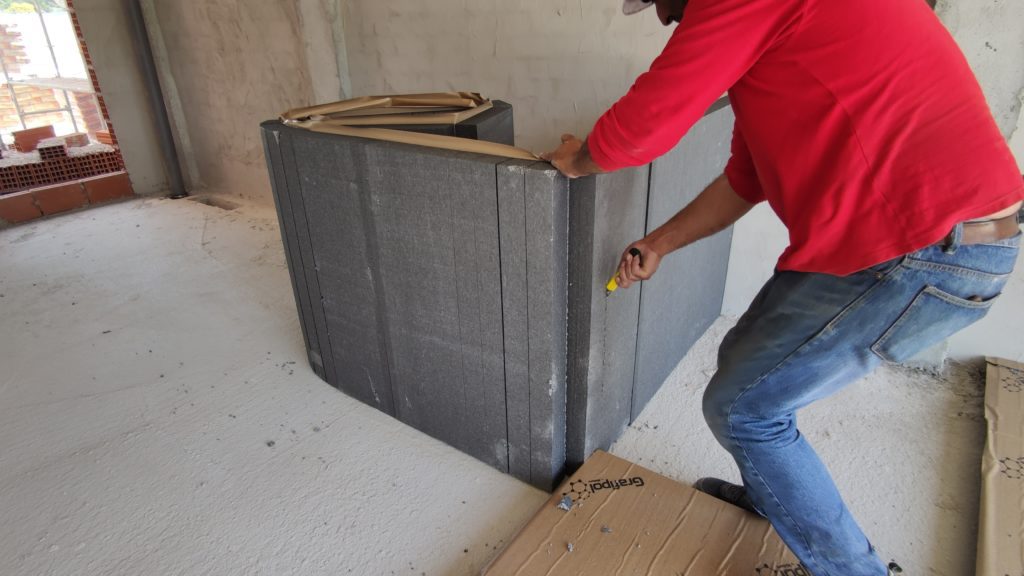

Corte: | |
Consulte con nosotros para más información |
