Grafipol TR-0 [Impact]

Suelos entre viviendas

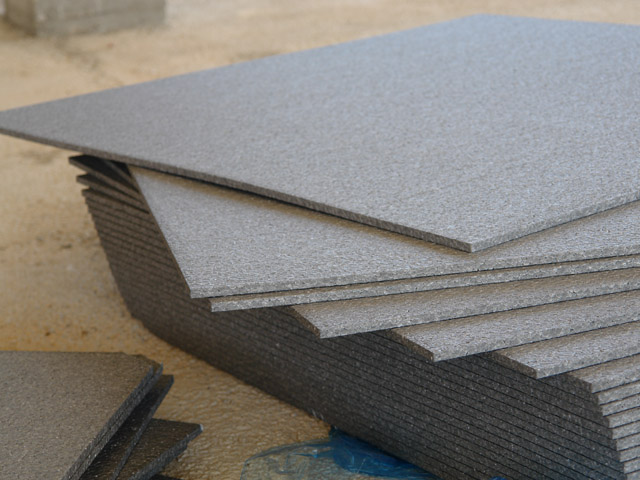

Grafipol TR-0 Impact son planchas de espuma rígida de poliestireno expandido elastificado (EEPS) negro de baja conductividad térmica, cumpliendo las especificaciones técnicas de la norma UNE-EN 12354-2, con materia prima específica para aumentar su poder de aislamiento térmico y sometido a un proceso de elastificación que favorece el comportamiento masa+muelle+masa, mejorando así su poder de aislamiento acústico a ruido de impacto.



Con un índice de reducción del nivel de ruido a impacto de entre 29 y 40 dB*, en función del espesor utilizado, está especialmente recomendado para el aislamiento a ruido de impacto de todo tipo de suelos flotantes, como son los forjados que separan viviendas dentro de un edificio.

Gracias a la solución constructiva formada por planchas colocadas directamente sobre el forjado y bandas acústicas perimetrales en los encuentros con los elementos verticales, se consigue desolidarizar las masas del solado y del forjado, cumpliendo la exigencia establecida en el Documento Básico DB-HR Protección Frente al Ruido, en su versión modificada de diciembre de 2019, para la aplicación de suelos flotantes.

(*) Datos según ensayo in situ en laboratorio Acusttel, con informes nº 05.241.CA.16 y 05.191.CA.09.

Detalle constructivo

Aplicación en suelo flotante. Separación entre viviendas.

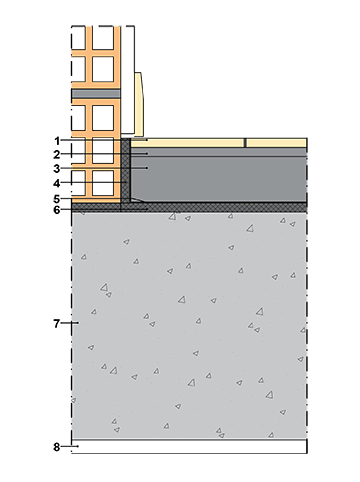

Sección

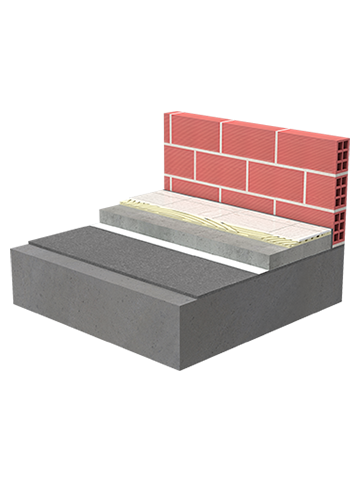

Detalle 3D

LEYENDA

  1. Pavimento
  2. Mortero de agarre
  3. Capa de compresión: mortero autonivelante
  4. Banda acústica perimetral de EEPS: Grafipol TR-0 Tiras
  5. Capa separadora: film de polietileno
  6. Lámina anti-impacto: GRAFIPOL TR-0 Impact
  7. Forjado de hormigón armado
  8. Revestimiento inferior: enlucido de yeso
Aislamiento acústico - Cumplimiento CTE - DB HR (Dic. 2019)
Espesor "e"
(mm)
Índice de reducción de
Ruido de Impacto "ΔLW"
(dB)
Índice de reducción de Ruido de Impacto
"ΔLW" exigido s/ DB HR (Dic. 2019)
(dB)
10, 15 y 20 29 (1) 13 (3)
≥ 25 40 (2)

(1) Según ensayo en laboratorio Acusttel con nº de informe 05.241.CA.16
(2) Según ensayo en laboratorio Acusttel con nº de informe 05.191.CA.09
(3) Diferencia entre el nivel normalizado ponderado de presión sonora de impactos del suelo de referencia de 78 dB según la norma UNE EN ISO 717-2, y el nivel global de presión de ruido de impactos establecido en el apartado 2.1.2 del CTE – DB HR 2016, de 65 dB.

Memoria descriptiva

__ m2 de plancha de espuma rígida poliestireno expandido elastificado (EEPS), Grafipol TR-0 Impact “VALERO”, según UNE-EN 13163, de superficie lisa y mecanizado _________, de __ mm de espesor, resistencia térmica __ (m²K)/W, conductividad térmica 0,033 W/(mK), Euroclase E de reacción al fuego, con código de designación EEPS ‐ EN 13163 – L(3) – W(3) – T(2) – S(5) – P(10) – BS50 – DS(N)2 – SD15; proporcionando un índice de reducción de ruido de impactos de __ dB.

Prontuario de soluciones constructivas
adaptadas al CTE DB-HE (Dic. 2019)

ACCEDA A NUESTRO CATÁLOGO INFORMÁTICO CON
150 ELEMENTOS CONSTRUCTIVOS Y MÁS DE 2.800 COMBINACIONES

PARA DIFERENTES TIPOS DE AISLANTES Y ZONAS CLIMÁTICAS

– Con espesores de aislamiento calculados para cada zona climática según Anejo E del DB-HE (Dic. 2019)
– Incluye valores de transmitancia térmica “U” de cada solución constructiva
– Documentación disponible para su descarga (.PDF, .DWG, .BDC)

INFORMACIÓN TÉCNICA

Conductividad
térmica(λ):
0,033 W/mK
Rigidez dinámica: < 15 MN/mm²
Aislamiento a ruido de impacto (ΔLw): 10-15-20 mm = 29 dB
> 25 mm = 40 dB
Espesores: Desde 10 mm
Largos estándar: 1000 mm
Ancho estándar: 1000 mm
Otras medidas a consultar
Corte:
Consulte con nosotros para más información
