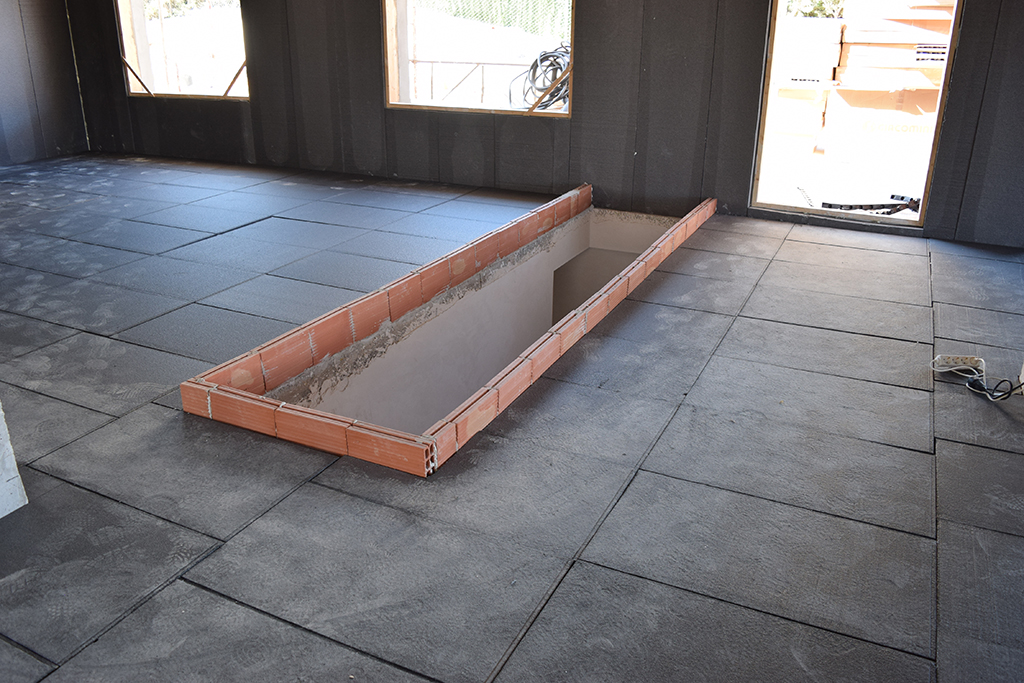

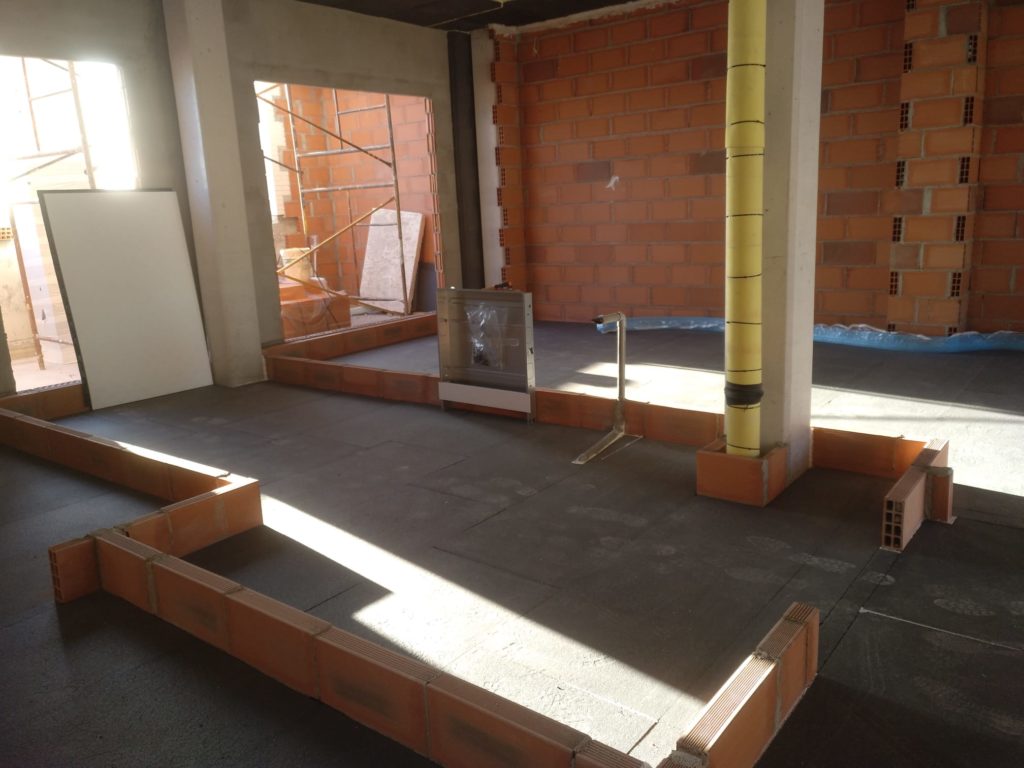

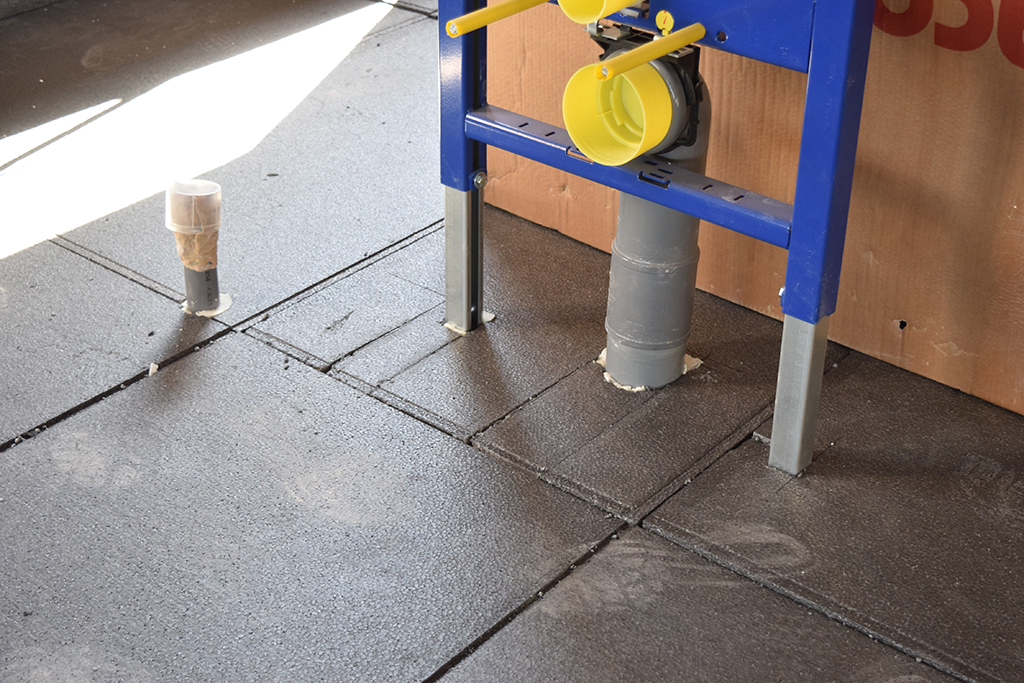

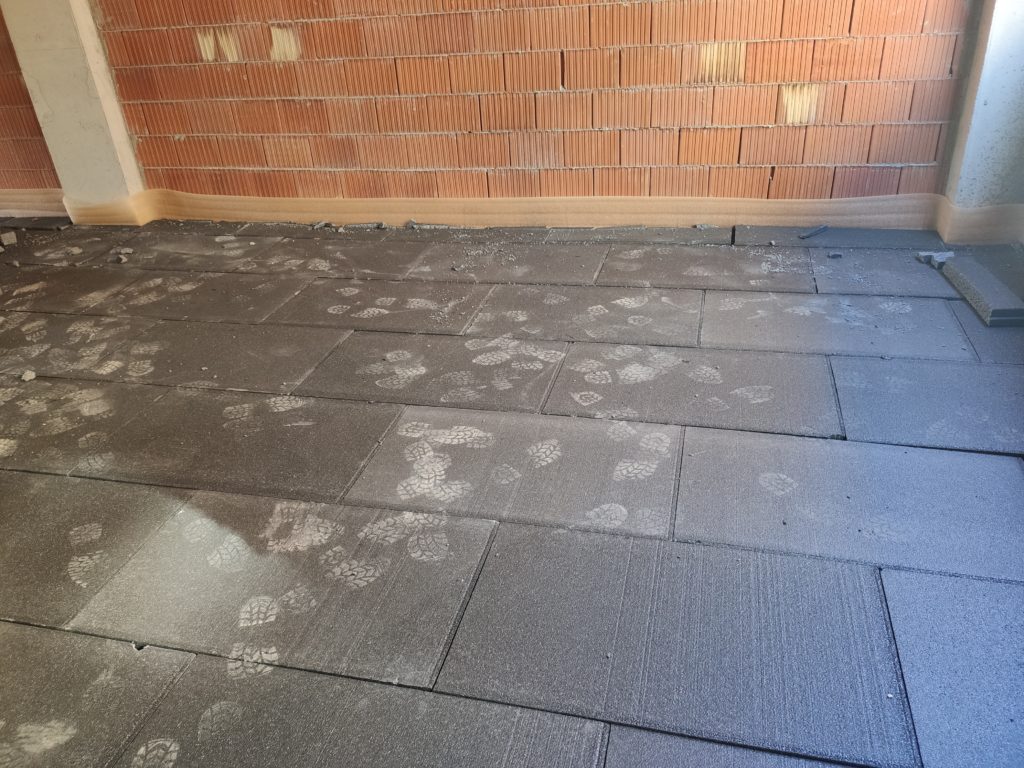

Grafipol Termoimpact son planchas de poliestireno expandido (EPS) negro de baja conductividad térmica, cumpliendo especificaciones técnicas de la norma UNE-EN 13163, con  materia prima específica para aumentar su poder de aislamiento térmico con respecto a un EPS convencional.

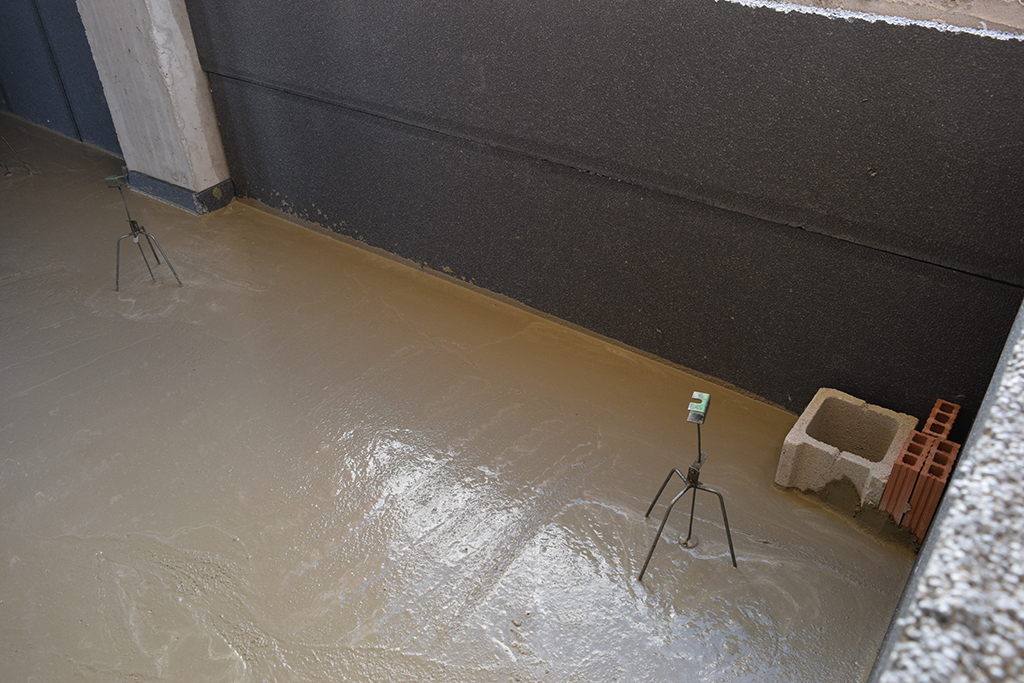

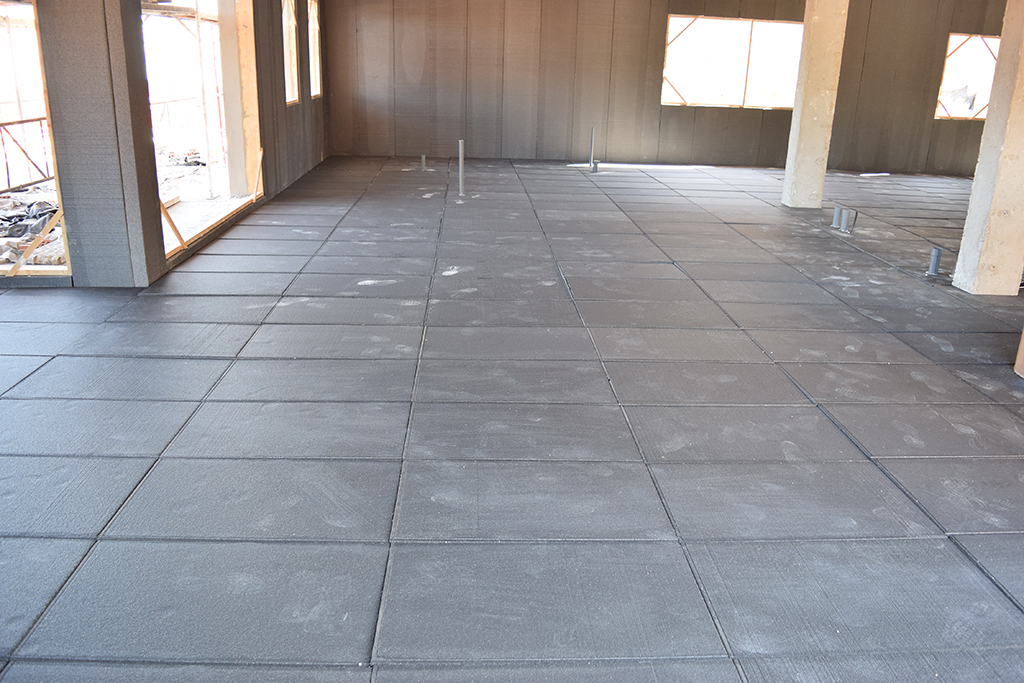

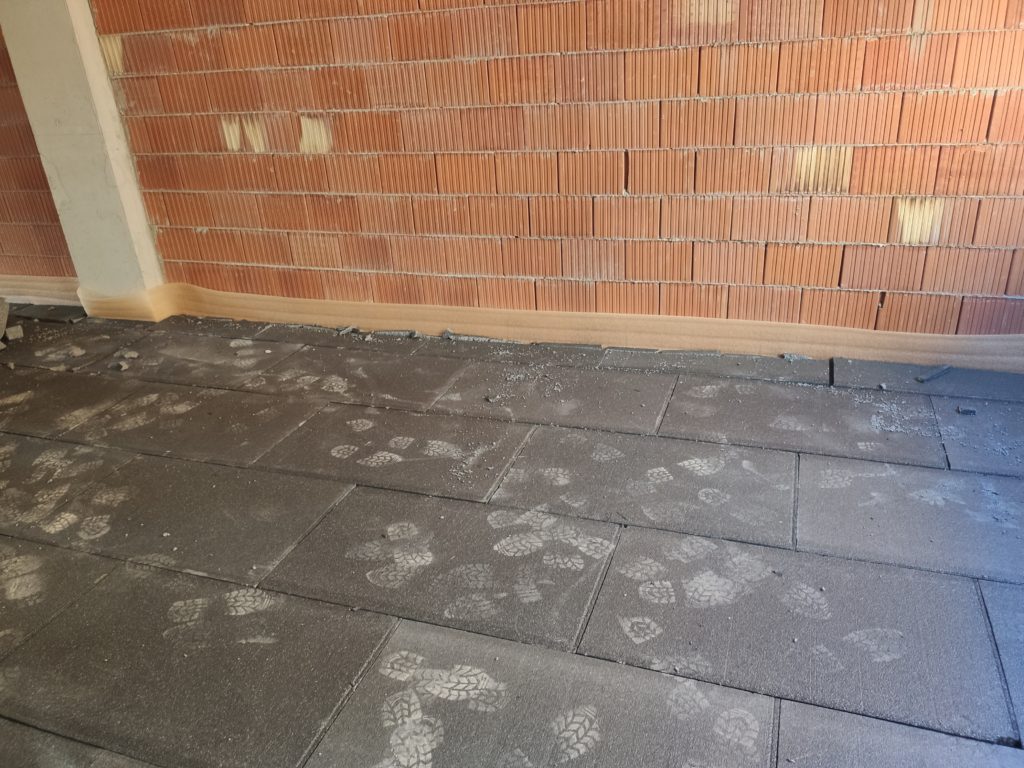

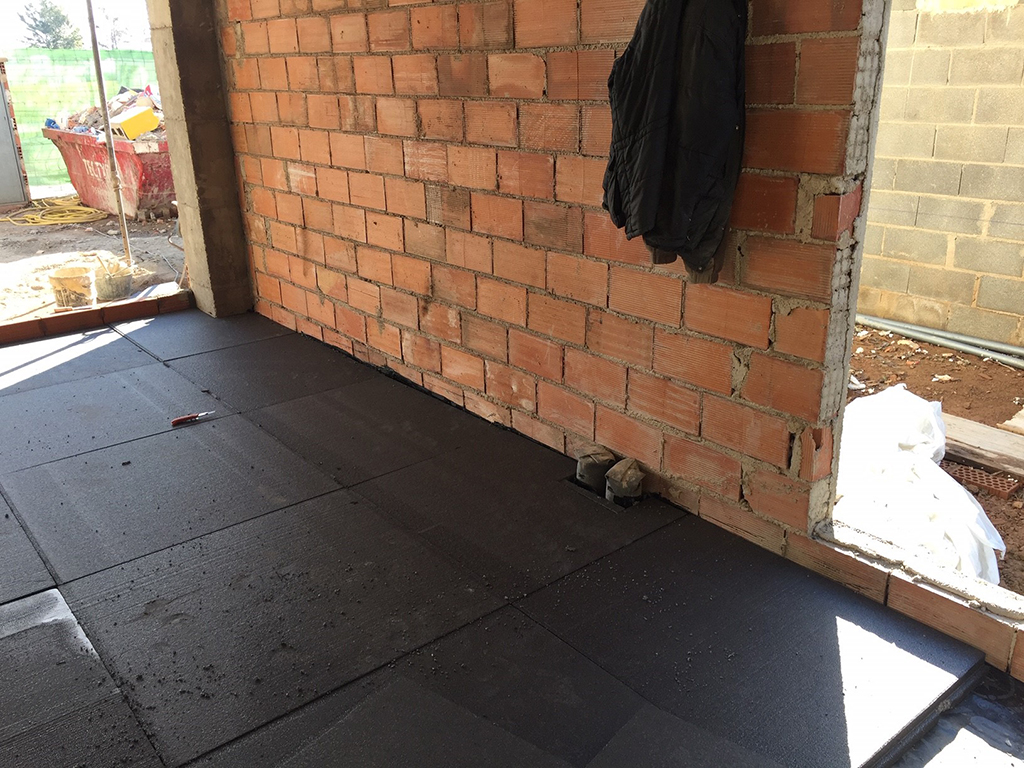

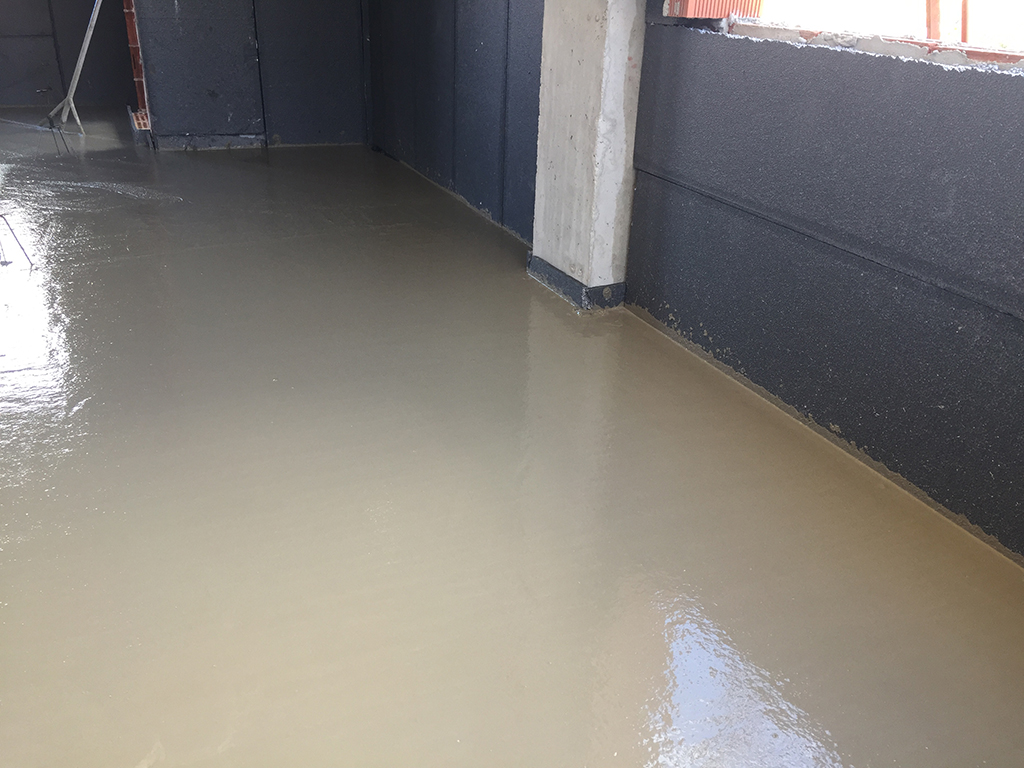

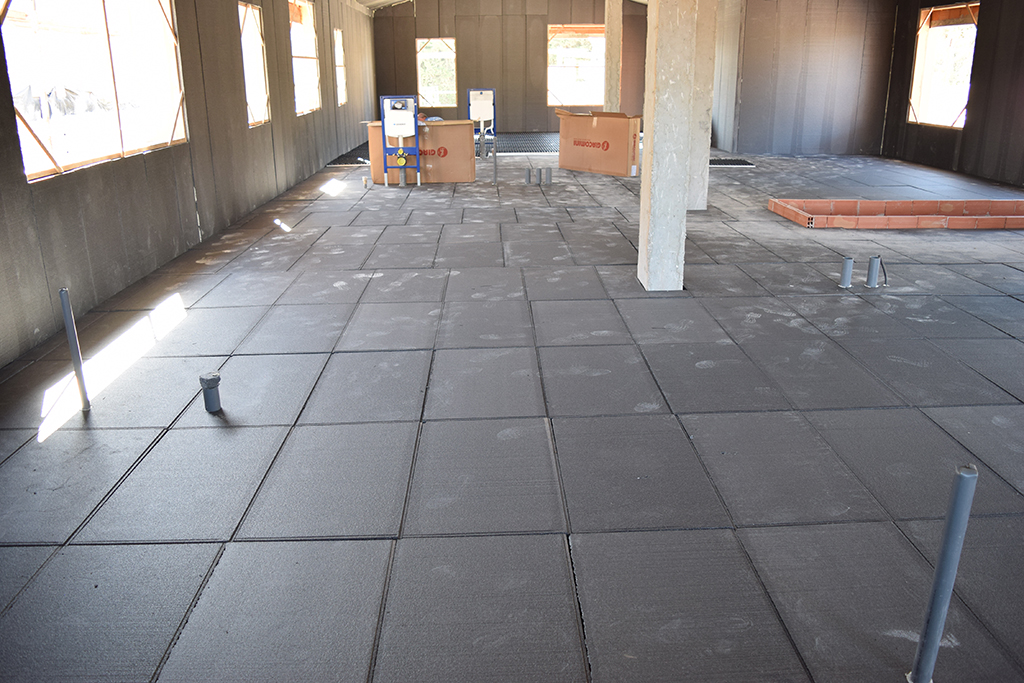

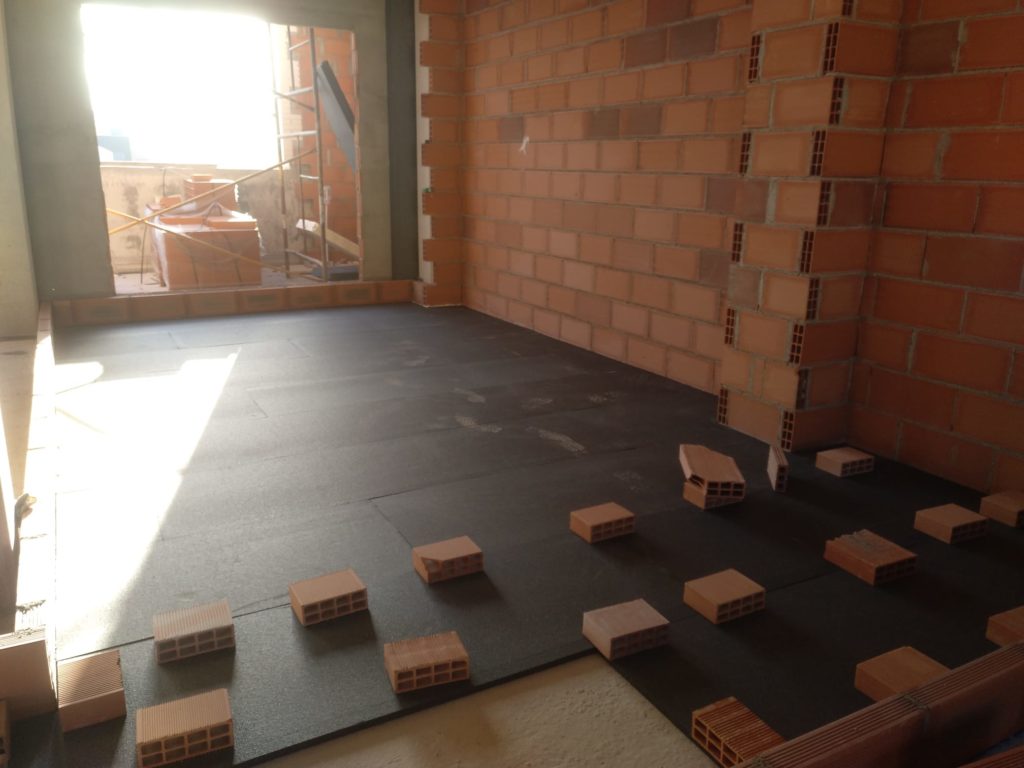

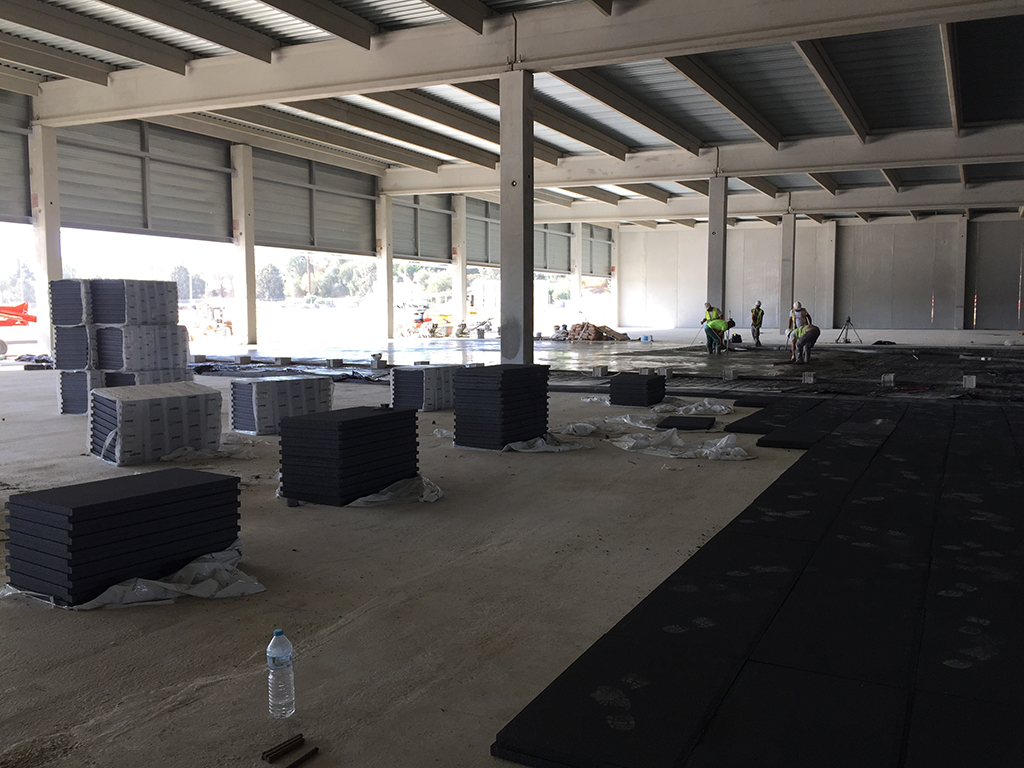

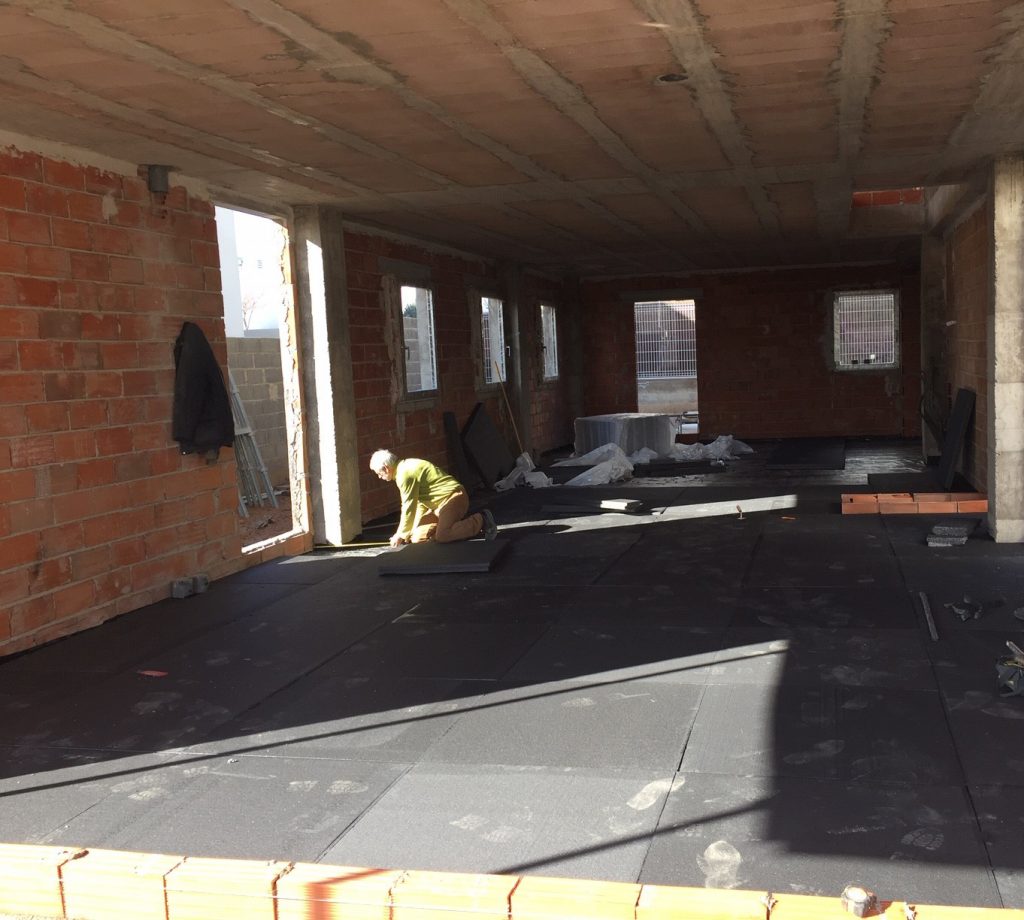

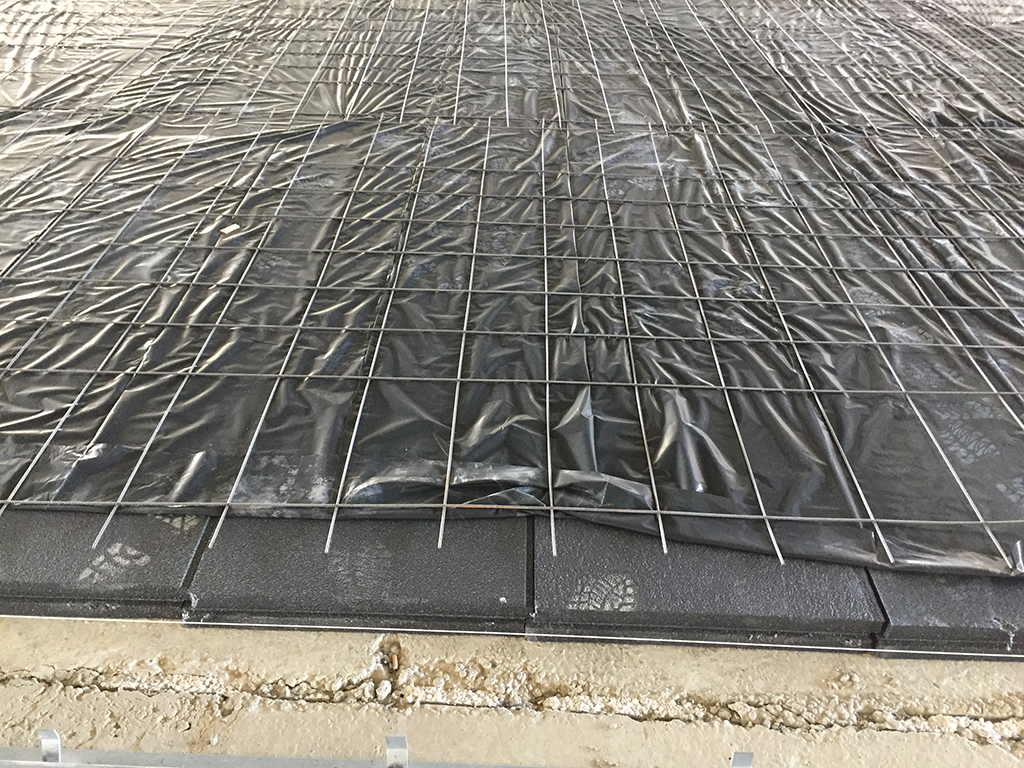

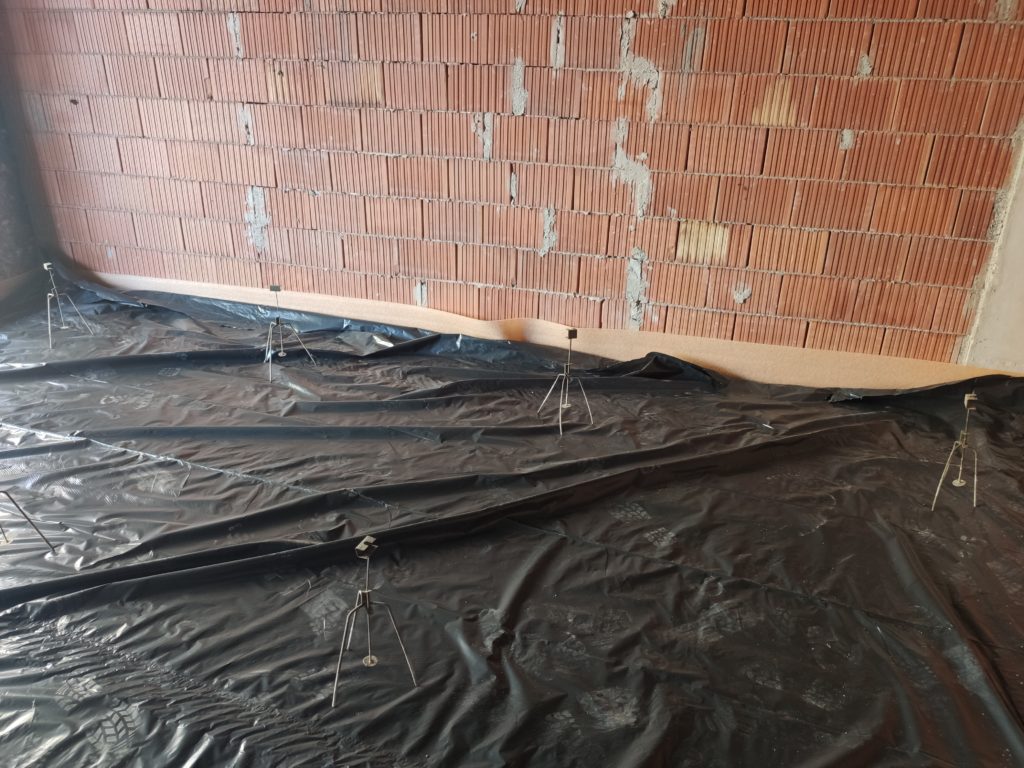

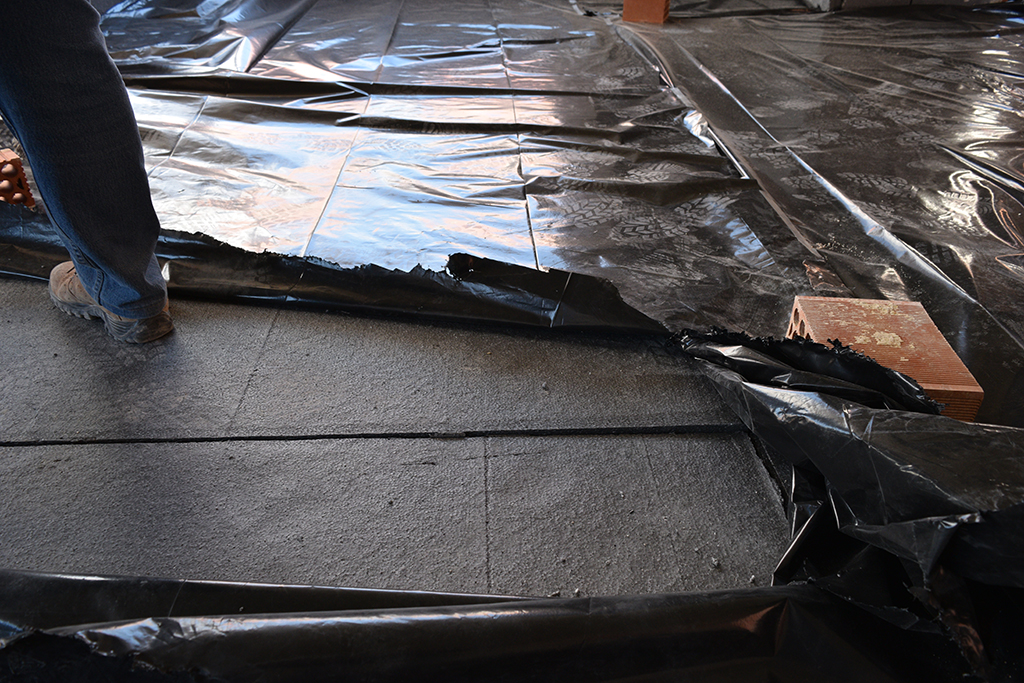

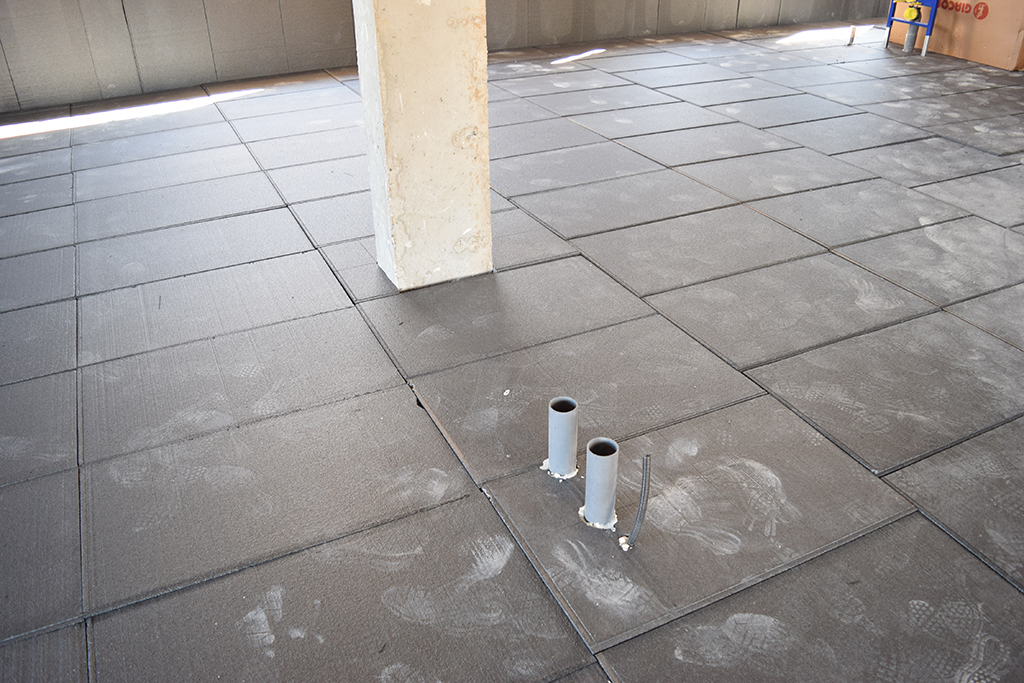

Debido a sus excelentes prestaciones, está recomendado para su aplicación como aislamiento térmico y acústico de suelos flotantes, especialmente en aquellas zonas de los edificios que separan las viviendas de los espacios no habitables o del exterior.

Con esta innovadora solución constructiva se consigue solucionar dos necesidades con un solo producto, ya que cumple simultáneamente la función de aislamiento acústico a ruido de impacto y de aislamiento térmico.

Reúne las tres características principales requeridas para un aislamiento en esta aplicación:

  • Un excelente valor de conductividad térmica de 0,030 W/mK, que permite conseguir una mayor resistencia térmica con menor espesor que otras soluciones convencionales, posibilitando cumplir las exigencias establecidas en el Documento Básico DB-HE Ahorro de Energía, en su versión modificada de diciembre de 2019 con los mínimos espesores.
  • Un valor de reducción del nivel de ruido a impacto de 29 dB, por tanto, cumpliendo la exigencia establecida en el Documento Básico DB-HR Protección Frente al Ruido, en su versión modificada de diciembre de 2019, para la aplicación de suelos flotantes.

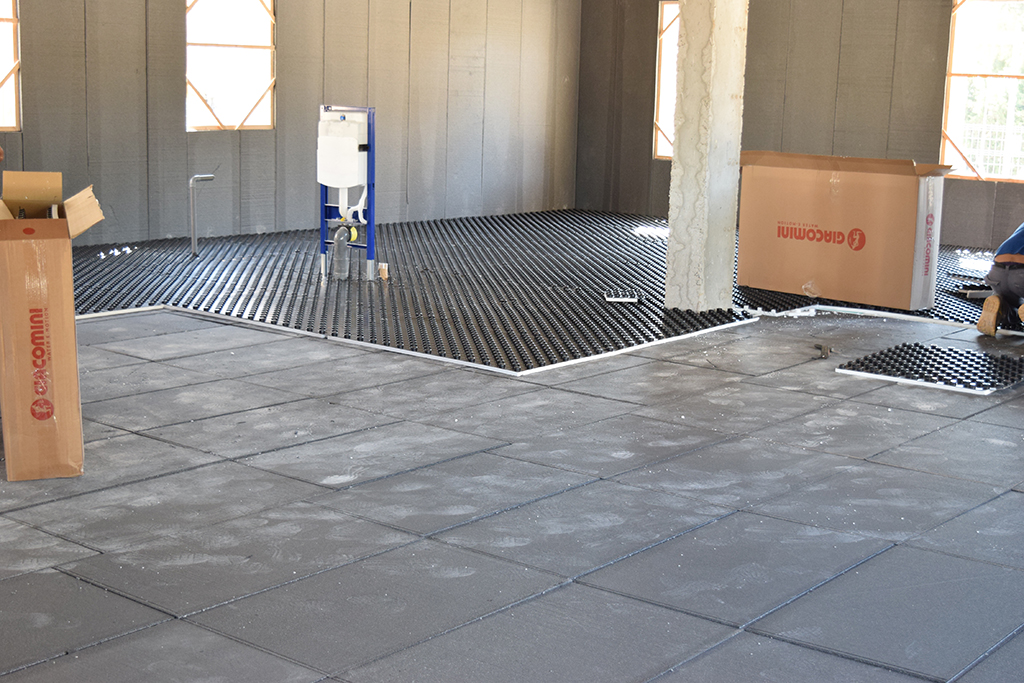

  • Una resistencia a compresión de 100 kPa, que es la recomendada según la Norma UNE 92181 para aplicación en suelos interiores como aislante bajo pavimento o bajo suelo radiante.

Detalle constructivo

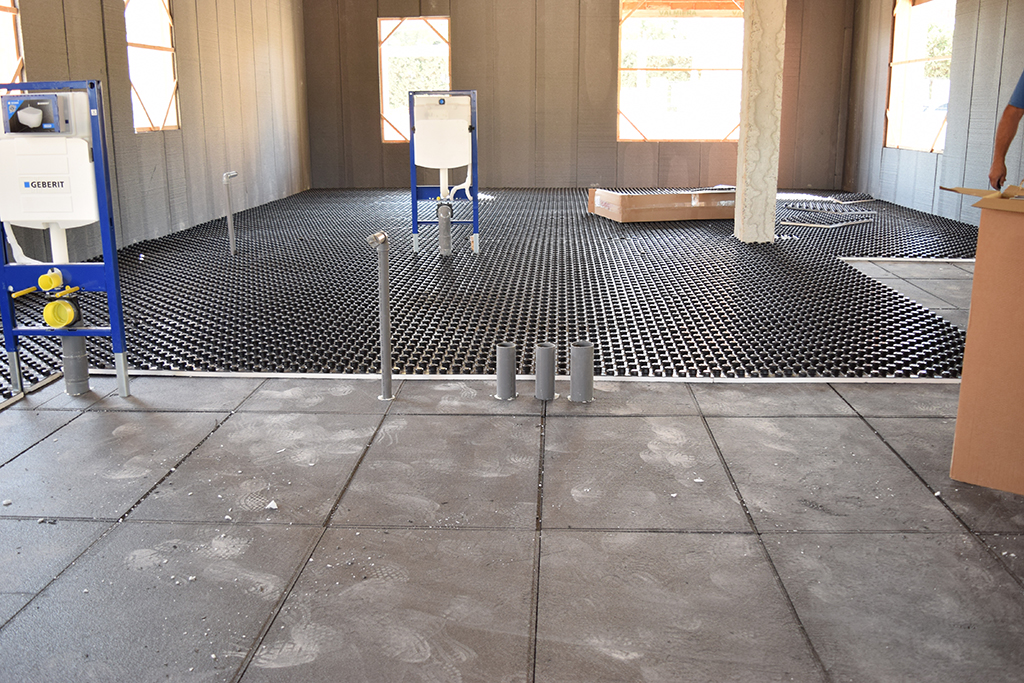

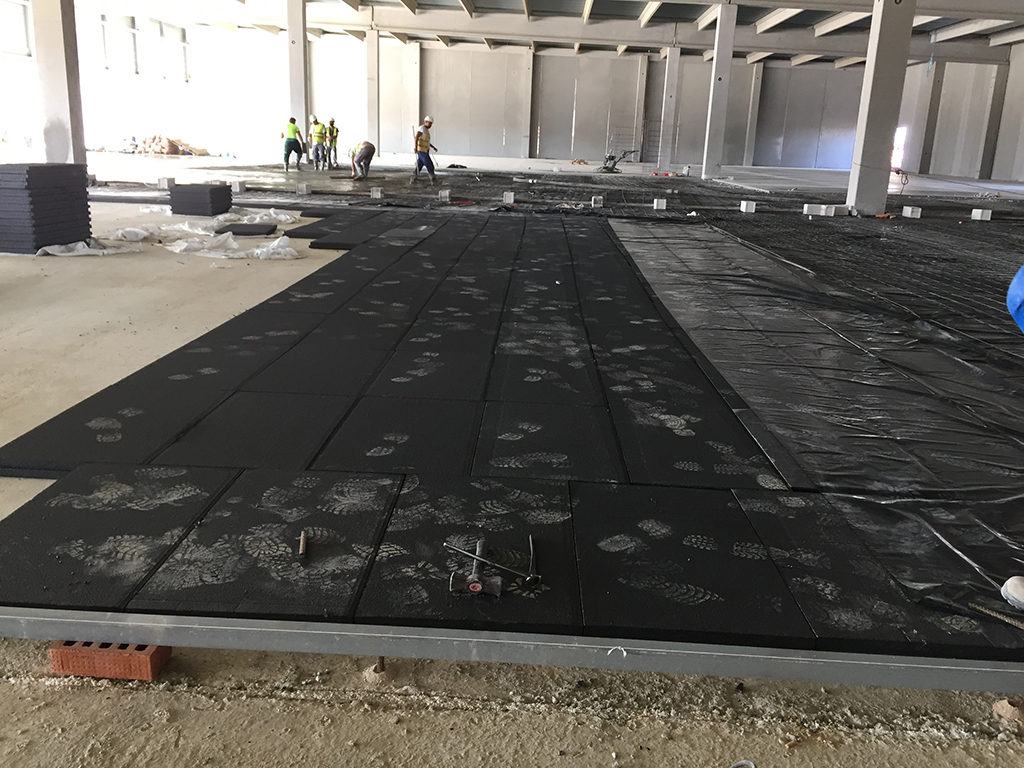

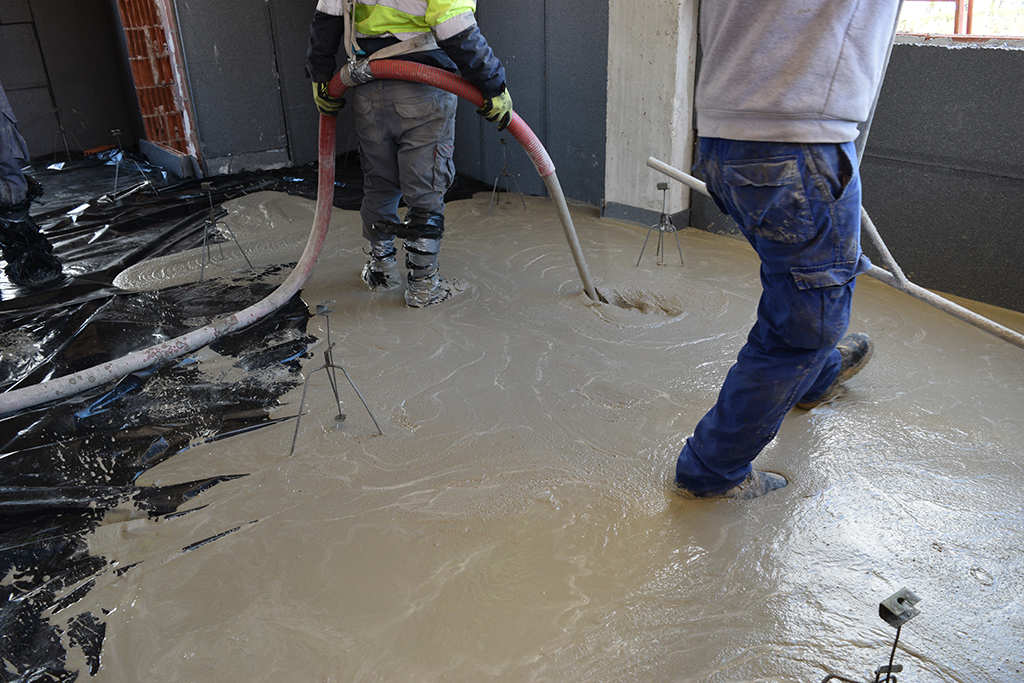

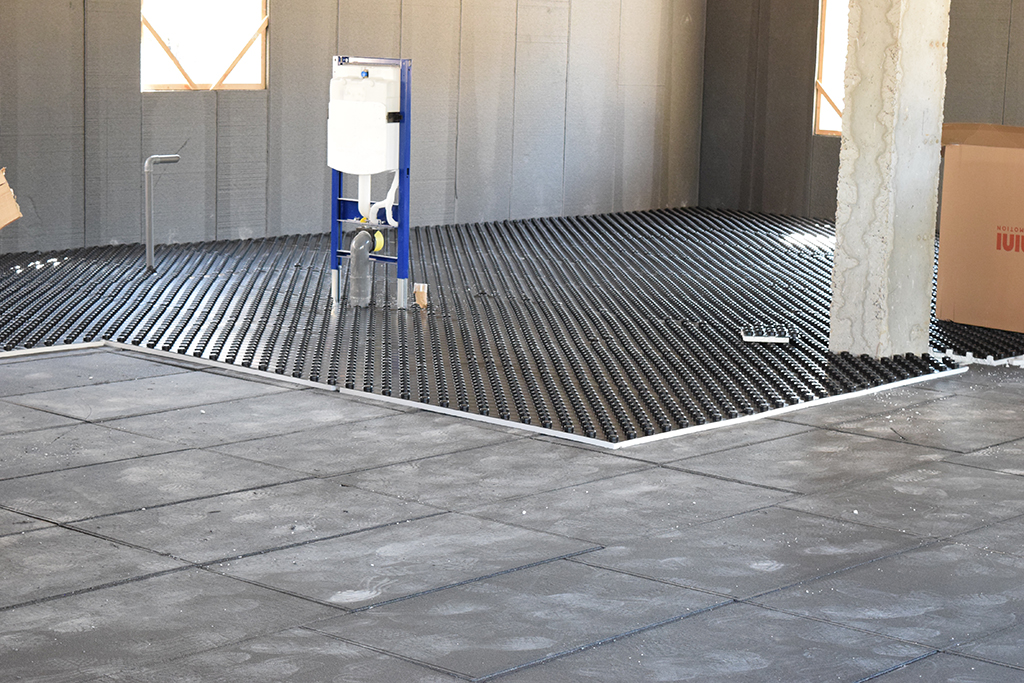

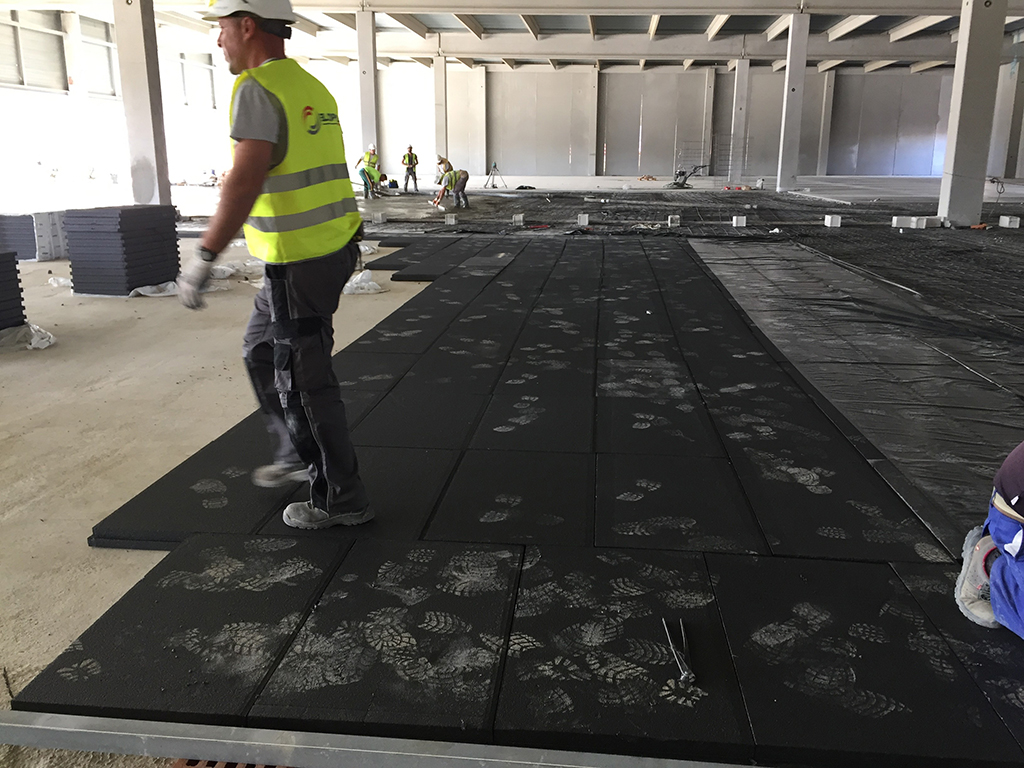

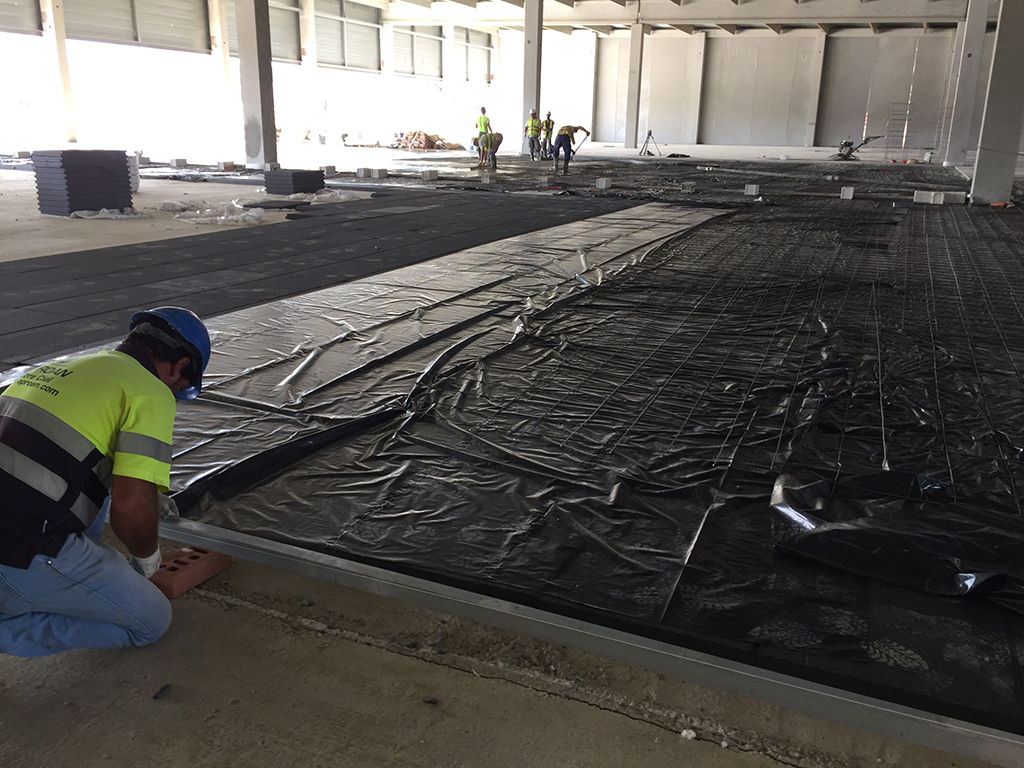

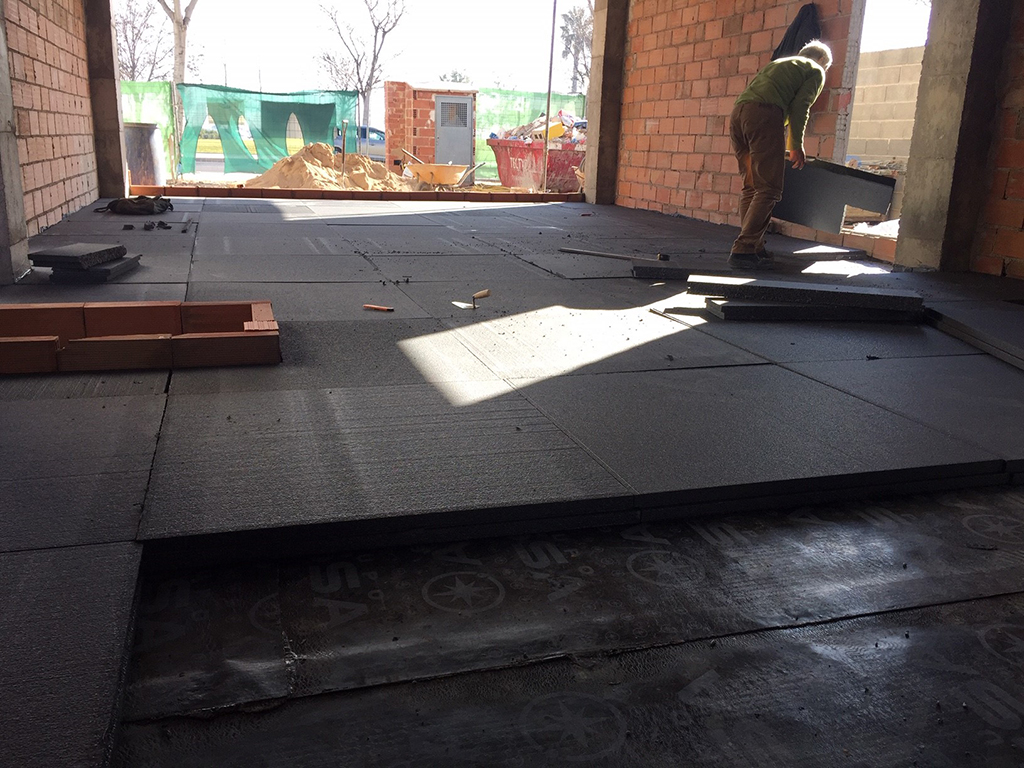

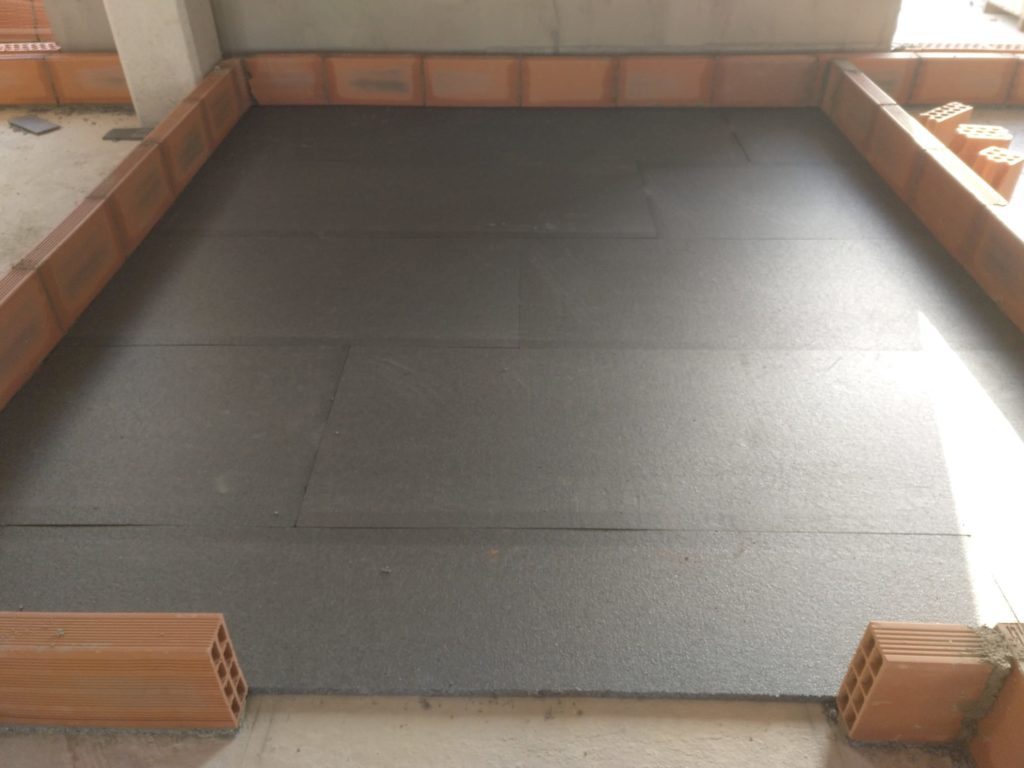

Aplicación en suelo flotante. Forjado en contacto con espacio no habitable.

Sección

Detalle 3D

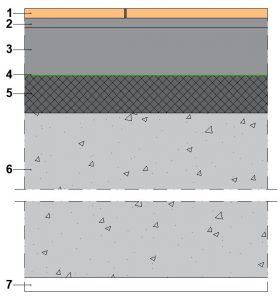

LEYENDA

  1. Pavimento cerámico
  2. Mortero de agarre

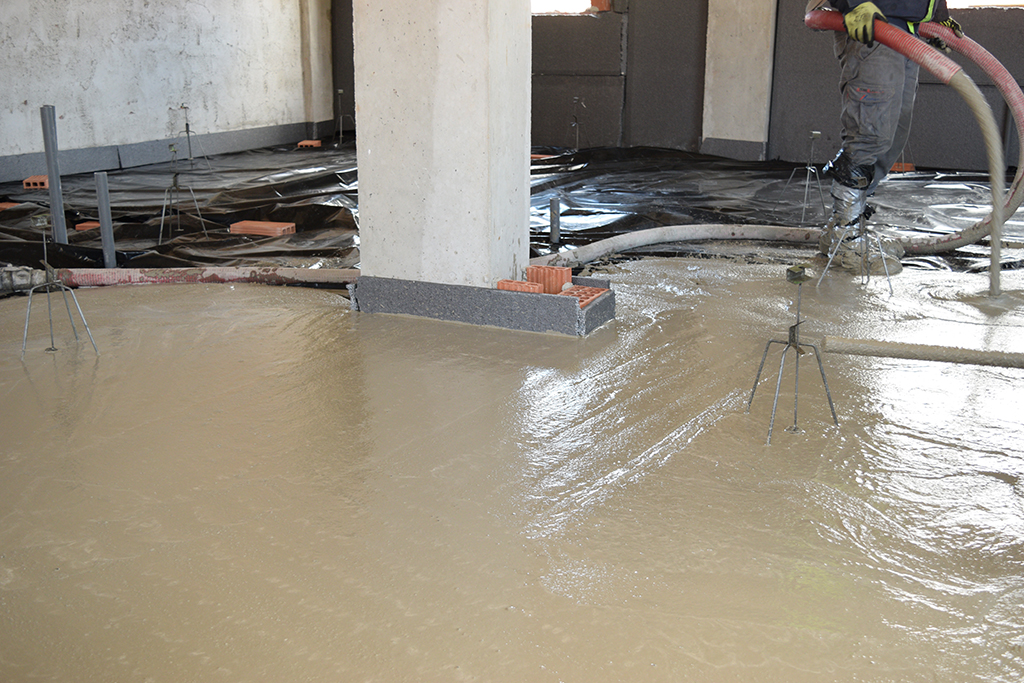

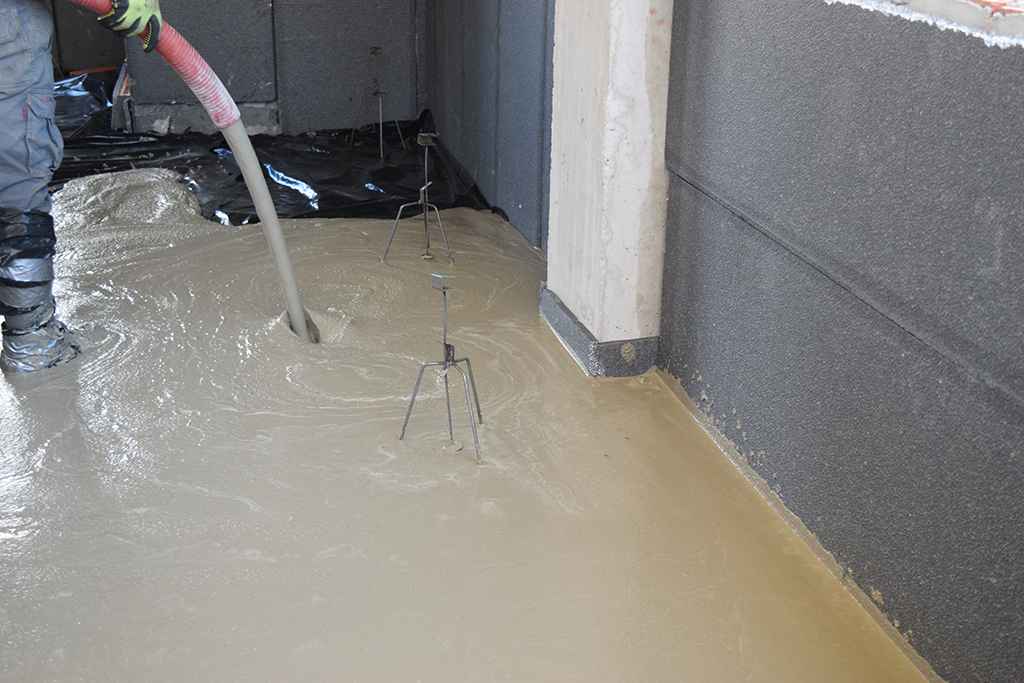

  3. Capa de compresión: Mortero autonivelante
  4. Banda acústica perimetral de EEPS: Grafipol TR-0 Tiras

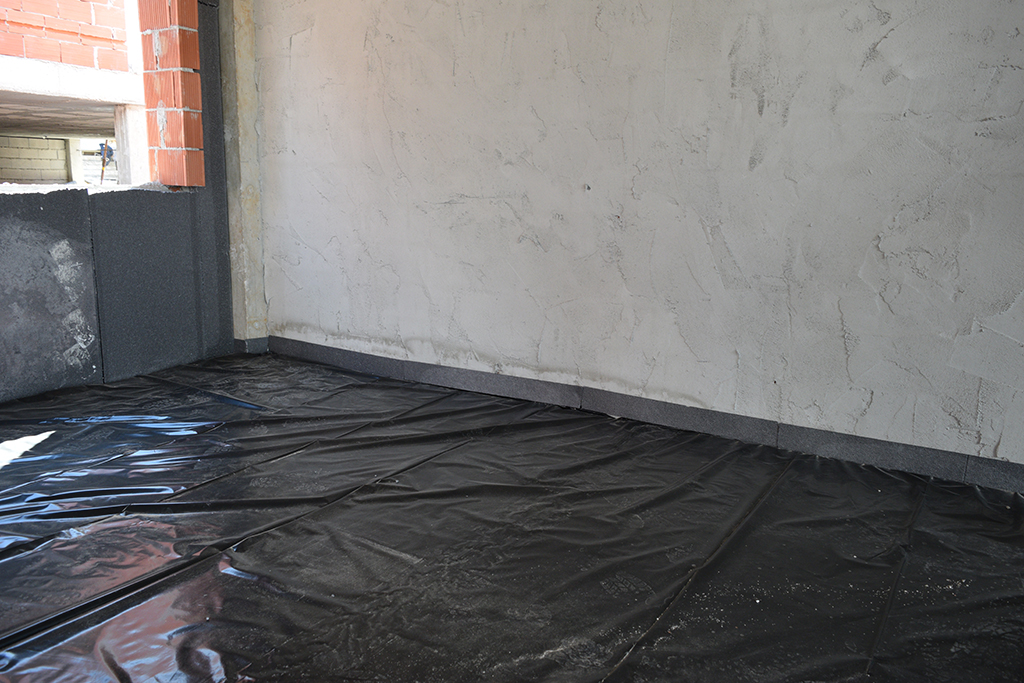

  5. Capa separadora: Film de polietileno
  6. Aislamiento termoacústico: GRAFIPOL TERMOIMPACT (λ=0,030 W/mK)
  7. Forjado de hormigón armado
  8. Revestimiento inferior: Enlucido de yeso
Aislamiento térmico - Cumplimiento CTE - DB HE (Dic. 2019)
Zona Climática Espesor "e"
(mm)
Transmitancia Térmica "U"
de la solución
(W/m2K)
Transmitancia Térmica "U" recomendada
s/ Anejo E -DB HE (Dic. 2019)
(W/m2K)
α 40 0,43 (1) 0,80
A 0,80
B 0,69
C 0,48
D 0,48
E 0,48

(1) Cálculo realizado s/ Documento de Apoyo del DB HE-1 considerando el coeficiente de reducción de temperatura “b”=0,93

Aislamiento acústico - Cumplimiento CTE -
DB HR (Dic. 2019)
Índice de reducción de Ruido de Impacto "ΔLW"
(dB)
Índice de reducción de Ruido de Impacto "ΔLW"
exigido s/ DB HR 2019
(dB)
29 (2) 13 (3)

Características mecánicas recomendadas en suelos según norma UNE 92181-2017
(aislante bajo pavimento y bajo suelo radiante)
Resistencia a compresión
CS(10) Grafipol TERMOIMPACT
(KPa)
Resistencia a compresión CS(10)
s/ UNE 92181
(KPa)
100 100

(2) Según ensayo en laboratorio Acusttel, informe nº 19.0086.CA0011.
(3) Diferencia entre el nivel normalizado ponderado de presión sonora de impactos del suelo de referencia de 78 dB según la norma UNE EN ISO 717-2, y el nivel global de presión de ruido de impactos establecido en el apartado 2.1.2 del CTE – DB HR, de 65 dB.

Memoria descriptiva

__ m2 de plancha de espuma rígida de poliestireno expandido (EPS), Grafipol Termoimpact “VALERO”, según UNE-EN 13163, de superficie lisa y mecanizado lateral ________, de ___ mm de espesor, resistencia térmica ___ (m²K)/W, conductividad térmica 0,030 W/(mK), Euroclase E de reacción al fuego, con código de designación EPS ‐ EN 13163 – L(3) – W(3) – T(2) – S(5) – P(10) – BS150 ‐ TR200 – DS(N)2 – CS(10)100; proporcionando un índice de reducción de ruido de impactos (ΔLW) de 29 dB.

Prontuario de soluciones constructivas adaptadas al CTE DB-HE (Dic. 2019)


Ejemplo de detalle tipo
SUELOS VISTA
PREVIA
PDF DWG
4.5.1_S.EX.2_GPTimp
Contacto exterior. Suelo flotante. Aislamiento sobre forjado

ACCEDA A NUESTRO CATÁLOGO INFORMÁTICO CON
150 ELEMENTOS CONSTRUCTIVOS Y MÁS DE 2.800 COMBINACIONES

PARA DIFERENTES TIPOS DE AISLANTES Y ZONAS CLIMÁTICAS

Con espesores calculados para cada zona climática según Anejo E del DB-HE (Dic. 2019)
Incluye valores de transmitancia térmica “U” de cada solución, calculada con HULC
Documentación disponible para su descarga (.PDF, .DWG, .BDC)

INFORMACIÓN TÉCNICA

Conductividad
térmica (λ):
0,030 W/mK
Aislamiento a ruido de impacto (ΔLw) : 29 dB
Resistencia a compresión: ≥ 100 kPa
Espesores (1): Desde 10 mm
Largos estándar (2): 1000 mm y 2000 mm
Ancho estándar: 600 mm
(1) Cortes a medida en múltiplos de 5 mm
(2) Posibilidad de corte a medida
Otras medidas a consultar
Corte:
Consulte con nosotros para más información
