Grafipol TR-SATE

Sistemas SATE-ETICS

Grafipol TR-SATE son planchas de espuma rígida de poliestireno expandido (EPS) negro de baja conductividad térmica, cumpliendo especificaciones técnicas de la norma UNE-EN 13163, con materia prima específica para aumentar su poder de aislamiento térmico con respecto a un EPS convencional.

Está sometido a un proceso de estabilizado previo para asegurar una mayor estabilidad dimensional, que permite prevenir posibles fisuras, grietas y desprendimientos del revestimiento frente a los cambios bruscos de temperatura.

Con una conductividad térmica de 0,031 W/mK, y su proceso de estabilizado previo, está especialmente recomendado para su aplicación en sistemas de aislamiento térmico por el exterior (SATE-ETICS).

Se puede fabricar en cualquier espesor sin perder propiedades térmicas, es decir, sin que su valor de conductividad térmica empeore, ya que es estable en todos sus espesores.

Detalle constructivo

Aplicación en cerramiento de fachada, con hoja principal de fábrica de ladrillo cerámico de 1/2, con revestimiento exterior continuo, sin cámara de aire, trasdosado cerámico, aislamiento por el exterior

Sección

Detalle 3D

LEYENDA

  1. Revestimiento exterior continuo para sistema SATE: Capa base de mortero flexible armado con malla de fibra de vidrio antiálcalis; imprimación acrílica impermeable al agua y permeable al vapor de agua; acabado con capa de mortero acrílico
  2. Aislamiento térmico: GRAFIPOL TR-SATE (λ = 0,031 W/mK)
  3. Hoja principal: fábrica de ladrillo cerámico perforado de 1/2 pie para revestir
  4. Cámara de trabajo
  5. Hoja interior: tabique de ladrillo cerámico LH7
  6. Revestimiento interior: enlucido de yeso
Aislamiento térmico - Cumplimiento CTE - DB HE (Dic. 2019)
Zona ClimáticaEspesor "e"
(mm)
Transmitancia Térmica "U"
de la solución
(W/m2K)
Transmitancia Térmica "U" recomendada
s/ Anejo E -DB HE (Dic. 2019)
(W/m2K)
α 40 0,49 0,56
A 40 0,49 0,50
B 60 0,37 0,38
C 90 0,28 0,29
D 100 0,25 0,27
E 110 0,23 0,23
Aislamiento acústico - Cumplimiento CTE - DB HR (Dic. 2019)
Aislamiento a Ruido Aéreo "RA"
de la solución
(dBA)
Aislamiento a Ruido Aéreo "RA" exigido
s/ DB HR (Dic. 2019) en fachadas
(dBA)
42 (1) 30 ≥ RA ≥ 47 (2)

(1) No se considera el aporte de la masa de la hoja interior de ladrillo LH7. El resultado del cerramiento completo es mayor.
(2) Valores máximo y mínimo exigidos en la tabla 2.1 del DB HR-4, en función del uso del edificio y del índice de ruido día del entorno.

Memoria descriptiva

__m² de plancha de espuma rígida de poliestireno expandido (EPS), Grafipol TR-SATE SE “VALERO”, según UNE-EN 13163, de superficie lisa y mecanizado lateral recto, de ___ mm de espesor, resistencia térmica ___ m²K/W, conductividad térmica 0,031 W/(mK), Euroclase E de reacción al fuego, con código de designación EPS ‐ EN 13163 – L(2) – W(2) – T(1) – S(2) – P(5) – TR150  – BS150 – DS(N)2 – DS(70,90)1.

Prontuario de soluciones constructivas adaptadas al CTE DB-HE (Dic. 2019)


Ejemplo de detalle tipo
SATE-ETICS VISTA
PREVIA
PDF DWG
4.2.4_F4.1.c_TRSATE
Revestimiento continuo. Con cámara de trabajo. Aislamiento exterior

ACCEDA A NUESTRO CATÁLOGO INFORMÁTICO CON
150 ELEMENTOS CONSTRUCTIVOS Y MÁS DE 2.800 COMBINACIONES

PARA DIFERENTES TIPOS DE AISLANTES Y ZONAS CLIMÁTICAS

– Con espesores de aislamiento calculados para cada zona climática según Anejo E del DB-HE (Dic. 2019)
– Incluye valores de transmitancia térmica “U” de cada solución constructiva
– Documentación disponible para su descarga (.PDF, .DWG, .BDC)

INFORMACIÓN TÉCNICA

Conductividad
térmica (λ) :
0,031 W/mK
Espesores (1): Desde 20 mm
Largos estándar: 1000 mm
Ancho estándar: 500 mm
(1) Cortes a medida en múltiplos de 5 mm
Otras medidas a consultar
Corte:
Consulte con nosotros para más información

DESCARGAS

PRODUCTOS RELACIONADOS

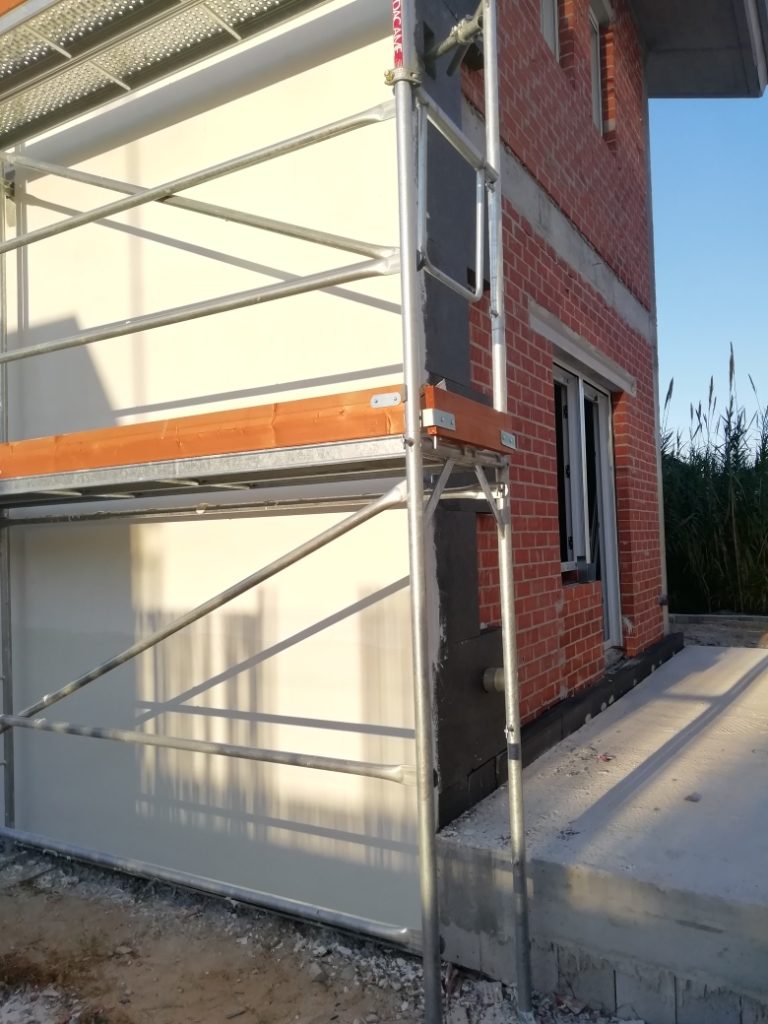

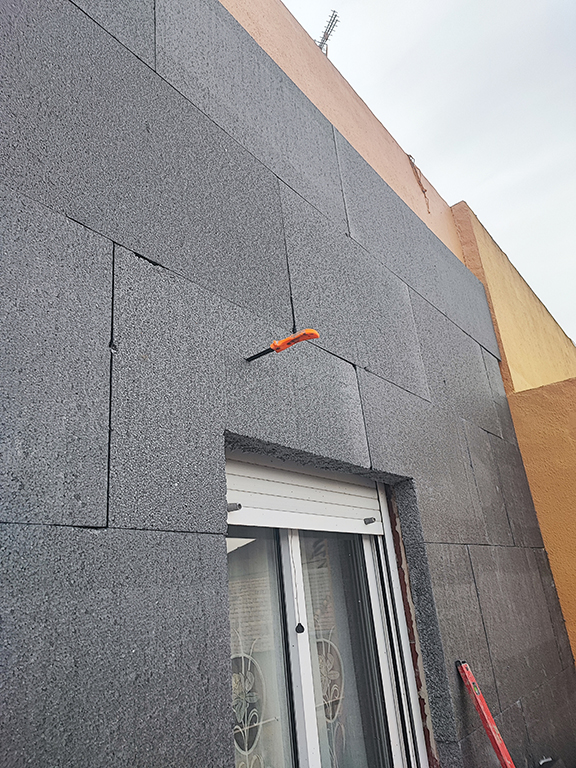

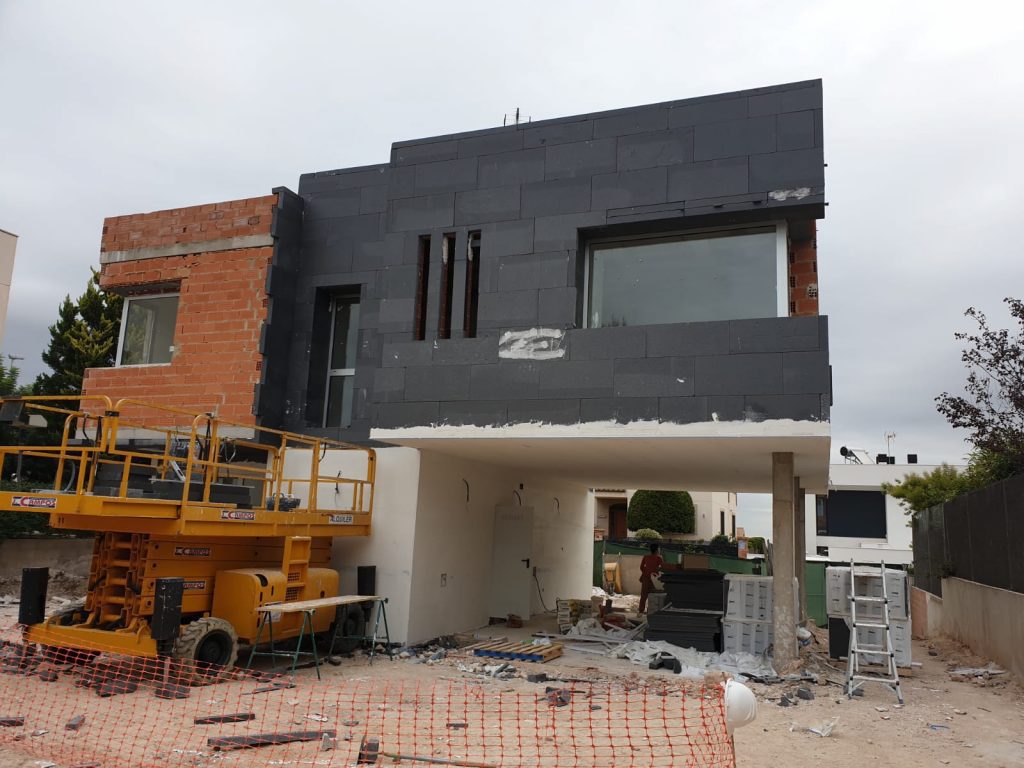

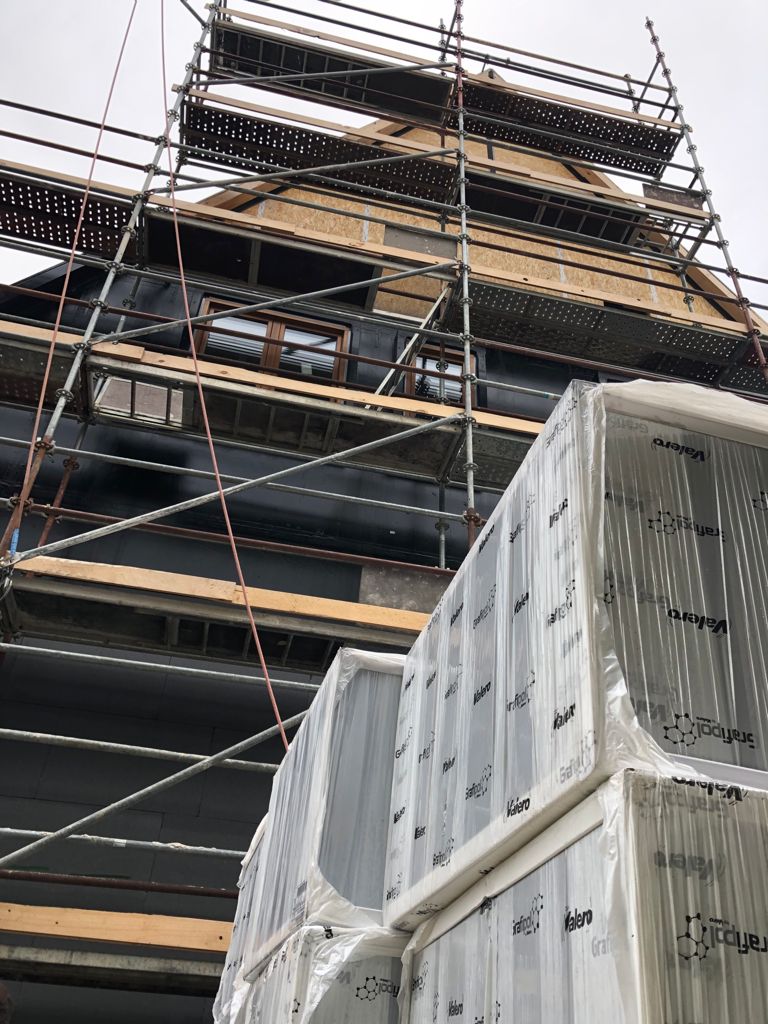

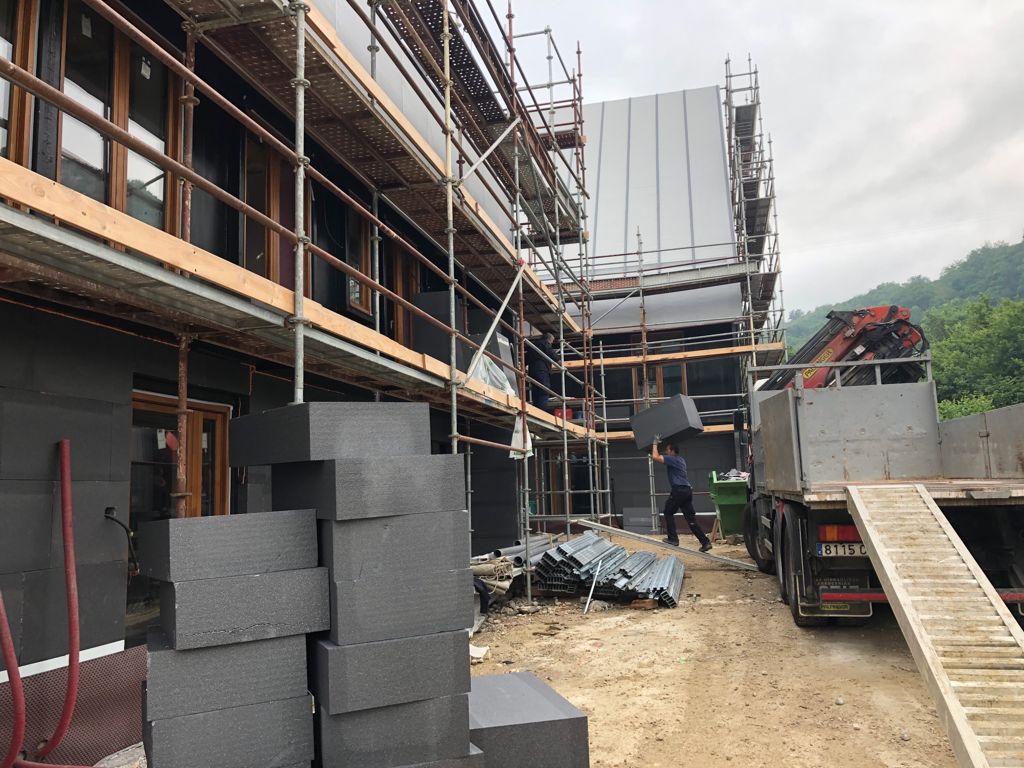

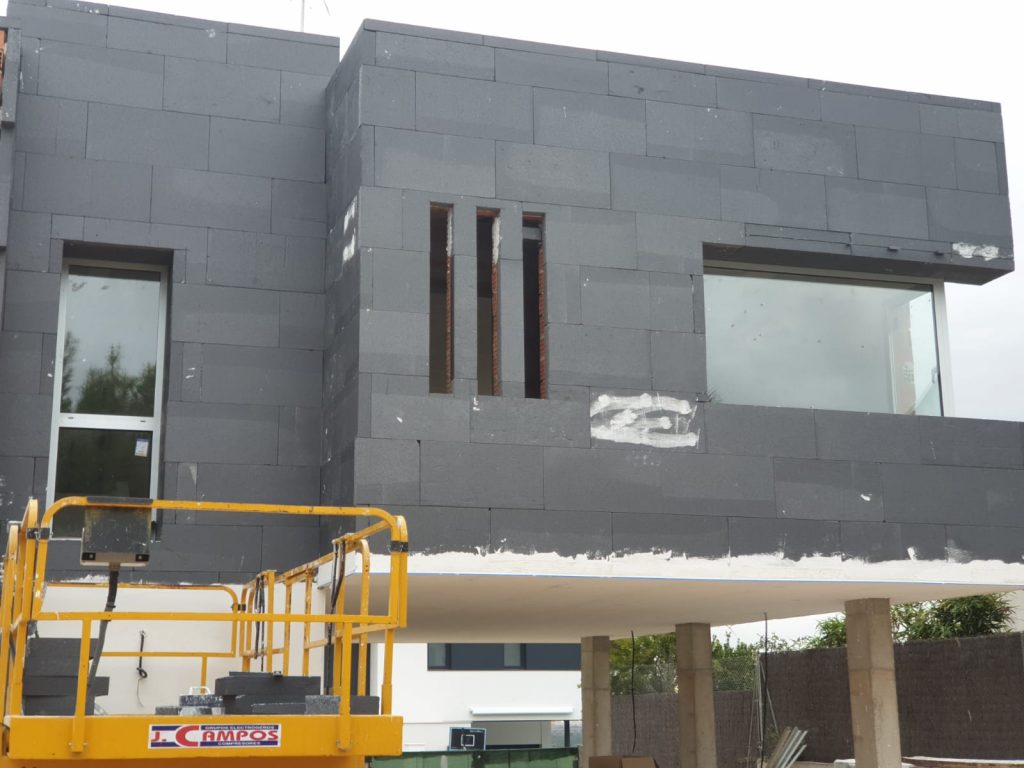

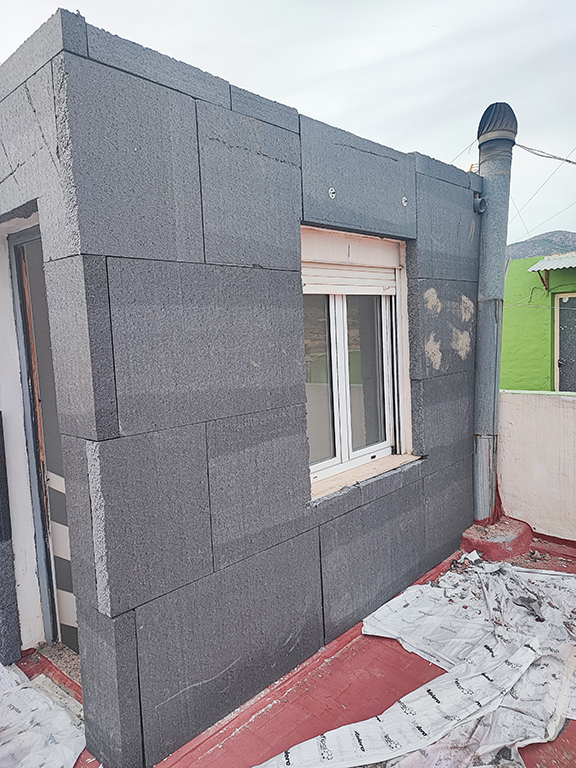

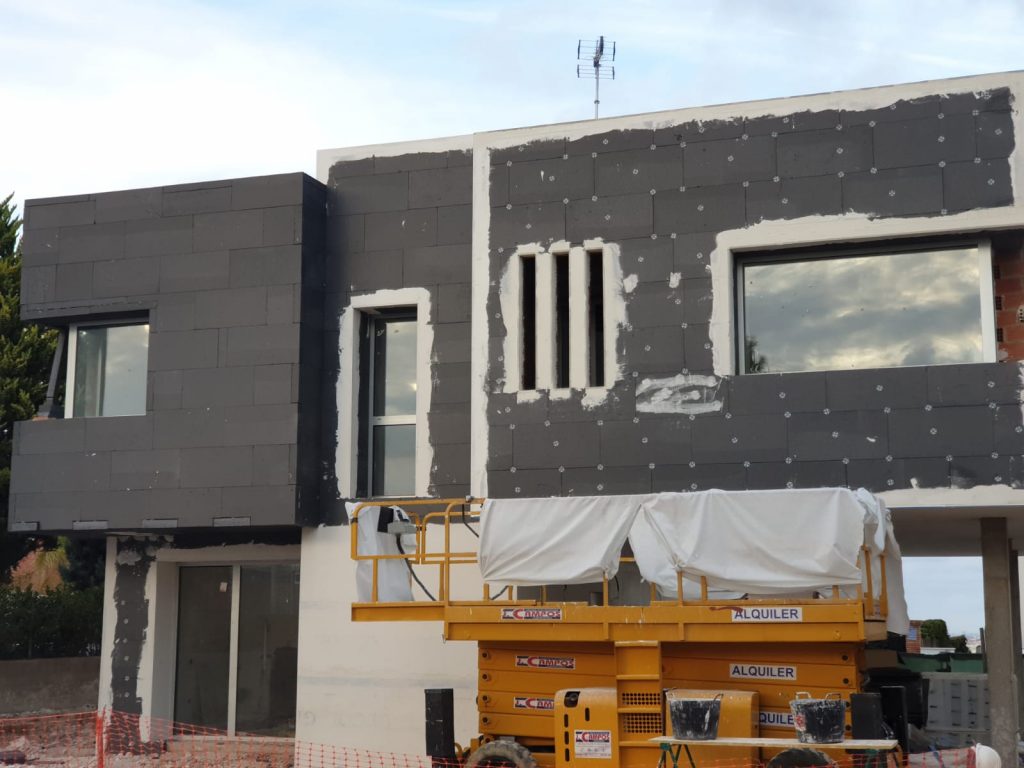

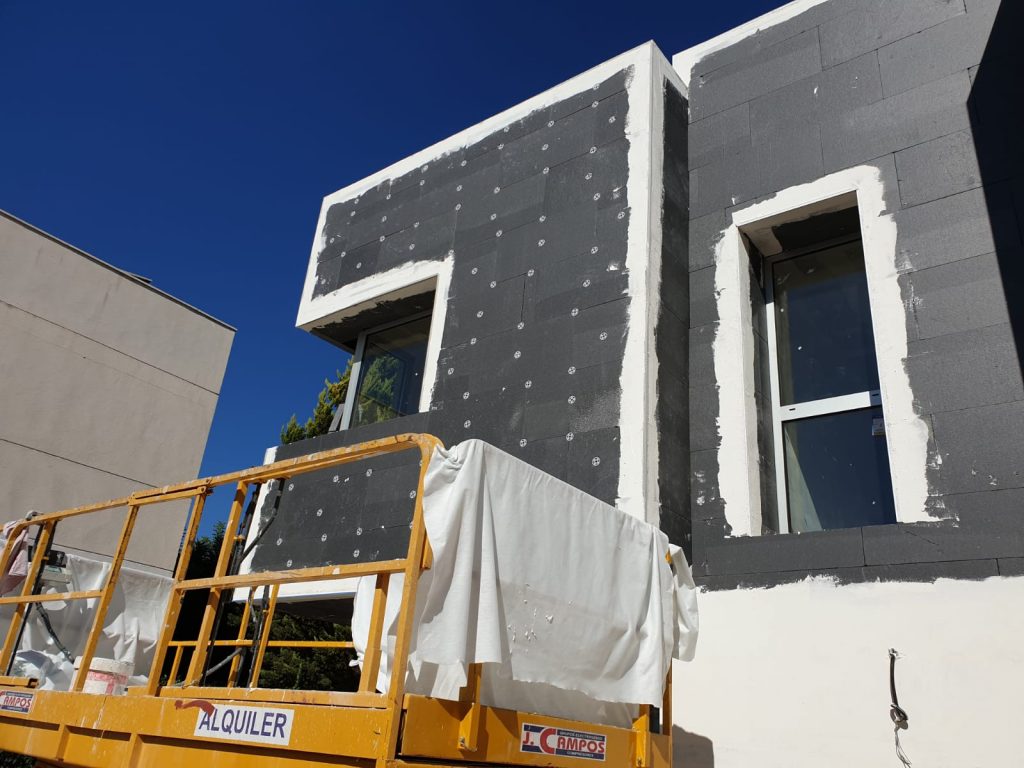

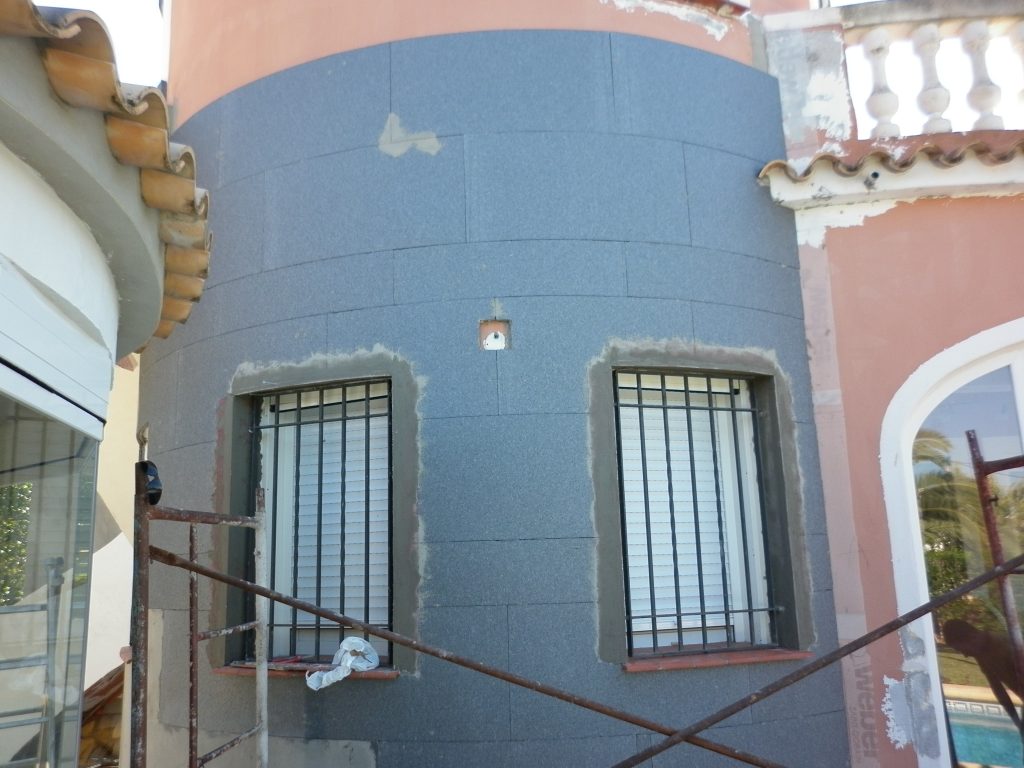

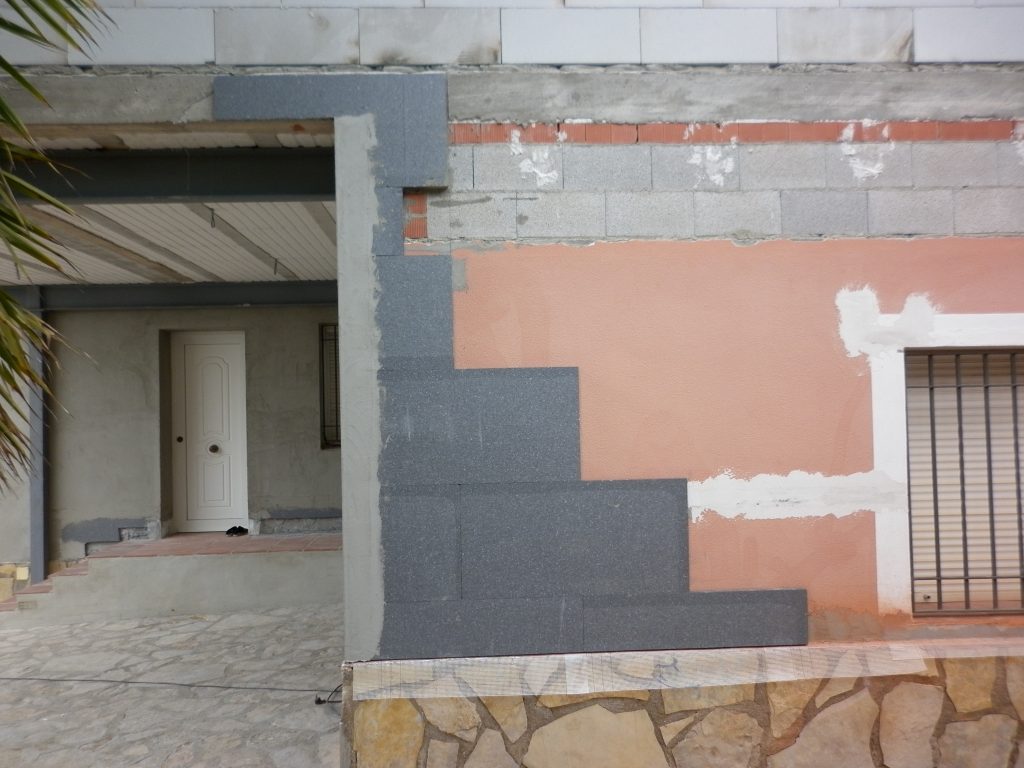

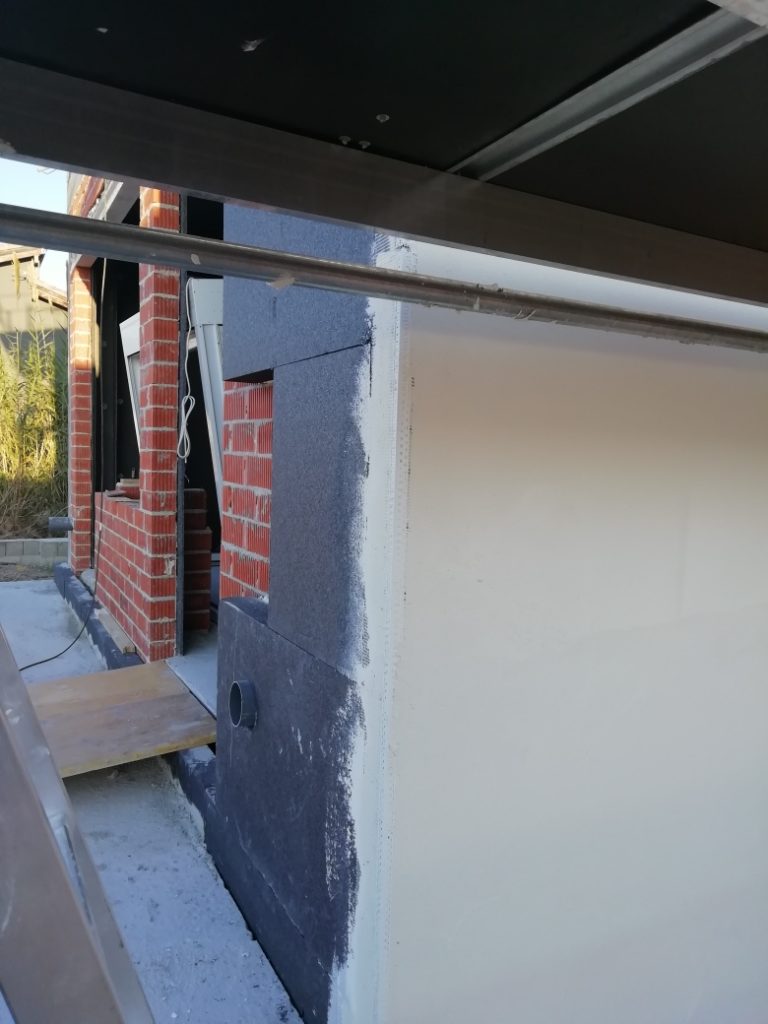

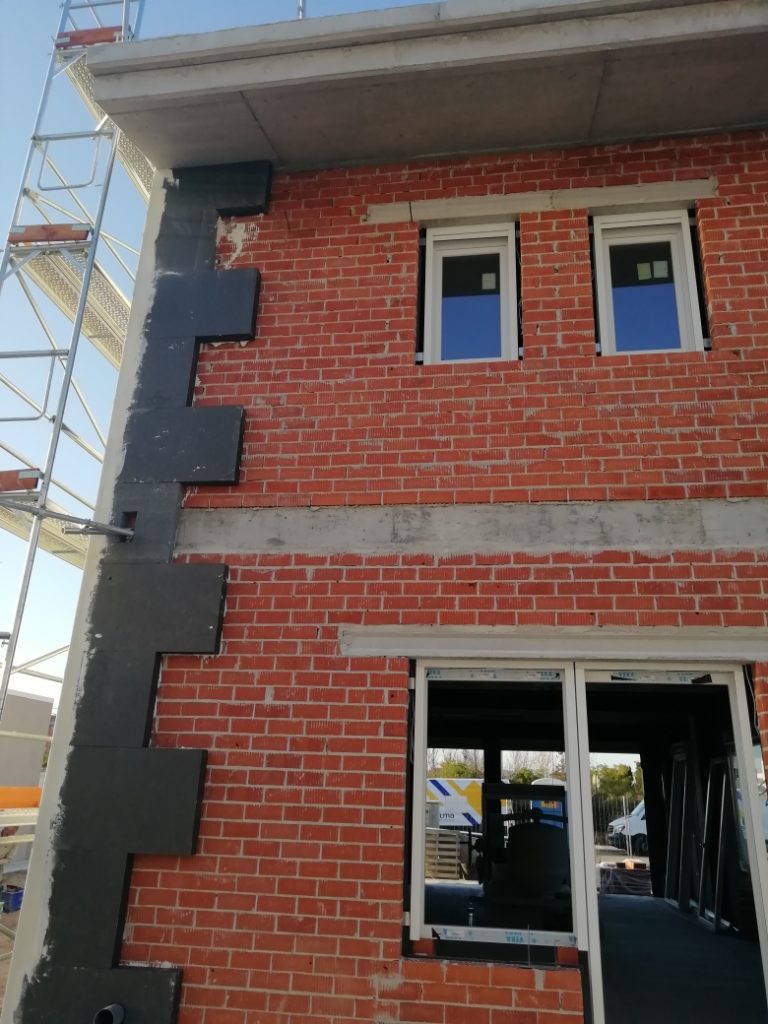

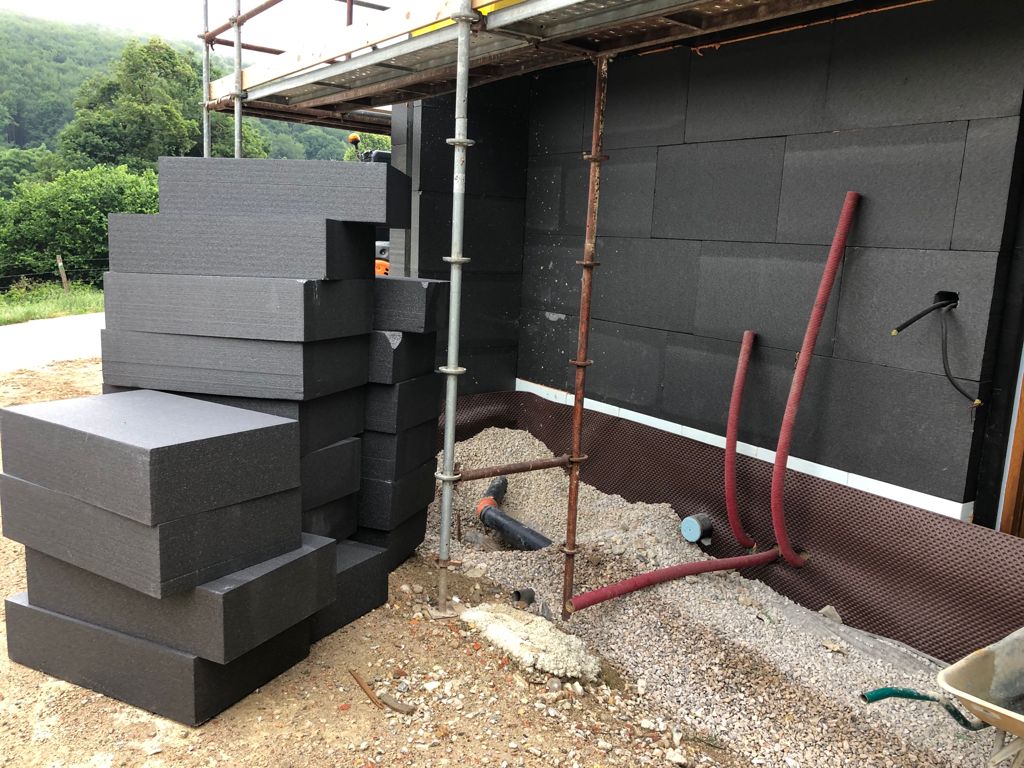

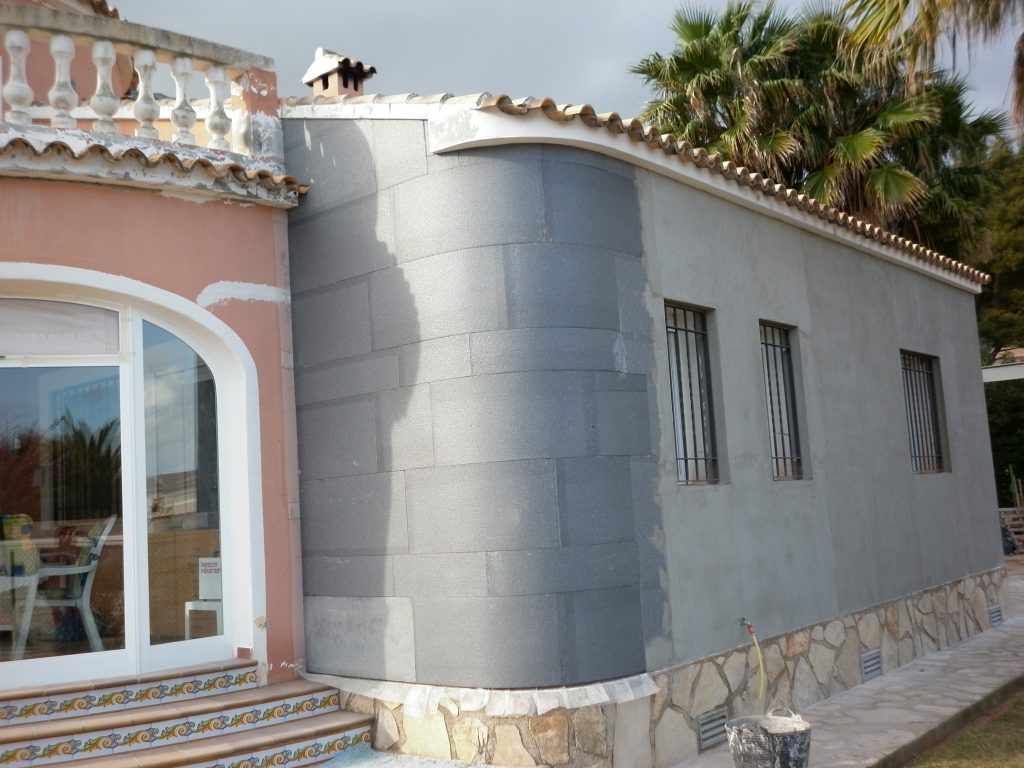

GALERIA
