DONPOL Azul

Cubiertas inclinadas

Donpol Azul son planchas de espuma rígida de poliestireno expandido (EPS) para aislamiento térmico, cumpliendo especificaciones técnicas de la norma UNE-EN 13163:2013, de color azul y con corte mecanizado a media madera para su fácil colocación y rotura de puentes térmicos.

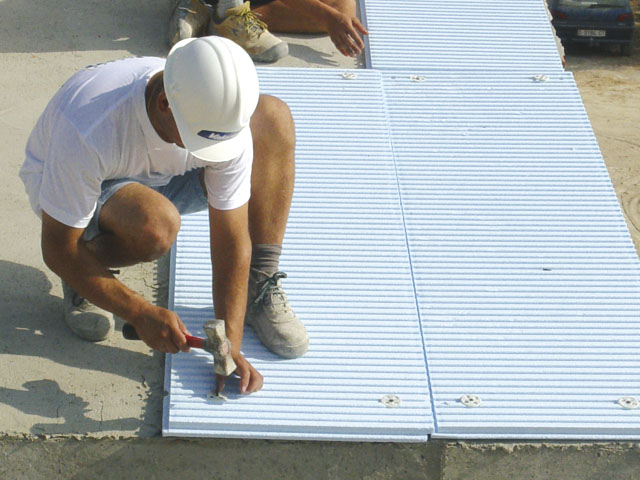

Posibilidad de fabricar con superficie mecanizada en forma de “grecado“, lo que facilita la adherencia de la capa de protección de teja en cubiertas inclinadas.

Gracias a su excelente valor de conductividad térmica de 0,033 W/mK, permite conseguir una mayor resistencia térmica con menor espesor que otras soluciones convencionales, posibilitando cumplir las exigencias establecidas en el Documento Básico DB-HE Ahorro de Energía, en su versión modificada de diciembre de 2019 reduciendo el espesor total de las cubiertas.

Asimismo, su alta resistencia a compresión, con un valor de 150 kPa, que es el recomendado según la norma UNE 92181 para su uso en cubiertas inclinadas y en planas no transitables de tipo tradicional, le hacen un producto idóneo para estas aplicaciones.

Se puede fabricar en cualquier espesor sin perder propiedades térmicas, es decir, sin que su valor de conductividad térmica empeore, ya que es estable en todos sus espesores.



Detalles constructivos

Ejemplo 1

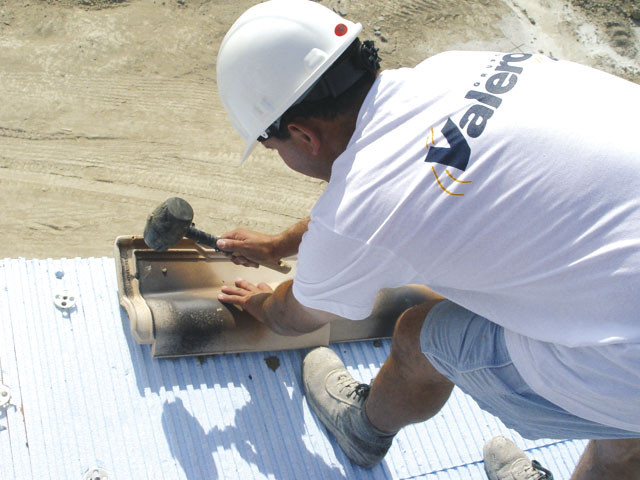

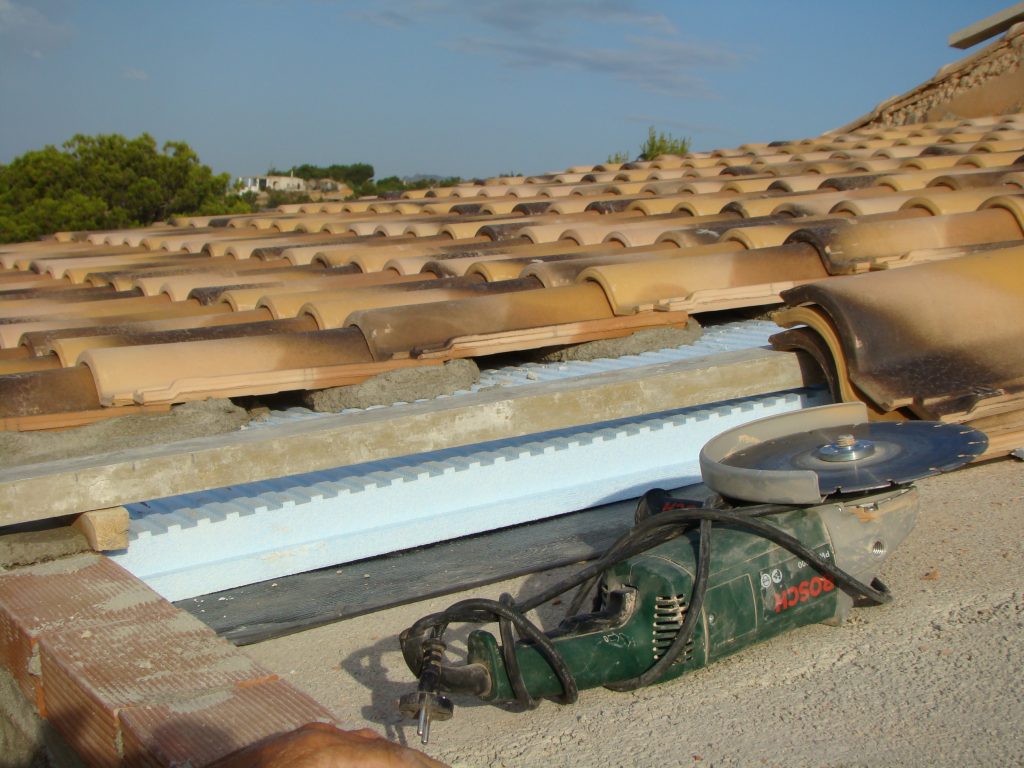

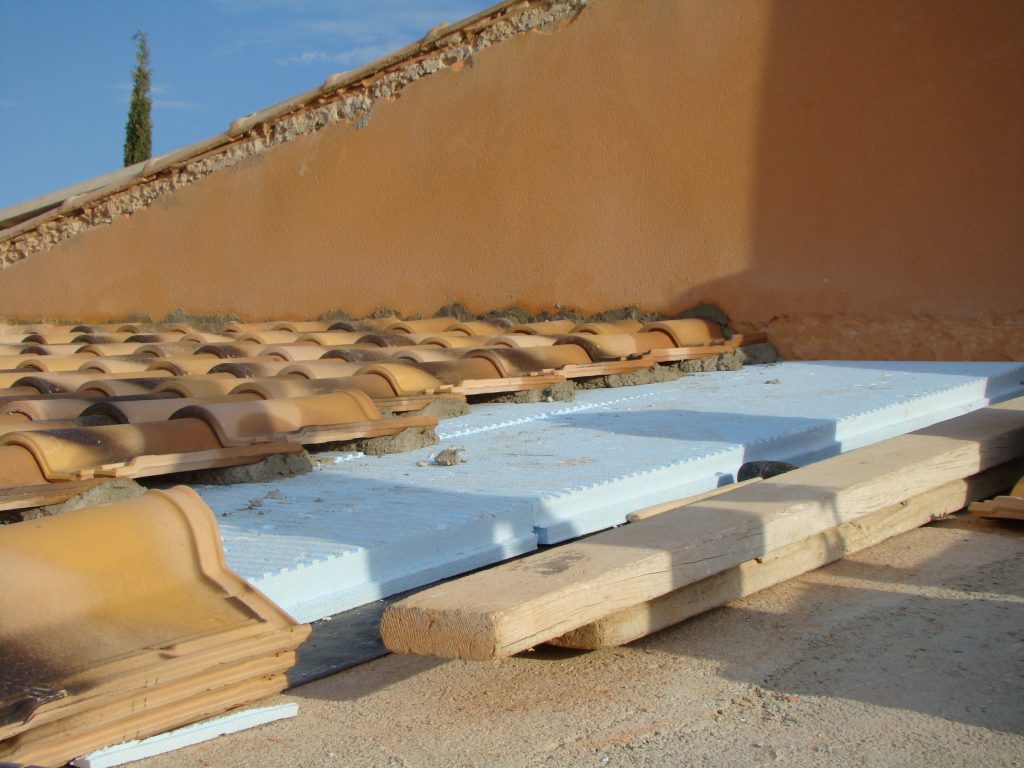

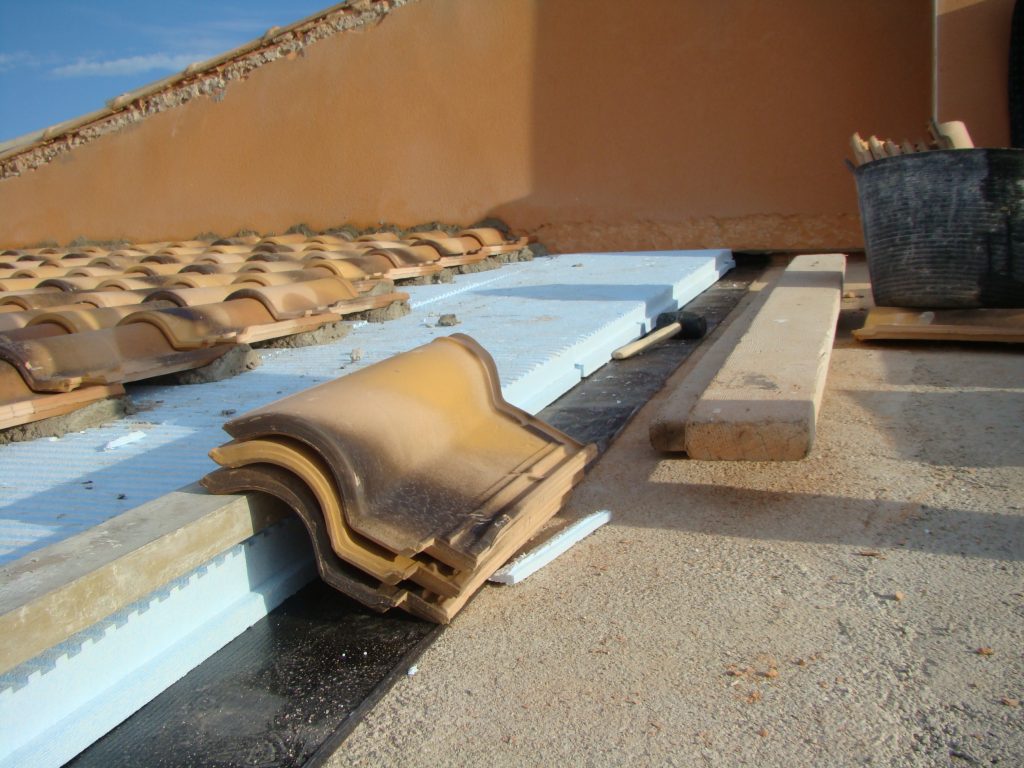

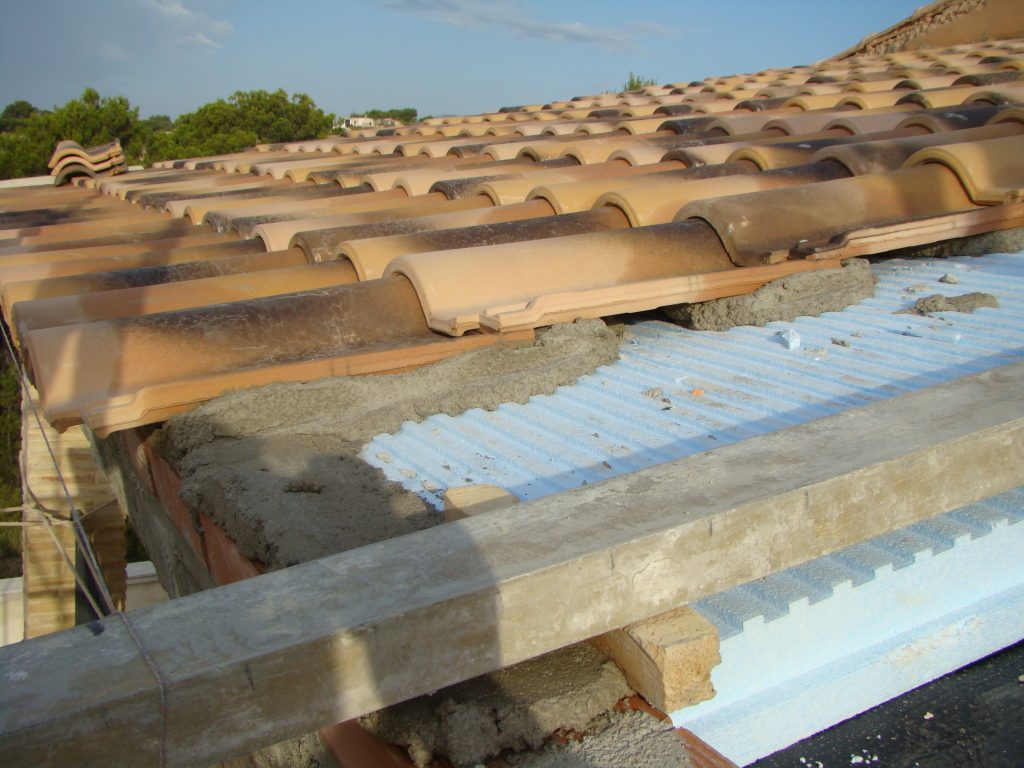

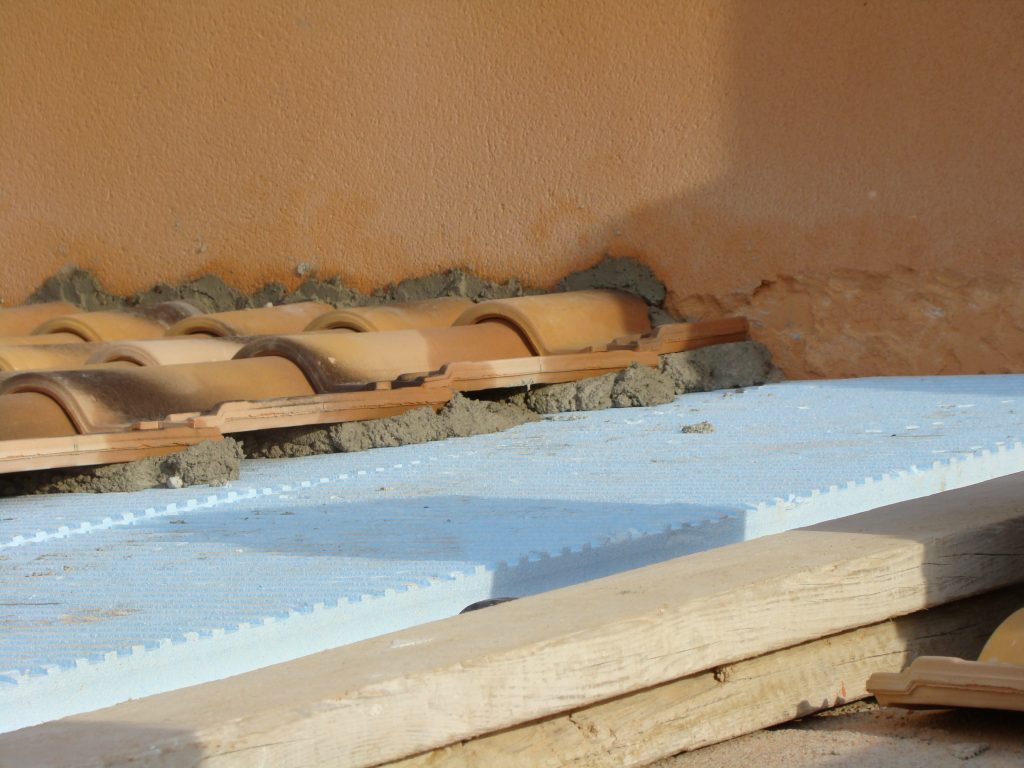

Aplicación en cubierta inclinada, no transitable, forjado inclinado, no ventilada, capa de protección de teja sobre aislante

SECCIÓN

DETALLE 3D

LEYENDA

  1. Capa de protección: teja
  2. Mortero de agarre
  3. Aislamiento térmico: DONPOL AZUL [grecado] (λ=0,033 W/mK)
  4. Capa separadora: geotextil
  5. Impermeabilización
  6. Forjado de hormigón armado
Aislamiento térmico - Cumplimiento CTE - DB HE (Dic. 2019)
Zona Climática Espesor "e"
(mm)
Transmitancia Térmica "U"
de la solución
(W/m2K)
Transmitancia Térmica "U" recomendada
s/ Anejo E -DB HE (Dic. 2019)
(W/m2K)
α 50 0,49 0,50
A 60 0,43 0,44
B 90 0,31 0,33
C 130 0,22 0,23
D 130 0,22 0,22
E 160 0,19 0,19

Ejemplo 2

Aplicación en cubierta inclinada, no transitable, forjado inclinado, no ventilada, capa de protección de teja sobre rastreles

SECCIÓN

DETALLE 3D

LEYENDA

  1. Capa de protección: teja
  2. Rastreles de madera
  3. Cámara de aire
  4. Aislamiento térmico: DONPOL AZUL (λ=0,033 W/mK)
  5. Capa separadora: geotextil
  6. Impermeabilización
  7. Forjado de hormigón armado
Aislamiento térmico - Cumplimiento CTE - DB HE (Dic. 2019)
Zona Climática Espesor "e"
(mm)
Transmitancia Térmica "U"
de la solución
(W/m2K)
Transmitancia Térmica "U" recomendada
s/ Anejo E -DB HE (Dic. 2019)
(W/m2K)
α 50 0,45 0,50
A 60 0,40 0,44
B 80 0,32 0,33
C 120 0,23 0,23
D 130 0,22 0,22
E 150 0,19 0,19
Características mecánicas recomendadas en cubiertas inclinadas (con rastreles o teja sobre aislante)
y cubiertas planas no transitables de tipo tradicional según norma UNE 92181-2017
Resistencia a compresión CS(10)
Donpol Azul
(kPa)
Resistencia a compresión CS(10)
recomendada s/ norma UNE 92181
(kPa)
150 150

Memoria descriptiva

___ m2 de plancha de espuma rígida de poliestireno expandido (EPS), Donpol Azul “VALERO”, según UNE-EN 13163, de superficie __________ y mecanizado lateral a media madera, de ___ mm de espesor, resistencia térmica ___ (m²K)/W, conductividad térmica 0,033 W/(mK), Euroclase E de reacción al fuego, con código de designación EPS ‐ EN 13163 – L(3) – W(3) – T(2) – S(5) – P(10) – CS(10)150 – BS250.

Prontuario de soluciones constructivas
adaptadas al CTE DB-HE (Dic. 2019)


Ejemplo de detalle tipo
CUBIERTAS VISTA
PREVIA
.PDF .DWG
(AutoCAD)
.BIB
(Cypetherm)
.BDC
(HULC)
4.1.9_C9.2.i.sr_DPAzulGR
Cubierta inclinada invertida.
Forjado inclinado.
No ventilada. Teja

ACCEDA A NUESTRO CATÁLOGO INFORMÁTICO CON
150 ELEMENTOS CONSTRUCTIVOS Y MÁS DE 2.800 COMBINACIONES

PARA DIFERENTES TIPOS DE AISLANTES Y ZONAS CLIMÁTICAS

– Con espesores de aislamiento calculados para cada zona climática según Anejo E del DB-HE (Dic. 2019)
– Incluye valores de transmitancia térmica “U” de cada solución constructiva
– Documentación disponible para su descarga (.PDF, .DWG, .BDC, .BIB)

INFORMACIÓN TÉCNICA

Conductividad
térmica (λ) :
0,033 W/mK
Resistencia
a compresión:
≥ 150 kPa
Espesores (1): Desde 30 mm
Largos estándar: 1000 mm y 2000 mm
Ancho estándar: 600 mm
(1) Cortes a medida en múltiplos de 5 mm
Otras medidas a consultar
Corte:
Superficie:
Consulte con nosotros para más información
