Cubiertas Inclinadas

Teja con rastrel sobre aislante

Grafipol Cubiertas Inclinadas son planchas de espuma rígida de poliestireno expandido (EPS) negro de baja conductividad térmica, cumpliendo especificaciones técnicas de la norma UNE-EN 13163, con materia prima específica para aumentar poder de aislamiento térmico con respecto a un EPS convencional.

Debido a sus excelentes prestaciones térmicas y alta resistencia mecánica, está especialmente recomendado para su uso en cubiertas inclinadas como aislante bajo teja con rastreles, así como en cubiertas planas no transitables de tipo tradicional (no invertidas).

Su excelente valor de conductividad térmica λ=0,029 W/mK, permite conseguir una alta resistencia térmica con menor espesor que los sistemas convencionales, posibilitando cumplir las exigencias establecidas en el Documento Básico Ahorro de Energía DB-HE, en su versión modificada de diciembre de 2019 reduciendo el espesor total de las cubiertas.

Asimismo, su alta resistencia a compresión, con un valor de 150 KPa, que es el recomendado según la norma UNE 92181 para su uso en cubiertas inclinadas y en planas no transitables de tipo tradicional, le hacen un producto idóneo para estas aplicaciones.

Se puede fabricar en cualquier espesor sin perder propiedades térmicas, es decir, sin que su valor de conductividad térmica empeore, ya que es estable en todos sus espesores.

Detalle constructivo

Aplicación en cubierta inclinada, no transitable, forjado inclinado, no ventilada, capa de protección de teja.

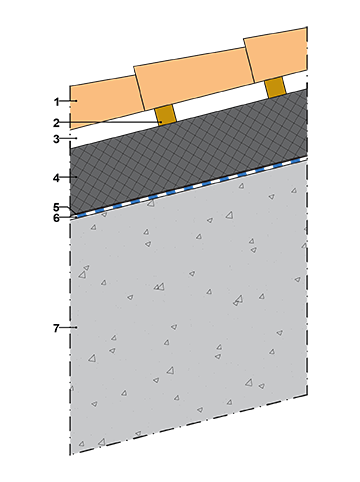

Sección

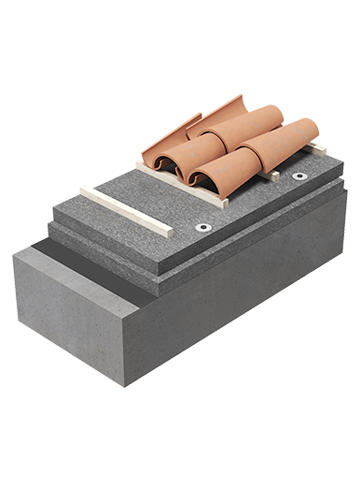

Detalle 3D

LEYENDA

  1. Capa de protección: teja cerámica
  2. Rastreles de madera
  3. Cámara de aire
  4. Aislamiento térmico: GRAFIPOL CUBIERTAS INCLINADAS (λ = 0,029 W/mK)
  5. Capa separadora: geotextil
  6. Impermeabilización
  7. Forjado de hormigón armado
Aislamiento térmico - Cumplimiento CTE - DB HE (Dic. 2019)
Zona Climática Espesor "e"
(mm)
Transmitancia Térmica "U"
de la solución
(W/m2K)
Transmitancia Térmica "U" recomendada
s/ Anejo E -DB HE (Dic. 2019)
(W/m2K)
α 40 0,48 0,50
A 50 0,41 0,44
B 70 0,32 0,33
C 110 0,22 0,23
D 110 0,22 0,22
E 130 0,19 0,19
Características mecánicas recomendadas en cubiertas inclinadas (con rastreles o teja sobre aislante)
y cubiertas planas no transitables de tipo tradicional según norma UNE 92181-2017
Resistencia a compresión CS(10)
Grafipol Cubiertas Inclinadas
(KPa)
Resistencia a compresión CS(10)
recomendada s/ norma UNE 92181
(KPa)
150 150

Memoria descriptiva

___ m² de plancha de espuma rígida de poliestireno expandido (EPS), Grafipol Cubiertas Inclinadas “VALERO”, según UNE-EN 13163, de superficie lisa y mecanizado lateral a media madera, de ___ mm de espesor, resistencia térmica ___ m²K/W, conductividad térmica 0,029 W/(mK), Euroclase E de reacción al fuego, con código de designación EPS ‐ EN 13163 – L(3) – W(3) – T(2) – S(5) – P(10) – BS250 ‐ DS(N)2 – CS(10)150.

Prontuario de soluciones constructivas
adaptadas al CTE DB-HE (Dic. 2019)


Ejemplo de detalle tipo
CUBIERTAS INCLINADAS VISTA
PREVIA
PDF DWG
4.1.9_C9.2.i_GPCinc
Cubierta inclinada invertida. Forjado inclinado. No ventilada. Teja

ACCEDA A NUESTRO CATÁLOGO INFORMÁTICO CON
150 ELEMENTOS CONSTRUCTIVOS Y MÁS DE 2.800 COMBINACIONES

PARA DIFERENTES TIPOS DE AISLANTES Y ZONAS CLIMÁTICAS

– Con espesores de aislamiento calculados para cada zona climática según Anejo E del DB-HE (Dic. 2019)
– Incluye valores de transmitancia térmica “U” de cada solución constructiva
– Documentación disponible para su descarga (.PDF, .DWG, .BDC)

INFORMACIÓN TÉCNICA

Conductividad
térmica (λ):
0,029 W/mK
Resistencia a compresión: ≥ 150 kPa
Espesores (1): Desde 30 mm
Largos estándar: 1000 mm y 2000 mm
Ancho estándar: 600 mm
(1) Cortes a medida en múltiplos de 5 mm
Otras medidas a consultar
Corte:
Consulte con nosotros para más información
