GV-SATE

Aislamiento por el exterior

GV-SATE son planchas de espuma rígida de poliestireno expandido (EPS), cumpliendo especificaciones técnicas de la norma UNE-EN 13163, de color blanco y con corte recto.

Está sometido a un proceso de estabilizado previo para asegurar una mayor estabilidad dimensional, que permite prevenir posibles fisuras, grietas y desprendimientos frente a los cambios bruscos de temperatura.

Con una conductividad térmica de 0,036 W/mK, y su proceso de estabilizado previo, está especialmente recomendado para su aplicación en sistemas de aislamiento térmico por el exterior (SATE-ETICS).

Detalle constructivo

Aplicación en cerramiento de hoja principal de 1/2 pie de fábrica cerámica, con revestimiento continuo, sin cámara de aire, aislamiento por el exterior

SECCIÓN

DETALLE 3D

LEYENDA

  1. Revestimiento exterior continuo para sistema SATE: Capa base de mortero flexible armado con malla de fibra de vidrio antiálcalis; imprimación acrílica impermeable al agua y permeable al vapor de agua; acabado con capa de mortero acrílico
  2. Aislamiento: EPS GV-SATE (λ = 0,036 W/mK)
  3. Hoja principal: fábrica de 1/2 pie de ladrillo cerámico perforado para revestir
  4. Cámara de trabajo
  5. Hoja interior: tabique de ladrillo cerámico LH7
  6. Revestimiento interior: enlucido de yeso
Aislamiento térmico - Cumplimiento CTE - DB HE (Dic. 2019)
Zona ClimáticaEspesor "e"
(mm)
Transmitancia Térmica "U"
de la solución (W/m2K)
Transmitancia Térmica "U" recomendada
s/ Anejo E -DB HE 2018 (W/m2K)
α 40 0,54 0,56
A 50 0,47 0,50
B 70 0,37 0,38
C 100 0,28 0,29
D 110 0,26 0,27
E 130 0,23 0,23
Aislamiento acústico - Cumplimiento CTE - DB HR (Dic. 2019)
Aislamiento a Ruido Aéreo "RA"
de la solución
(dBA)
Aislamiento a Ruido Aéreo "RA" exigido
s/ DB HR (Dic. 2019) en fachadas
(dBA)
53 (1) 30 ≥ RA ≥ 47 (2)

(1) Valor correspondiente a solución constructiva de doble hoja de fábrica y aislamiento Grafipol, según ensayo in situ realizado por el laboratorio Acusttel, con nº de informe 19.0211.CA.0019, con hoja exterior más ligera, por tanto, más desfavorable para el aislamiento acústico.
(2) Valores máximo y mínimo exigidos en la tabla 2.1 del DB HR-4, en función del uso del edificio y del índice de ruido día del entorno.

Memoria descriptiva

___m² de plancha de espuma rígida de poliestireno expandido (EPS), EPS GV-SATE SE “VALERO”, según UNE-EN 13163, de superficie lisa y mecanizado lateral recto, de ___ mm de espesor, resistencia térmica ___ m²K/W, conductividad térmica 0,036 W/(mK), Euroclase E de reacción al fuego, con código de designación EPS ‐ EN 13163 – L(2) – W(2) – T(1) – S(2) – P(3) – TR150  – BS150 – DS(N)2 – DS(70,90)1.

Prontuario de soluciones constructivas adaptadas al CTE DB-HE (Dic. 2019)


Ejemplo de detalle tipo
SATE-ETICS VISTA
PREVIA
.PDF .DWG
(AutoCAD)
.BIB
(Cypetherm)
.BDC
(HULC)
4.2.4_F4.1.c_GVSATE
Revestimiento continuo. Con cámara de trabajo. Aislamiento exterior

ACCEDA A NUESTRO CATÁLOGO INFORMÁTICO CON
150 ELEMENTOS CONSTRUCTIVOS Y MÁS DE 2.800 COMBINACIONES

PARA DIFERENTES TIPOS DE AISLANTES Y ZONAS CLIMÁTICAS

Con espesores calculados para cada zona climática según Anejo E del DB-HE (Dic. 2019)
Incluye valores de transmitancia térmica “U” de cada solución, calculada con HULC
Documentación disponible para su descarga (.PDF, .DWG, .BDC, .BIB)

INFORMACIÓN TÉCNICA

Conductividad térmica (λ): 0,036 W/mK
Espesores(1): Desde 20 mm
Largo estándar: 1000 mm
Anchos estándar: 500 mm y 600 mm
(1) Cortes a medida en múltiplos de 5 mm
Otras medidas a consultar
Corte:
Consulte con nosotros para más información

DESCARGAS

PRODUCTOS RELACIONADOS

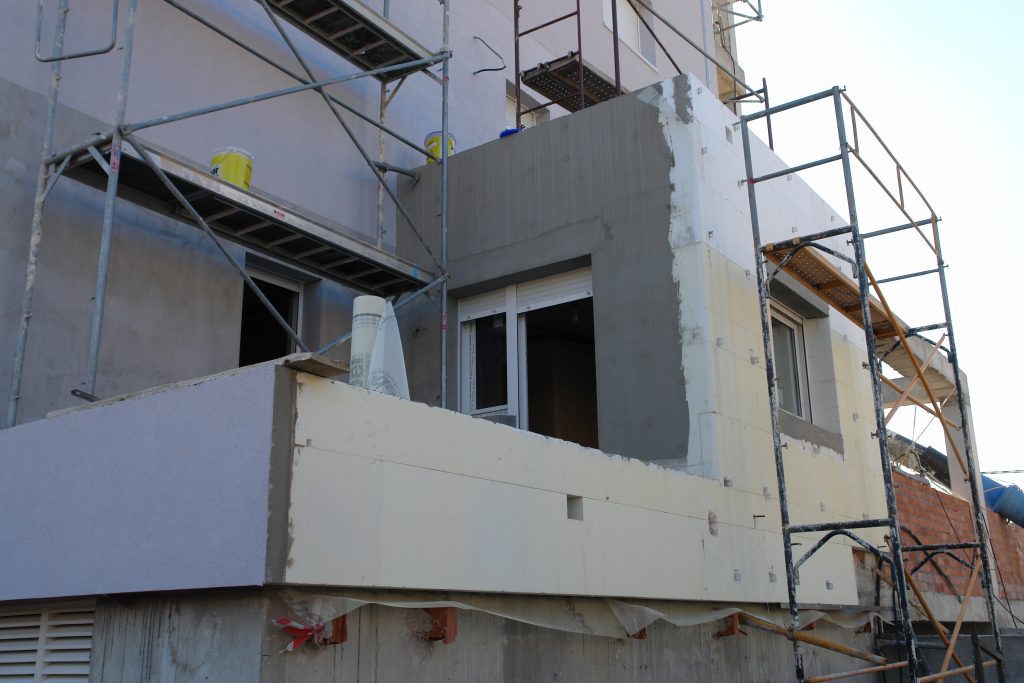

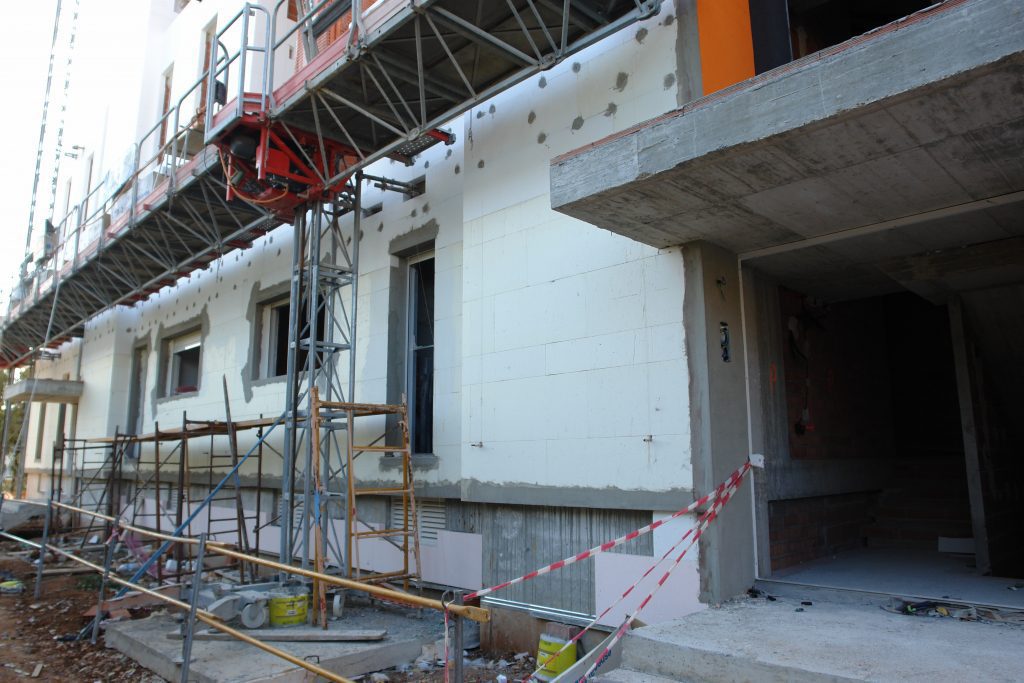

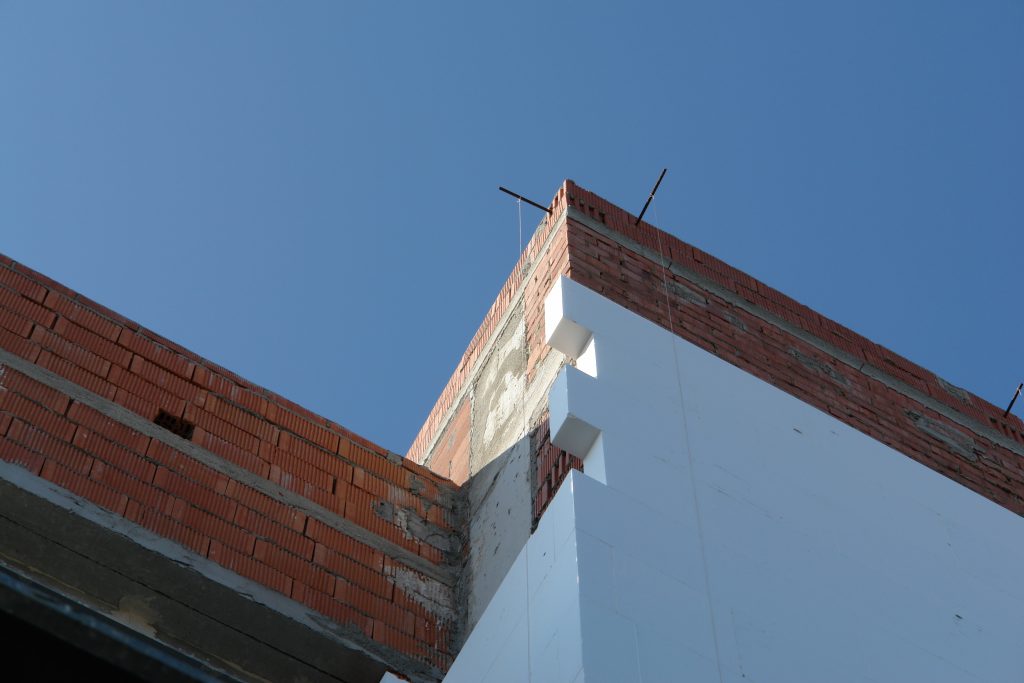

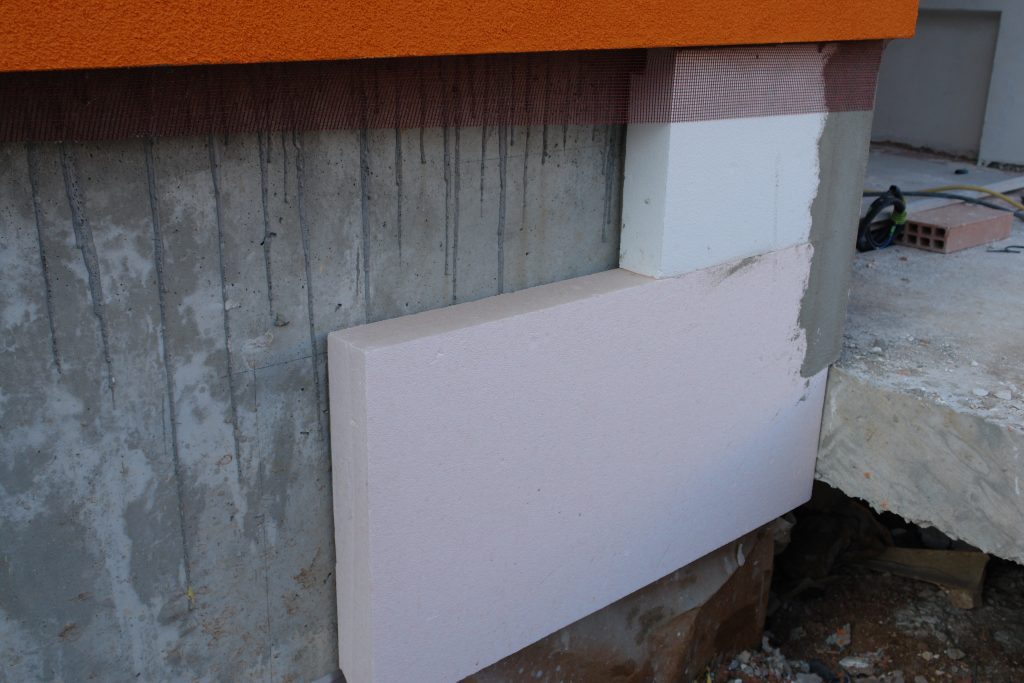

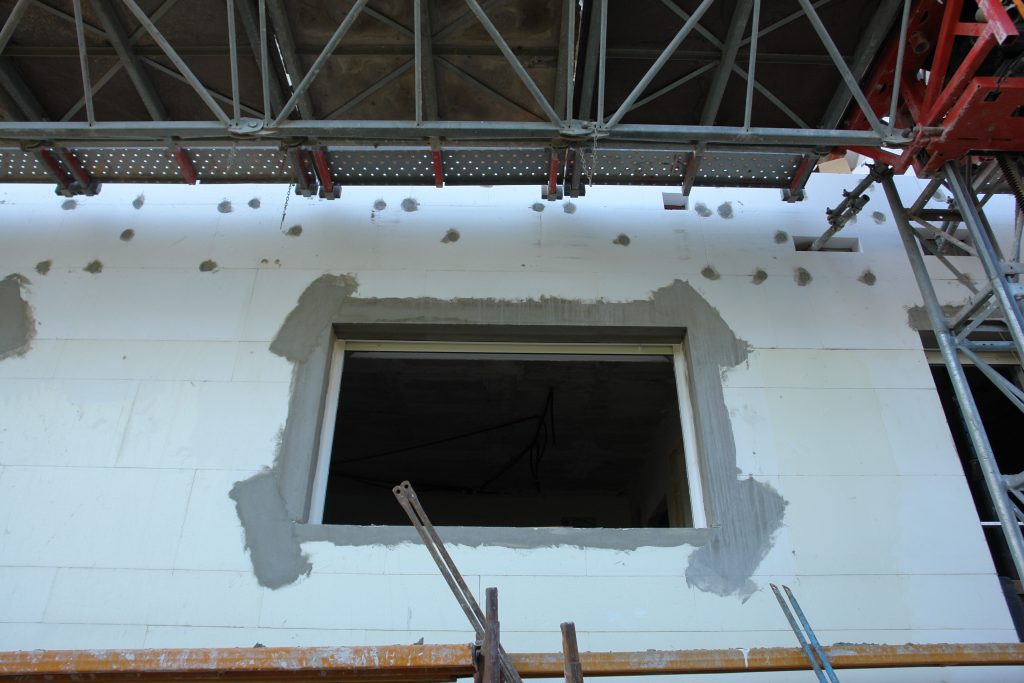

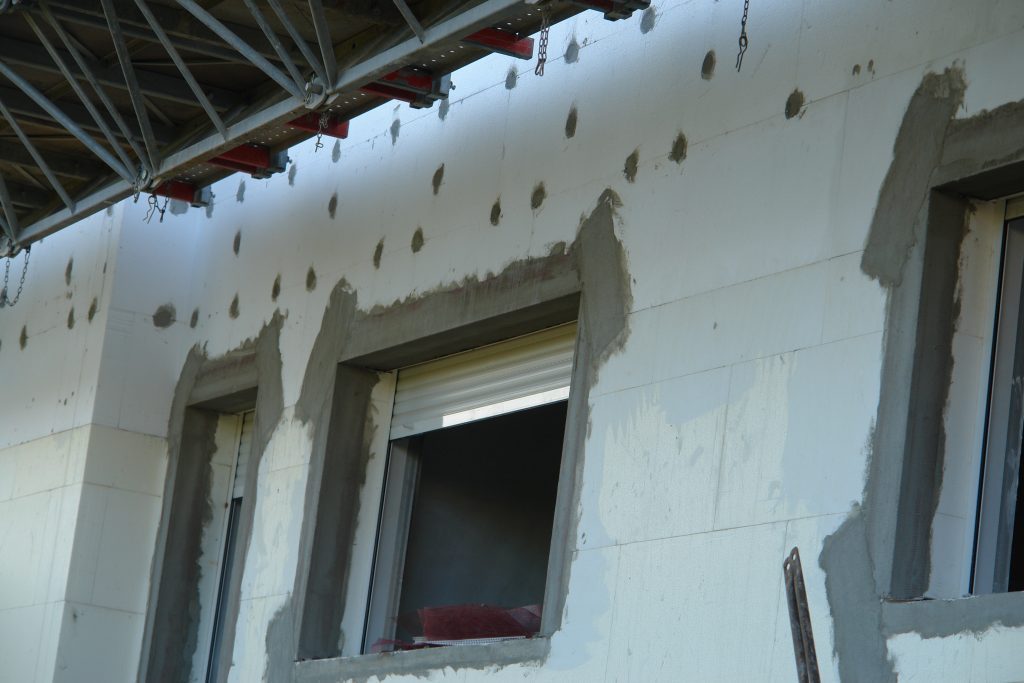

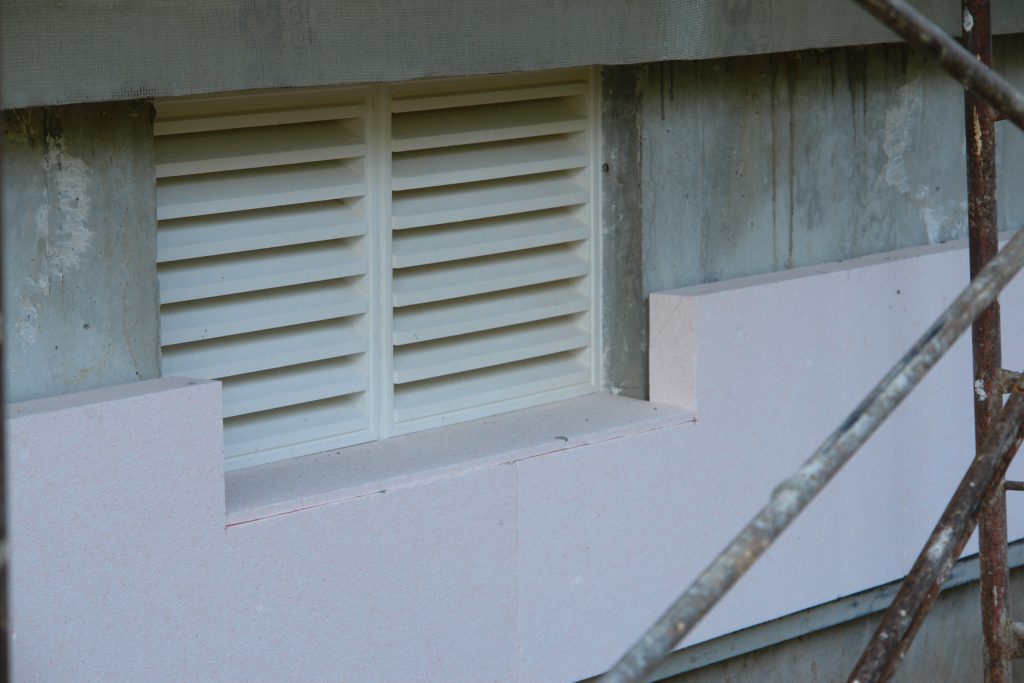

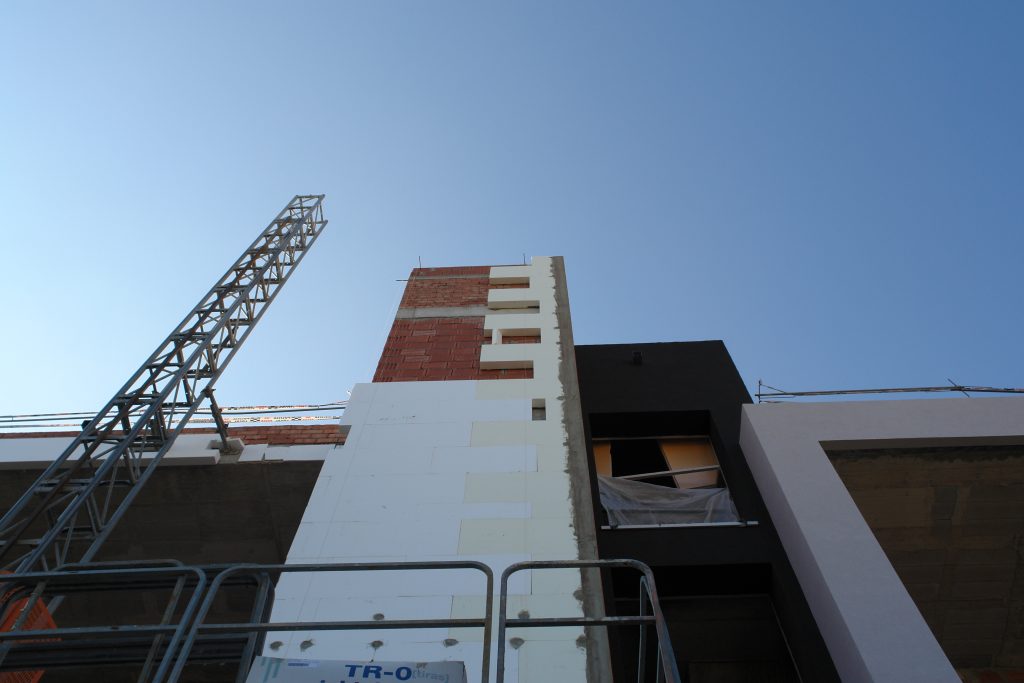

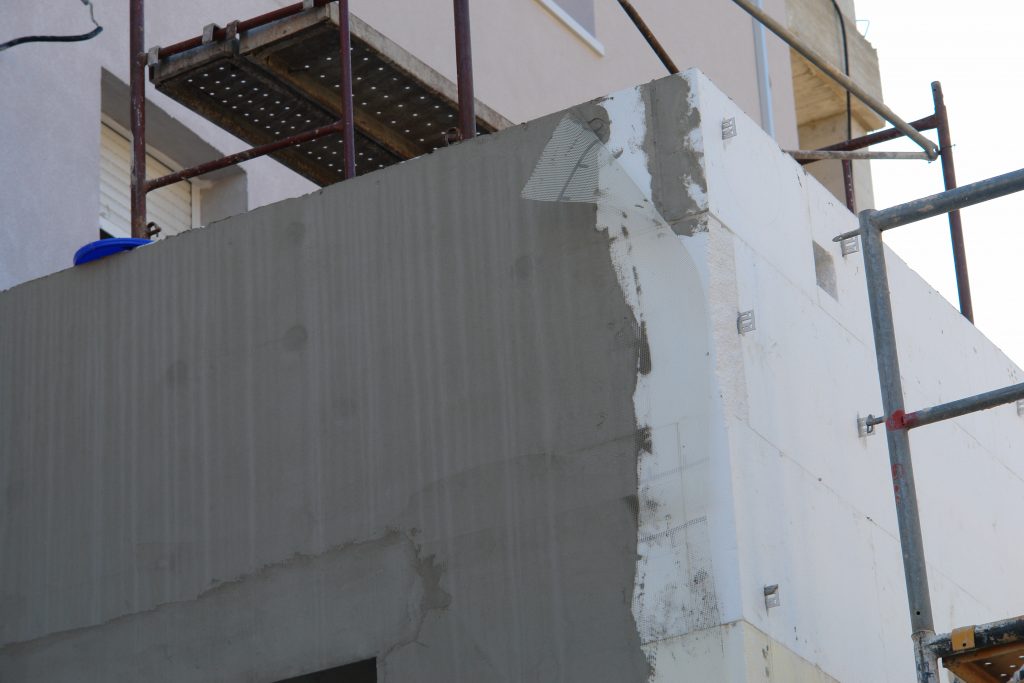

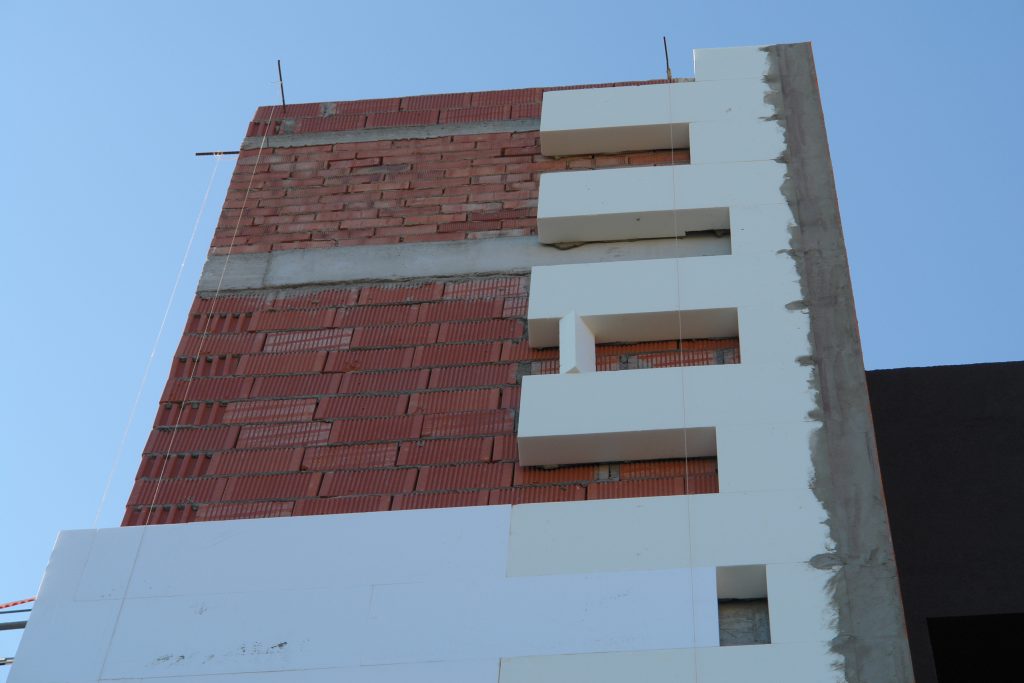

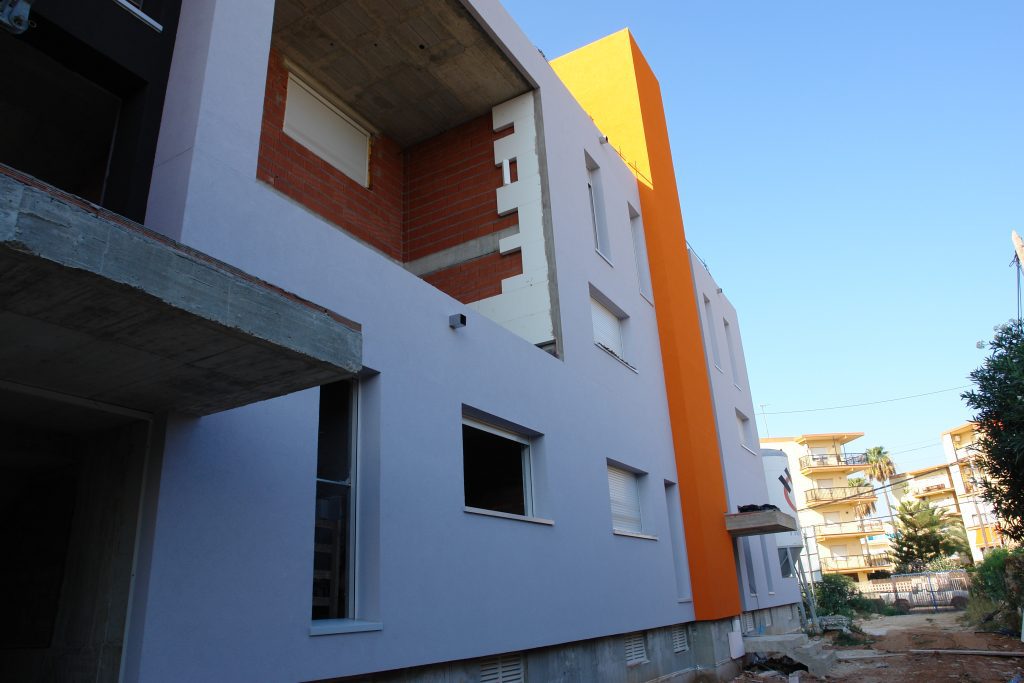

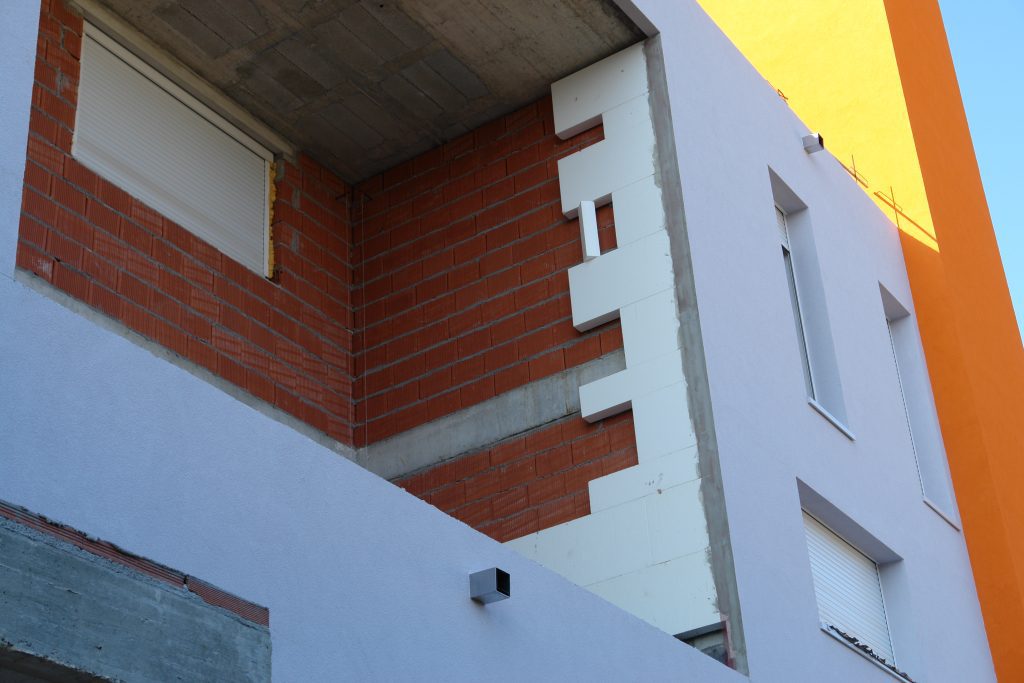

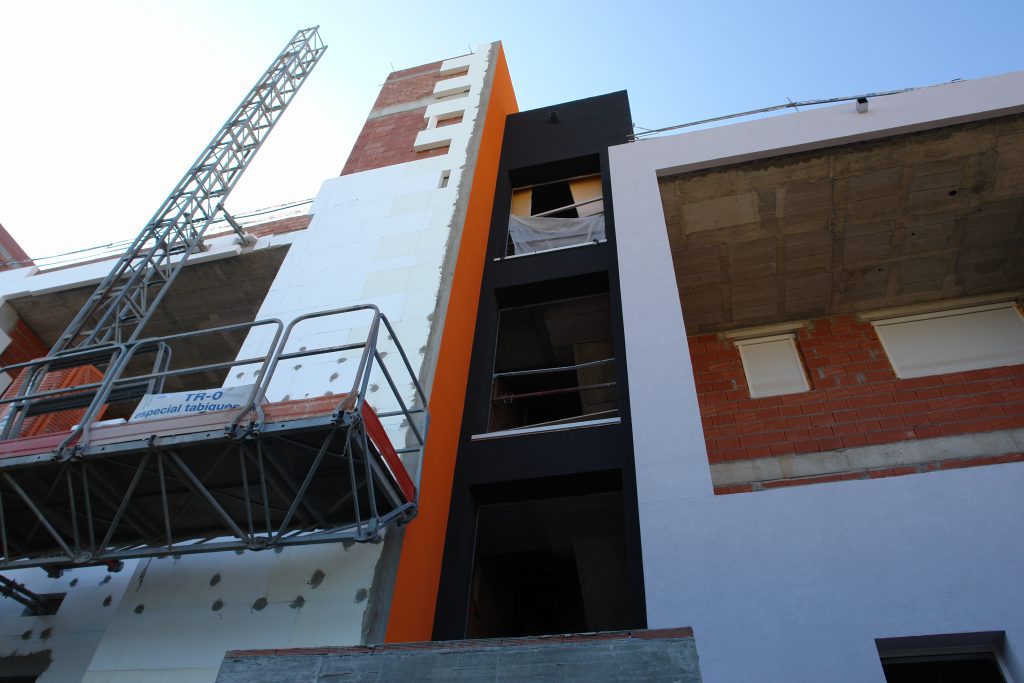

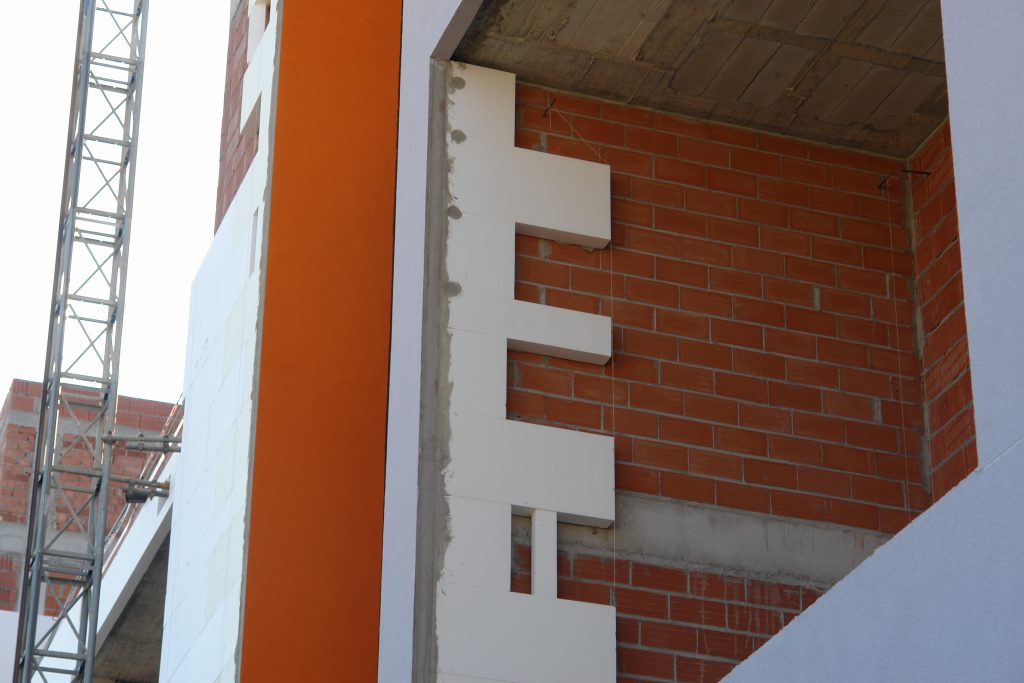

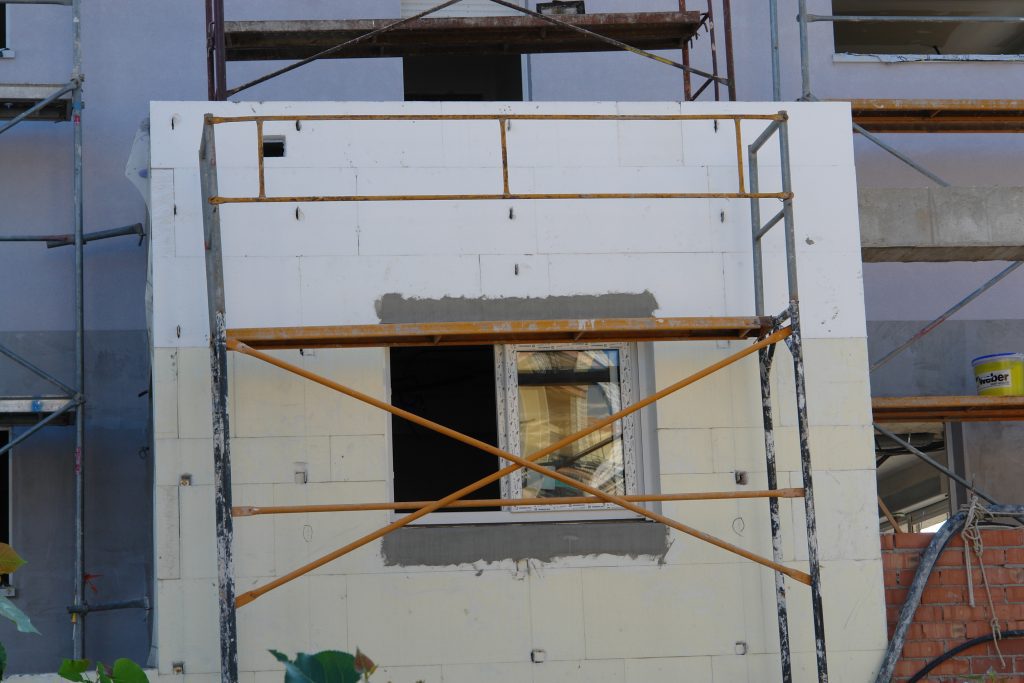

GALERIA
