Frente Forjado

Solución para puentes térmicos

Grafipol Frente Forjado son planchas de espuma rígida de poliestireno expandido (EPS) negro de baja conductividad térmica, cumpliendo especificaciones técnicas de la norma UNE-EN 13163, con materia prima específica para aumentar su poder de aislamiento térmico con respecto a un EPS convencional.

Debido a sus excelentes prestaciones térmicas y su diseño específico, está especialmente indicado para aislar los frentes de forjado y pilares en edificios con estructura de hormigón armado y aislamiento por el interior, minimizando los puentes térmicos que se forman en el encuentro de la fachada con el forjado, así como en los pilares integrados en fachada.

Con formatos disponibles para varias posibilidades de aplicación en función de la tipología y revestimiento de la fachada.

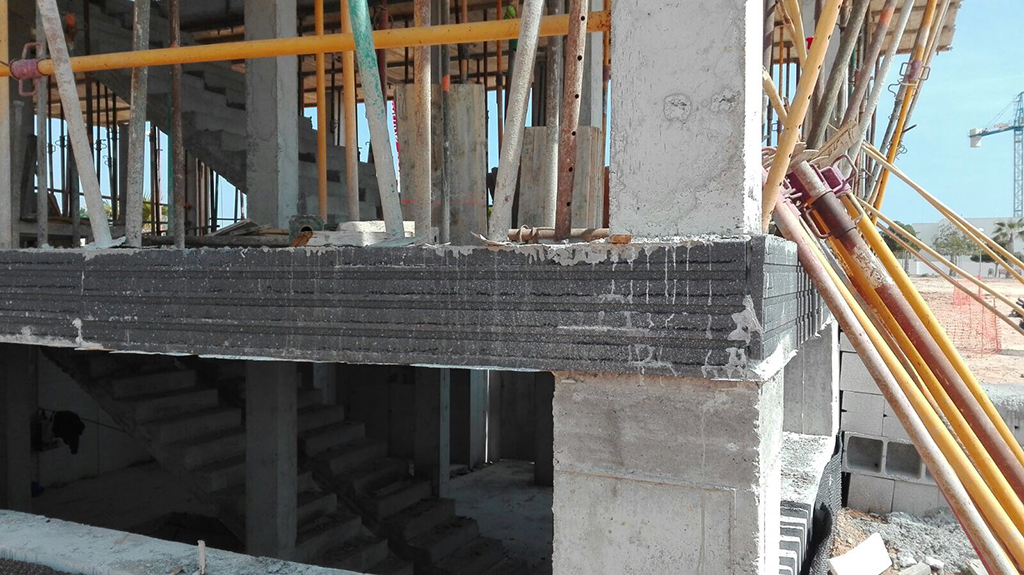

Se puede colocar antes del proceso de hormigonado de la estructura, fijado (clavado o pegado) al elemento de encofrado (tabica), o bien, fijado a la estructura desencofrada, mediante combinación de fijación mecánica y mortero adhesivo.

Cálculo de puentes térmicos

Para las distintas soluciones del encuentro fachada - forjado intermedio

Solución 1

Aislamiento en frente de forjado (revoco sobre aislante).

Aplicación en fachada de ladrillo para revestir .

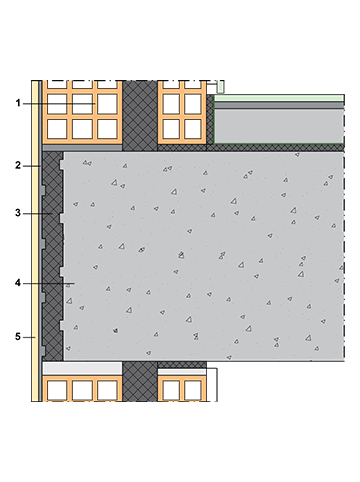

SECCIÓN

DETALLE 3D

LEYENDA:
  1. Cerramiento de fachada
  2. Capa de refuerzo entre el aislamiento y el revestimiento exterior: mortero adhesivo flexible (ejemplo: mortero base sistemas SATE) + malla de refuerzo de fibra de vidrio
  3. Aislamiento: GRAFIPOL FRENTE FORJADO (e=30 mm; λ=0,032 W/mK; superficie mecanizada)
  4. Forjado de hormigón armado
  5. Revestimiento exterior: mortero monocapa

Cálculo de las transmitancias térmicas lineales

    Transmitancias térmicas lineales exteriores e interiores (W/mK)

    Transmitancia térmica fachada "U"
    (W/m2K)

    Canto 250 mm

    Canto 300 mm

    Canto 350 mm

    Ψe

    Ψi

    Ψe

    Ψi

    Ψe

    Ψi

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    -

    Transmitancias térmicas lineales exteriores e interiores (W/mK)

    Transmitancia térmica fachada "U"
    (W/m2K)

    Canto 250 mm

    Canto 300 mm

    Canto 350 mm

    Ψe

    Ψi

    Ψe

    Ψi

    Ψe

    Ψi

    0,45

    0,06

    0,23

    0,05

    0,24

    0,04

    0,26

    0,35

    0,08

    0,22

    0,08

    0,23

    0,08

    0,25

    0,29

    0,09

    0,20

    0,09

    0,22

    0,09

    0,23

    0,23

    0,10

    0,18

    0,10

    0,20

    0,10

    0,21

    Transmitancias térmicas lineales exteriores e interiores (W/mK)

    Transmitancia térmica fachada "U"
    (W/m2K)

    Canto 250 mm

    Canto 300 mm

    Canto 350 mm

    Ψe

    Ψi

    Ψe

    Ψi

    Ψe

    Ψi

    0,45

    0,18

    0,36

    0,20

    0,40

    0,22

    0,43

    0,35

    0,22

    0,35

    0,24

    0,39

    0,26

    0,43

    0,29

    0,22

    0,33

    0,25

    0,37

    0,27

    0,41

    0,23

    0,22

    0,31

    0,25

    0,35

    0,28

    0,39

    Transmitancias térmicas lineales exteriores e interiores (W/mK)

    Transmitancia térmica fachada "U"
    (W/m2K)

    Canto 250 mm

    Canto 300 mm

    Canto 350 mm

    Ψe

    Ψi

    Ψe

    Ψi

    Ψe

    Ψi

    0,45

    0,32

    0,49

    0,35

    0,55

    0,38

    0,60

    0,35

    0,35

    0,49

    0,39

    0,54

    0,42

    0,59

    0,29

    0,36

    0,47

    0,40

    0,53

    0,44

    0,58

    0,23

    0,37

    0,46

    0,41

    0,51

    0,45

    0,56

    Transmitancias térmicas lineales exteriores e interiores (W/mK)

    Transmitancia térmica fachada "U"
    (W/m2K)

    Canto 250 mm

    Canto 300 mm

    Canto 350 mm

    Ψe

    Ψi

    Ψe

    Ψi

    Ψe

    Ψi

    0,45

    0,39

    0,57

    0,42

    0,61

    0,44

    0,65

    0,35

    0,43

    0,56

    0,46

    0,61

    0,48

    0,66

    0,29

    0,44

    0,55

    0,47

    0,60

    0,50

    0,64

    0,23

    0,45

    0,54

    0,48

    0,58

    0,52

    0,63

    Transmitancias térmicas lineales exteriores e interiores (W/mK)

    Transmitancia térmica fachada "U"
    (W/m2K)

    Canto 250 mm

    Canto 300 mm

    Canto 350 mm

    Ψe

    Ψi

    Ψe

    Ψi

    Ψe

    Ψi

    0,45

    0,25

    0,42

    0,25

    0,44

    0,29

    0,51

    0,35

    0,28

    0,42

    0,29

    0,44

    0,33

    0,50

    0,29

    0,29

    0,40

    0,29

    0,42

    0,34

    0,48

    0,23

    0,29

    0,38

    0,30

    0,40

    0,35

    0,46

    Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en frente de forjado de e=30 mm y λ=0,032 W/mK. Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

    SECCIÓN

    DETALLE 3D

    LEYENDA:
    1. Cerramiento de fachada
    2. Capa de refuerzo entre el aislamiento y el revestimiento exterior: mortero adhesivo flexible (ejemplo: mortero base sistemas SATE) + malla de refuerzo de fibra de vidrio
    3. Aislamiento: GRAFIPOL FRENTE FORJADO (e=30 mm; λ=0,032 W/mK; superficie mecanizada)
    4. Forjado de hormigón armado
    5. Revestimiento exterior: mortero monocapa

    Cálculo de las transmitancias térmicas lineales

      Transmitancias térmicas lineales exteriores e interiores (W/mK)

      Transmitancia térmica fachada "U"
      (W/m2K)

      Canto 250 mm

      Canto 300 mm

      Canto 350 mm

      Ψe

      Ψi

      Ψe

      Ψi

      Ψe

      Ψi

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      -

      Transmitancias térmicas lineales exteriores e interiores (W/mK)

      Transmitancia térmica fachada "U"
      (W/m2K)

      Canto 250 mm

      Canto 300 mm

      Canto 350 mm

      Ψe

      Ψi

      Ψe

      Ψi

      Ψe

      Ψi

      0,42

      0,10

      0,27

      0,09

      0,28

      0,09

      0,30

      0,37

      0,11

      0,26

      0,10

      0,27

      0,10

      0,29

      0,27

      0,13

      0,24

      0,13

      0,25

      0,13

      0,27

      0,23

      0,13

      0,22

      0,13

      0,24

      0,14

      0,25

      Transmitancias térmicas lineales exteriores e interiores (W/mK)

      Transmitancia térmica fachada "U"
      (W/m2K)

      Canto 250 mm

      Canto 300 mm

      Canto 350 mm

      Ψe

      Ψi

      Ψe

      Ψi

      Ψe

      Ψi

      0,42

      0,23

      0,40

      0,25

      0,44

      0,26

      0,47

      0,37

      0,25

      0,40

      0,26

      0,43

      0,29

      0,47

      0,27

      0,27

      0,38

      0,29

      0,41

      0,32

      0,45

      0,23

      0,27

      0,36

      0,29

      0,40

      0,32

      0,44

      Transmitancias térmicas lineales exteriores e interiores (W/mK)

      Transmitancia térmica fachada "U"
      (W/m2K)

      Canto 250 mm

      Canto 300 mm

      Canto 350 mm

      Ψe

      Ψi

      Ψe

      Ψi

      Ψe

      Ψi

      0,42

      0,38

      0,55

      0,40

      0,59

      0,43

      0,64

      0,37

      0,39

      0,53

      0,42

      0,59

      0,45

      0,63

      0,27

      0,41

      0,52

      0,45

      0,57

      0,49

      0,63

      0,23

      0,41

      0,51

      0,46

      0,56

      0,50

      0,61

      Transmitancias térmicas lineales exteriores e interiores (W/mK)

      Transmitancia térmica fachada "U"
      (W/m2K)

      Canto 250 mm

      Canto 300 mm

      Canto 350 mm

      Ψe

      Ψi

      Ψe

      Ψi

      Ψe

      Ψi

      0,42

      0,44

      0,61

      0,48

      0,66

      0,49

      0,71

      0,37

      0,46

      0,61

      0,49

      0,65

      0,51

      0,70

      0,27

      0,49

      0,60

      0,52

      0,65

      0,55

      0,69

      0,23

      0,49

      0,59

      0,53

      0,63

      0,56

      0,68

      Transmitancias térmicas lineales exteriores e interiores (W/mK)

      Transmitancia térmica fachada "U"
      (W/m2K)

      Canto 250 mm

      Canto 300 mm

      Canto 350 mm

      Ψe

      Ψi

      Ψe

      Ψi

      Ψe

      Ψi

      0,42

      0,30

      0,47

      0,29

      0,48

      0,34

      0,55

      0,37

      0,32

      0,46

      0,31

      0,48

      0,36

      0,54

      0,27

      0,34

      0,45

      0,34

      0,46

      0,39

      0,52

      0,23

      0,33

      0,42

      0,34

      0,45

      0,40

      0,51

      Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en frente de forjado de e=30 mm y λ=0,032 W/mK. Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

      Solución 2

      Aislamiento en frente de forjado (rasilla cerámica sobre aislante).

      Aplicación en fachada de ladrillo para revestir.

      SECCIÓN

      DETALLE 3D

      LEYENDA
      1. Cerramiento de fachada
      2. Revestimiento exterior: mortero monocapa
      3. Rasilla cerámica para revestir
      4. Aislamiento: GRAFIPOL FRENTE FORJADO (e=20 mm; λ=0,032 W/mK; superficie lisa)
      5. Forjado de hormigón armado

      Cálculo de las transmitancias térmicas lineales

        Transmitancias térmicas lineales exteriores e interiores (W/mK)

        Transmitancia térmica fachada "U"
        (W/m2K)

        Canto 250 mm

        Canto 300 mm

        Canto 350 mm

        Ψe

        Ψi

        Ψe

        Ψi

        Ψe

        Ψi

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        -

        Transmitancias térmicas lineales exteriores e interiores (W/mK)

        Transmitancia térmica fachada "U"
        (W/m2K)

        Canto 250 mm

        Canto 300 mm

        Canto 350 mm

        Ψe

        Ψi

        Ψe

        Ψi

        Ψe

        Ψi

        0,45

        0,07

        0,24

        0,06

        0,25

        0,06

        0,27

        0,35

        0,09

        0,22

        0,09

        0,24

        0,09

        0,26

        0,29

        0,10

        0,21

        0,10

        0,22

        0,10

        0,24

        0,23

        0,10

        0,19

        0,10

        0,20

        0,11

        0,22

        Transmitancias térmicas lineales exteriores e interiores (W/mK)

        Transmitancia térmica fachada "U"
        (W/m2K)

        Canto 250 mm

        Canto 300 mm

        Canto 350 mm

        Ψe

        Ψi

        Ψe

        Ψi

        Ψe

        Ψi

        0,45

        0,19

        0,36

        0,21

        0,41

        0,23

        0,45

        0,35

        0,22

        0,36

        0,25

        0,40

        0,27

        0,44

        0,29

        0,23

        0,34

        0,25

        0,38

        0,28

        0,42

        0,23

        0,23

        0,32

        0,26

        0,36

        0,29

        0,40

        Transmitancias térmicas lineales exteriores e interiores (W/mK)

        Transmitancia térmica fachada "U"
        (W/m2K)

        Canto 250 mm

        Canto 300 mm

        Canto 350 mm

        Ψe

        Ψi

        Ψe

        Ψi

        Ψe

        Ψi

        0,45

        0,33

        0,51

        0,37

        0,56

        0,40

        0,62

        0,35

        0,37

        0,50

        0,40

        0,55

        0,45

        0,62

        0,29

        0,37

        0,48

        0,41

        0,54

        0,46

        0,60

        0,23

        0,37

        0,46

        0,42

        0,52

        0,47

        0,58

        Transmitancias térmicas lineales exteriores e interiores (W/mK)

        Transmitancia térmica fachada "U"
        (W/m2K)

        Canto 250 mm

        Canto 300 mm

        Canto 350 mm

        Ψe

        Ψi

        Ψe

        Ψi

        Ψe

        Ψi

        0,45

        0,40

        0,58

        0,43

        0,63

        0,46

        0,68

        0,35

        0,44

        0,57

        0,47

        0,62

        0,51

        0,67

        0,29

        0,45

        0,56

        0,48

        0,61

        0,52

        0,66

        0,23

        0,45

        0,54

        0,49

        0,60

        0,53

        0,64

        Transmitancias térmicas lineales exteriores e interiores (W/mK)

        Transmitancia térmica fachada "U"
        (W/m2K)

        Canto 250 mm

        Canto 300 mm

        Canto 350 mm

        Ψe

        Ψi

        Ψe

        Ψi

        Ψe

        Ψi

        0,45

        0,26

        0,43

        0,26

        0,45

        0,30

        0,52

        0,35

        0,29

        0,42

        0,29

        0,45

        0,35

        0,52

        0,29

        0,29

        0,41

        0,30

        0,43

        0,36

        0,50

        0,23

        0,30

        0,39

        0,31

        0,41

        0,37

        0,48

        Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en frente de forjado de e=20 mm y λ=0,032 W/mK. Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

        SECCIÓN

        DETALLE 3D

        LEYENDA
        1. Cerramiento de fachada
        2. Revestimiento exterior: mortero monocapa
        3. Rasilla cerámica para revestir
        4. Aislamiento: GRAFIPOL FRENTE FORJADO (e=20 mm; λ=0,032 W/mK; superficie lisa)
        5. Forjado de hormigón armado

        Cálculo de las transmitancias térmicas lineales

          Transmitancias térmicas lineales exteriores e interiores (W/mK)

          Transmitancia térmica fachada "U"
          (W/m2K)

          Canto 250 mm

          Canto 300 mm

          Canto 350 mm

          Ψe

          Ψi

          Ψe

          Ψi

          Ψe

          Ψi

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          -

          Transmitancias térmicas lineales exteriores e interiores (W/mK)

          Transmitancia térmica fachada "U"
          (W/m2K)

          Canto 250 mm

          Canto 300 mm

          Canto 350 mm

          Ψe

          Ψi

          Ψe

          Ψi

          Ψe

          Ψi

          0,42

          0,10

          0,27

          0,10

          0,29

          0,10

          0,31

          0,37

          0,11

          0,26

          0,11

          0,28

          0,11

          0,30

          0,27

          0,13

          0,24

          0,13

          0,26

          0,14

          0,28

          0,23

          0,13

          0,23

          0,14

          0,24

          0,14

          0,26

          Transmitancias térmicas lineales exteriores e interiores (W/mK)

          Transmitancia térmica fachada "U"
          (W/m2K)

          Canto 250 mm

          Canto 300 mm

          Canto 350 mm

          Ψe

          Ψi

          Ψe

          Ψi

          Ψe

          Ψi

          0,42

          0,24

          0,41

          0,26

          0,45

          0,28

          0,49

          0,37

          0,25

          0,40

          0,28

          0,44

          0,30

          0,48

          0,27

          0,27

          0,38

          0,30

          0,42

          0,33

          0,47

          0,23

          0,27

          0,37

          0,30

          0,41

          0,33

          0,45

          Transmitancias térmicas lineales exteriores e interiores (W/mK)

          Transmitancia térmica fachada "U"
          (W/m2K)

          Canto 250 mm

          Canto 300 mm

          Canto 350 mm

          Ψe

          Ψi

          Ψe

          Ψi

          Ψe

          Ψi

          0,42

          0,39

          0,56

          0,42

          0,61

          0,45

          0,66

          0,37

          0,40

          0,55

          0,43

          0,60

          0,47

          0,66

          0,27

          0,42

          0,53

          0,46

          0,59

          0,51

          0,65

          0,23

          0,41

          0,51

          0,47

          0,58

          0,51

          0,63

          Transmitancias térmicas lineales exteriores e interiores (W/mK)

          Transmitancia térmica fachada "U"
          (W/m2K)

          Canto 250 mm

          Canto 300 mm

          Canto 350 mm

          Ψe

          Ψi

          Ψe

          Ψi

          Ψe

          Ψi

          0,42

          0,46

          0,63

          0,49

          0,68

          0,51

          0,72

          0,37

          0,47

          0,62

          0,50

          0,67

          0,53

          0,72

          0,27

          0,50

          0,61

          0,54

          0,67

          0,58

          0,71

          0,23

          0,50

          0,60

          0,54

          0,65

          0,58

          0,70

          Transmitancias térmicas lineales exteriores e interiores (W/mK)

          Transmitancia térmica fachada "U"
          (W/m2K)

          Canto 250 mm

          Canto 300 mm

          Canto 350 mm

          Ψe

          Ψi

          Ψe

          Ψi

          Ψe

          Ψi

          0,42

          0,31

          0,48

          0,31

          0,50

          0,35

          0,57

          0,37

          0,32

          0,47

          0,32

          0,49

          0,37

          0,56

          0,27

          0,33

          0,45

          0,35

          0,47

          0,40

          0,54

          0,23

          0,34

          0,43

          0,36

          0,46

          0,41

          0,53

          Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en frente de forjado de e=20 mm y λ=0,032 W/mK. Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

          Solución 3

          Aislamiento en frente de forjado (plaqueta de ladrillo CV sobre aislante).

          Aplicación en fachada de ladrillo visto .

          SECCIÓN

          DETALLE 3D

          LEYENDA:
          1. Cerramiento de fachada
          2. Forjado de hormigón armado con tacón en la parte superior para apoyo (2/3) de la fábrica sobre el forjado
          3. Aislamiento: GRAFIPOL FRENTE FORJADO (e=30 mm; λ=0,032 W/mK; superficie mecanizada)
          4. Plaqueta de ladrillo caravista

          Cálculo de las transmitancias térmicas lineales

            Transmitancias térmicas lineales exteriores e interiores (W/mK)

            Transmitancia térmica fachada "U"
            (W/m2K)

            Canto 250 mm

            Canto 300 mm

            Canto 350 mm

            Ψe

            Ψi

            Ψe

            Ψi

            Ψe

            Ψi

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            -

            Transmitancias térmicas lineales exteriores e interiores (W/mK)

            Transmitancia térmica fachada "U"
            (W/m2K)

            Canto 250 mm

            Canto 300 mm

            Canto 350 mm

            Ψe

            Ψi

            Ψe

            Ψi

            Ψe

            Ψi

            0,46

            0,08

            0,26

            0,07

            0,27

            0,06

            0,29

            0,36

            0,09

            0,23

            0,09

            0,24

            0,08

            0,26

            0,29

            0,11

            0,22

            0,11

            0,24

            0,11

            0,25

            0,23

            0,11

            0,20

            0,11

            0,21

            0,12

            0,23

            Transmitancias térmicas lineales exteriores e interiores (W/mK)

            Transmitancia térmica fachada "U"
            (W/m2K)

            Canto 250 mm

            Canto 300 mm

            Canto 350 mm

            Ψe

            Ψi

            Ψe

            Ψi

            Ψe

            Ψi

            0,46

            0,22

            0,40

            0,24

            0,44

            0,26

            0,48

            0,36

            0,24

            0,38

            0,27

            0,42

            0,29

            0,46

            0,29

            0,26

            0,37

            0,29

            0,41

            0,31

            0,46

            0,23

            0,26

            0,35

            0,29

            0,39

            0,32

            0,43

            Transmitancias térmicas lineales exteriores e interiores (W/mK)

            Transmitancia térmica fachada "U"
            (W/m2K)

            Canto 250 mm

            Canto 300 mm

            Canto 350 mm

            Ψe

            Ψi

            Ψe

            Ψi

            Ψe

            Ψi

            0,46

            0,41

            0,59

            0,45

            0,65

            0,48

            0,70

            0,36

            0,43

            0,57

            0,47

            0,63

            0,51

            0,68

            0,29

            0,45

            0,56

            0,49

            0,62

            0,54

            0,68

            0,23

            0,44

            0,53

            0,49

            0,59

            0,54

            0,66

            Transmitancias térmicas lineales exteriores e interiores (W/mK)

            Transmitancia térmica fachada "U"
            (W/m2K)

            Canto 250 mm

            Canto 300 mm

            Canto 350 mm

            Ψe

            Ψi

            Ψe

            Ψi

            Ψe

            Ψi

            0,46

            0,52

            0,70

            0,54

            0,74

            0,57

            0,79

            0,36

            0,53

            0,67

            0,57

            0,72

            0,60

            0,77

            0,29

            0,55

            0,66

            0,59

            0,72

            0,63

            0,77

            0,23

            0,55

            0,64

            0,59

            0,69

            0,63

            0,74

            Transmitancias térmicas lineales exteriores e interiores (W/mK)

            Transmitancia térmica fachada "U"
            (W/m2K)

            Canto 250 mm

            Canto 300 mm

            Canto 350 mm

            Ψe

            Ψi

            Ψe

            Ψi

            Ψe

            Ψi

            0,46

            0,31

            0,49

            0,30

            0,50

            0,35

            0,57

            0,36

            0,33

            0,46

            0,32

            0,48

            0,38

            0,55

            0,29

            0,34

            0,46

            0,35

            0,47

            0,41

            0,55

            0,23

            0,34

            0,43

            0,35

            0,45

            0,41

            0,52

            Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en frente de forjado de e=30 mm y λ=0,032 W/mK. Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

            SECCIÓN

            DETALLE 3D

            LEYENDA:
            1. Cerramiento de fachada
            2. Forjado de hormigón armado con tacón en la parte superior para apoyo (2/3) de la fábrica sobre el forjado
            3. Aislamiento: GRAFIPOL FRENTE FORJADO (e=30 mm; λ=0,032 W/mK; superficie mecanizada)
            4. Plaqueta de ladrillo caravista

            Cálculo de las transmitancias térmicas lineales

              Transmitancias térmicas lineales exteriores e interiores (W/mK)

              Transmitancia térmica fachada "U"
              (W/m2K)

              Canto 250 mm

              Canto 300 mm

              Canto 350 mm

              Ψe

              Ψi

              Ψe

              Ψi

              Ψe

              Ψi

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              -

              Transmitancias térmicas lineales exteriores e interiores (W/mK)

              Transmitancia térmica fachada "U"
              (W/m2K)

              Canto 250 mm

              Canto 300 mm

              Canto 350 mm

              Ψe

              Ψi

              Ψe

              Ψi

              Ψe

              Ψi

              0,43

              0,11

              0,29

              0,10

              0,30

              0,10

              0,32

              0,38

              0,12

              0,27

              0,11

              0,28

              0,11

              0,30

              0,28

              0,11

              0,23

              0,11

              0,24

              0,13

              0,27

              0,22

              0,13

              0,22

              0,14

              0,24

              0,14

              0,25

              Transmitancias térmicas lineales exteriores e interiores (W/mK)

              Transmitancia térmica fachada "U"
              (W/m2K)

              Canto 250 mm

              Canto 300 mm

              Canto 350 mm

              Ψe

              Ψi

              Ψe

              Ψi

              Ψe

              Ψi

              0,43

              0,27

              0,45

              0,29

              0,48

              0,31

              0,52

              0,38

              0,28

              0,43

              0,30

              0,47

              0,32

              0,51

              0,28

              0,27

              0,39

              0,30

              0,43

              0,34

              0,48

              0,22

              0,29

              0,38

              0,32

              0,42

              0,35

              0,46

              Transmitancias térmicas lineales exteriores e interiores (W/mK)

              Transmitancia térmica fachada "U"
              (W/m2K)

              Canto 250 mm

              Canto 300 mm

              Canto 350 mm

              Ψe

              Ψi

              Ψe

              Ψi

              Ψe

              Ψi

              0,43

              0,46

              0,64

              0,49

              0,69

              0,53

              0,75

              0,38

              0,47

              0,63

              0,51

              0,68

              0,55

              0,74

              0,28

              0,47

              0,58

              0,51

              0,64

              0,57

              0,71

              0,22

              0,48

              0,57

              0,53

              0,63

              0,58

              0,69

              Transmitancias térmicas lineales exteriores e interiores (W/mK)

              Transmitancia térmica fachada "U"
              (W/m2K)

              Canto 250 mm

              Canto 300 mm

              Canto 350 mm

              Ψe

              Ψi

              Ψe

              Ψi

              Ψe

              Ψi

              0,43

              0,58

              0,75

              0,60

              0,79

              0,62

              0,84

              0,38

              0,59

              0,74

              0,61

              0,78

              0,64

              0,83

              0,28

              0,58

              0,70

              0,61

              0,74

              0,66

              0,80

              0,22

              0,59

              0,68

              0,63

              0,73

              0,67

              0,78

              Transmitancias térmicas lineales exteriores e interiores (W/mK)

              Transmitancia térmica fachada "U"
              (W/m2K)

              Canto 250 mm

              Canto 300 mm

              Canto 350 mm

              Ψe

              Ψi

              Ψe

              Ψi

              Ψe

              Ψi

              0,43

              0,36

              0,53

              0,35

              0,54

              0,40

              0,62

              0,38

              0,37

              0,52

              0,36

              0,53

              0,41

              0,61

              0,28

              0,36

              0,48

              0,36

              0,49

              0,43

              0,57

              0,22

              0,37

              0,46

              0,38

              0,48

              0,44

              0,55

              Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en frente de forjado de e=30 mm y λ=0,032 W/mK. Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

              Solución 4

              Aislamiento en suelo (continuo) y en techo (banda de 1 m).

              Aplicación en fachada de ladrillo para revestir.

              SECCIÓN

              DETALLE 3D

              LEYENDA:
              1. Cerramiento de fachada
              2. Forjado de hormigón armado
              3. Revestimiento exterior: mortero monocapa
              4. Aislamiento en suelo (continuo): GRAFIPOL TERMOIMPACT ROLL (e=20 mm; λ=0,030 W/mK; ∆L,w=27 dB)
              5. Aislamiento en techo (banda de 1 m de ancho en el perímetro de la fachada): GRAFIPOL TR-32 (e=50 mm; λ=0,032 W/mK)

              Cálculo de las transmitancias térmicas lineales

                Transmitancias térmicas lineales exteriores e interiores (W/mK)

                Transmitancia térmica fachada "U"
                (W/m2K)

                Canto 250 mm

                Canto 300 mm

                Canto 350 mm

                Ψe

                Ψi

                Ψe

                Ψi

                Ψe

                Ψi

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                -

                Transmitancias térmicas lineales exteriores e interiores (W/mK)

                Transmitancia térmica fachada "U"
                (W/m2K)

                Canto 250 mm

                Canto 300 mm

                Canto 350 mm

                Ψe

                Ψi

                Ψe

                Ψi

                Ψe

                Ψi

                0,45

                0,06

                0,25

                0,05

                0,27

                0,05

                0,29

                0,35

                0,08

                0,24

                0,08

                0,25

                0,08

                0,27

                0,29

                0,09

                0,22

                0,09

                0,23

                0,09

                0,25

                0,23

                0,09

                0,19

                0,10

                0,21

                0,11

                0,23

                Transmitancias térmicas lineales exteriores e interiores (W/mK)

                Transmitancia térmica fachada "U"
                (W/m2K)

                Canto 250 mm

                Canto 300 mm

                Canto 350 mm

                Ψe

                Ψi

                Ψe

                Ψi

                Ψe

                Ψi

                0,45

                0,20

                0,39

                0,23

                0,44

                0,26

                0,50

                0,35

                0,23

                0,38

                0,26

                0,42

                0,29

                0,48

                0,29

                0,23

                0,36

                0,27

                0,40

                0,30

                0,45

                0,23

                0,23

                0,33

                0,27

                0,38

                0,31

                0,43

                Transmitancias térmicas lineales exteriores e interiores (W/mK)

                Transmitancia térmica fachada "U"
                (W/m2K)

                Canto 250 mm

                Canto 300 mm

                Canto 350 mm

                Ψe

                Ψi

                Ψe

                Ψi

                Ψe

                Ψi

                0,45

                0,38

                0,57

                0,44

                0,66

                0,51

                0,75

                0,35

                0,41

                0,56

                0,48

                0,65

                0,54

                0,73

                0,29

                0,41

                0,54

                0,48

                0,62

                0,55

                0,70

                0,23

                0,41

                0,50

                0,48

                0,59

                0,55

                0,67

                Transmitancias térmicas lineales exteriores e interiores (W/mK)

                Transmitancia térmica fachada "U"
                (W/m2K)

                Canto 250 mm

                Canto 300 mm

                Canto 350 mm

                Ψe

                Ψi

                Ψe

                Ψi

                Ψe

                Ψi

                0,45

                0,50

                0,69

                0,56

                0,77

                0,62

                0,86

                0,35

                0,52

                0,67

                0,59

                0,76

                0,65

                0,83

                0,29

                0,53

                0,65

                0,59

                0,73

                0,66

                0,81

                0,23

                0,52

                0,62

                0,59

                0,70

                0,66

                0,78

                Transmitancias térmicas lineales exteriores e interiores (W/mK)

                Transmitancia térmica fachada "U"
                (W/m2K)

                Canto 250 mm

                Canto 300 mm

                Canto 350 mm

                Ψe

                Ψi

                Ψe

                Ψi

                Ψe

                Ψi

                0,45

                0,28

                0,47

                0,29

                0,50

                0,36

                0,60

                0,35

                0,31

                0,46

                0,32

                0,48

                0,39

                0,58

                0,29

                0,31

                0,44

                0,32

                0,46

                0,40

                0,55

                0,23

                0,31

                0,41

                0,32

                0,44

                0,40

                0,53

                Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en suelo de e=20 mm y λ=0,030 W/mK y en techo de e=50 mm y λ=0,032 W/mK. Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

                SECCIÓN

                DETALLE 3D

                LEYENDA:
                1. Cerramiento de fachada
                2. Forjado de hormigón armado
                3. Revestimiento exterior: mortero monocapa
                4. Aislamiento en suelo (continuo): GRAFIPOL TERMOIMPACT ROLL (e=20 mm; λ=0,030 W/mK; ∆Lw=27 dB)
                5. Aislamiento en techo (banda de 1 m de ancho en el perímetro de la fachada): GRAFIPOL TR-32 (e=50 mm; λ=0,032 W/mK)

                Cálculo de las transmitancias térmicas lineales

                  Transmitancias térmicas lineales exteriores e interiores (W/mK)

                  Transmitancia térmica fachada "U"
                  (W/m2K)

                  Canto 250 mm

                  Canto 300 mm

                  Canto 350 mm

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  -

                  Transmitancias térmicas lineales exteriores e interiores (W/mK)

                  Transmitancia térmica fachada "U"
                  (W/m2K)

                  Canto 250 mm

                  Canto 300 mm

                  Canto 350 mm

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  0,42

                  0,07

                  0,26

                  0,06

                  0,27

                  0,06

                  0,29

                  0,37

                  0,08

                  0,25

                  0,07

                  0,26

                  0,08

                  0,28

                  0,27

                  0,11

                  0,23

                  0,11

                  0,25

                  0,12

                  0,27

                  0,23

                  0,11

                  0,22

                  0,12

                  0,23

                  0,12

                  0,25

                  Transmitancias térmicas lineales exteriores e interiores (W/mK)

                  Transmitancia térmica fachada "U"
                  (W/m2K)

                  Canto 250 mm

                  Canto 300 mm

                  Canto 350 mm

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  0,43

                  0,21

                  0,40

                  0,23

                  0,44

                  0,26

                  0,49

                  0,38

                  0,22

                  0,38

                  0,25

                  0,43

                  0,28

                  0,49

                  0,28

                  0,24

                  0,37

                  0,28

                  0,42

                  0,32

                  0,47

                  0,22

                  0,25

                  0,36

                  0,28

                  0,40

                  0,33

                  0,45

                  Transmitancias térmicas lineales exteriores e interiores (W/mK)

                  Transmitancia térmica fachada "U"
                  (W/m2K)

                  Canto 250 mm

                  Canto 300 mm

                  Canto 350 mm

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  0,43

                  0,38

                  0,57

                  0,44

                  0,65

                  0,50

                  0,74

                  0,38

                  0,39

                  0,57

                  0,46

                  0,65

                  0,53

                  0,74

                  0,28

                  0,42

                  0,54

                  0,49

                  0,63

                  0,56

                  0,71

                  0,22

                  0,43

                  0,53

                  0,50

                  0,61

                  0,57

                  0,70

                  Transmitancias térmicas lineales exteriores e interiores (W/mK)

                  Transmitancia térmica fachada "U"
                  (W/m2K)

                  Canto 250 mm

                  Canto 300 mm

                  Canto 350 mm

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  0,43

                  0,49

                  0,69

                  0,56

                  0,77

                  0,61

                  0,85

                  0,38

                  0,51

                  0,67

                  0,55

                  0,76

                  0,64

                  0,85

                  0,28

                  0,54

                  0,66

                  0,60

                  0,74

                  0,67

                  0,82

                  0,22

                  0,54

                  0,65

                  0,61

                  0,73

                  0,68

                  0,81

                  Transmitancias térmicas lineales exteriores e interiores (W/mK)

                  Transmitancia térmica fachada "U"
                  (W/m2K)

                  Canto 250 mm

                  Canto 300 mm

                  Canto 350 mm

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  Ψe

                  Ψi

                  0,43

                  0,28

                  0,47

                  0,29

                  0,50

                  0,36

                  0,59

                  0,38

                  0,29

                  0,46

                  0,31

                  0,49

                  0,38

                  0,58

                  0,28

                  0,32

                  0,44

                  0,34

                  0,47

                  0,41

                  0,56

                  0,22

                  0,33

                  0,43

                  0,34

                  0,46

                  0,42

                  0,55

                  Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en suelo de e=20 mm y λ=0,030 W/mK y en techo de e=50 mm y λ=0,032 W/mK. Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

                  Solución 5

                  Aislamiento en frente de forjado, en suelo (continuo) y en techo (banda de 1 m).

                  Aplicación en fachada de ladrillo para revestir.

                  SECCIÓN

                  DETALLE 3D

                  LEYENDA:
                  1. Cerramiento de fachada
                  2. Capa de refuerzo entre el aislamiento y el revestimiento exterior: mortero adhesivo flexible (ejemplo: mortero base sistemas SATE) + malla de refuerzo de fibra de vidrio
                  3. Aislamiento: GRAFIPOL FRENTE FORJADO (e=30 mm; λ=0,032 W/mK; superficie mecanizada)
                  4. Forjado de hormigón armado
                  5. Revestimiento exterior: mortero monocapa
                  6. Aislamiento en suelo (continuo): GRAFIPOL TERMOIMPACT ROLL (e=20 mm; λ=0,030 W/mK; ∆Lw=27 dB)
                  7. Aislamiento en techo (banda de 1 m de ancho en el perímetro de la fachada): GRAFIPOL TR-32 (e=50 mm; λ=0,032 W/mK)

                  Cálculo de las transmitancias térmicas lineales

                    Transmitancias térmicas lineales exteriores e interiores (W/mK)

                    Transmitancia térmica fachada "U"
                    (W/m2K)

                    Canto 250 mm

                    Canto 300 mm

                    Canto 350 mm

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    -

                    Transmitancias térmicas lineales exteriores e interiores (W/mK)

                    Transmitancia térmica fachada "U"
                    (W/m2K)

                    Canto 250 mm

                    Canto 300 mm

                    Canto 350 mm

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    0,45

                    0,03

                    0,23

                    0,02

                    0,24

                    0,01

                    0,25

                    0,35

                    0,06

                    0,21

                    0,06

                    0,23

                    0,06

                    0,24

                    0,29

                    0,07

                    0,19

                    0,07

                    0,21

                    0,07

                    0,22

                    0,23

                    0,08

                    0,18

                    0,08

                    0,19

                    0,08

                    0,21

                    Transmitancias térmicas lineales exteriores e interiores (W/mK)

                    Transmitancia térmica fachada "U"
                    (W/m2K)

                    Canto 250 mm

                    Canto 300 mm

                    Canto 350 mm

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    0,45

                    0,12

                    0,32

                    0,14

                    0,35

                    0,14

                    0,38

                    0,35

                    0,16

                    0,31

                    0,17

                    0,34

                    0,19

                    0,37

                    0,29

                    0,17

                    0,29

                    0,19

                    0,32

                    0,20

                    0,36

                    0,23

                    0,18

                    0,28

                    0,20

                    0,31

                    0,22

                    0,34

                    Transmitancias térmicas lineales exteriores e interiores (W/mK)

                    Transmitancia térmica fachada "U"
                    (W/m2K)

                    Canto 250 mm

                    Canto 300 mm

                    Canto 350 mm

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    0,45

                    0,23

                    0,42

                    0,25

                    0,46

                    0,27

                    0,51

                    0,35

                    0,27

                    0,42

                    0,30

                    0,46

                    0,32

                    0,50

                    0,29

                    0,28

                    0,40

                    0,31

                    0,44

                    0,33

                    0,49

                    0,23

                    0,29

                    0,39

                    0,32

                    0,43

                    0,35

                    0,47

                    Transmitancias térmicas lineales exteriores e interiores (W/mK)

                    Transmitancia térmica fachada "U"
                    (W/m2K)

                    Canto 250 mm

                    Canto 300 mm

                    Canto 350 mm

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    0,45

                    0,29

                    0,48

                    0,30

                    0,52

                    0,32

                    0,56

                    0,35

                    0,33

                    0,48

                    0,35

                    0,51

                    0,37

                    0,55

                    0,29

                    0,34

                    0,46

                    0,36

                    0,50

                    0,39

                    0,54

                    0,23

                    0,35

                    0,45

                    0,38

                    0,49

                    0,41

                    0,53

                    Transmitancias térmicas lineales exteriores e interiores (W/mK)

                    Transmitancia térmica fachada "U"
                    (W/m2K)

                    Canto 250 mm

                    Canto 300 mm

                    Canto 350 mm

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    Ψe

                    Ψi

                    0,45

                    0,17

                    0,37

                    0,17

                    0,39

                    0,19

                    0,43

                    0,35

                    0,21

                    0,36

                    0,21

                    0,38

                    0,24

                    0,43

                    0,29

                    0,22

                    0,34

                    0,22

                    0,36

                    0,26

                    0,41

                    0,23

                    0,23

                    0,33

                    0,24

                    0,35

                    0,28

                    0,40

                    Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en frente de forjado de e=30 mm y λ=0,032 W/mK, en suelo de e=20 mm y λ=0,030 W/mK y en techo de e=50 mm y λ=0,032 W/mK . Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

                    SECCIÓN

                    DETALLE 3D

                    LEYENDA:
                    1. Cerramiento de fachada
                    2. Capa de refuerzo entre el aislamiento y el revestimiento exterior: mortero adhesivo flexible (ejemplo: mortero base sistemas SATE)+ malla de refuerzo de fibra de vidrio
                    3. Aislamiento: GRAFIPOL FRENTE FORJADO (e=30 mm; λ=0,032 W/mK; superficie mecanizada)
                    4. Forjado de hormigón armado
                    5. Revestimiento exterior: mortero monocapa
                    6. Aislamiento en suelo (continuo): GRAFIPOL TERMOIMPACT ROLL (e=20 mm; λ=0,030 W/mK; ∆Lw=27 dB)
                    7. Aislamiento en techo (banda de 1 m de ancho en el perímetro de la fachada): GRAFIPOL TR-32 (e=50 mm; λ=0,032 W/mK)

                    Cálculo de las transmitancias térmicas lineales

                      Transmitancias térmicas lineales exteriores e interiores (W/mK)

                      Transmitancia térmica fachada "U"
                      (W/m2K)

                      Canto 250 mm

                      Canto 300 mm

                      Canto 350 mm

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      -

                      Transmitancias térmicas lineales exteriores e interiores (W/mK)

                      Transmitancia térmica fachada "U"
                      (W/m2K)

                      Canto 250 mm

                      Canto 300 mm

                      Canto 350 mm

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      0,42

                      0,04

                      0,23

                      0,03

                      0,24

                      0,00

                      0,23

                      0,37

                      0,06

                      0,23

                      0,05

                      0,23

                      0,04

                      0,25

                      0,27

                      0,09

                      0,21

                      0,09

                      0,22

                      0,09

                      0,24

                      0,23

                      0,09

                      0,20

                      0,10

                      0,21

                      0,10

                      0,22

                      Transmitancias térmicas lineales exteriores e interiores (W/mK)

                      Transmitancia térmica fachada "U"
                      (W/m2K)

                      Canto 250 mm

                      Canto 300 mm

                      Canto 350 mm

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      0,43

                      0,13

                      0,33

                      0,14

                      0,35

                      0,16

                      0,39

                      0,38

                      0,15

                      0,32

                      0,14

                      0,33

                      0,18

                      0,38

                      0,28

                      0,19

                      0,31

                      0,20

                      0,34

                      0,22

                      0,37

                      0,22

                      0,19

                      0,30

                      0,21

                      0,33

                      0,23

                      0,36

                      Transmitancias térmicas lineales exteriores e interiores (W/mK)

                      Transmitancia térmica fachada "U"
                      (W/m2K)

                      Canto 250 mm

                      Canto 300 mm

                      Canto 350 mm

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      0,43

                      0,24

                      0,43

                      0,26

                      0,47

                      0,28

                      0,51

                      0,38

                      0,25

                      0,42

                      0,28

                      0,47

                      0,31

                      0,51

                      0,28

                      0,30

                      0,42

                      0,32

                      0,46

                      0,35

                      0,50

                      0,22

                      0,30

                      0,41

                      0,33

                      0,45

                      0,37

                      0,50

                      Transmitancias térmicas lineales exteriores e interiores (W/mK)

                      Transmitancia térmica fachada "U"
                      (W/m2K)

                      Canto 250 mm

                      Canto 300 mm

                      Canto 350 mm

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      0,43

                      0,30

                      0,49

                      0,31

                      0,52

                      0,33

                      0,56

                      0,38

                      0,32

                      0,48

                      0,31

                      0,50

                      0,35

                      0,56

                      0,28

                      0,35

                      0,48

                      0,38

                      0,52

                      0,40

                      0,55

                      0,22

                      0,36

                      0,47

                      0,39

                      0,51

                      0,42

                      0,55

                      Transmitancias térmicas lineales exteriores e interiores (W/mK)

                      Transmitancia térmica fachada "U"
                      (W/m2K)

                      Canto 250 mm

                      Canto 300 mm

                      Canto 350 mm

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      Ψe

                      Ψi

                      0,43

                      0,18

                      0,37

                      0,17

                      0,39

                      0,20

                      0,44

                      0,38

                      0,20

                      0,37

                      0,18

                      0,36

                      0,23

                      0,44

                      0,28

                      0,24

                      0,36

                      0,24

                      0,38

                      0,28

                      0,43

                      0,22

                      0,25

                      0,35

                      0,25

                      0,37

                      0,29

                      0,42

                      Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en frente de forjado de e=30 mm y λ=0,032 W/mK, en suelo de e=20 mm y λ=0,030 W/mK y en techo de e=50 mm y λ=0,032 W/mK . Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

                      Solución 6

                      Aislamiento en frente de forjado, en suelo (continuo) y en techo (banda de 1 m).

                      Aplicación en fachada de ladrillo visto.

                      SECCIÓN

                      DETALLE 3D

                      LEYENDA:
                      1. Cerramiento de fachada
                      2. Forjado de hormigón armado con tacón en la parte superior para apoyo (2/3) de la fábrica sobre el forjado
                      3. Aislamiento: GRAFIPOL FRENTE FORJADO (e=30 mm; λ=0,032 W/mK; superficie mecanizada)
                      4. Plaqueta de ladrillo caravista
                      5. Aislamiento en suelo (continuo): GRAFIPOL TERMOIMPACT ROLL (e=20 mm; λ=0,030 W/mK; ∆Lw=27 dB)
                      6. Aislamiento en techo (banda de 1 m de ancho en el perímetro de la fachada): GRAFIPOL TR-32 (e=50 mm; λ=0,032 W/mK)

                      Cálculo de las transmitancias térmicas lineales

                        Transmitancias térmicas lineales exteriores e interiores (W/mK)

                        Transmitancia térmica fachada "U"
                        (W/m2K)

                        Canto 250 mm

                        Canto 300 mm

                        Canto 350 mm

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        -

                        Transmitancias térmicas lineales exteriores e interiores (W/mK)

                        Transmitancia térmica fachada "U"
                        (W/m2K)

                        Canto 250 mm

                        Canto 300 mm

                        Canto 350 mm

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        0,46

                        0,05

                        0,25

                        0,04

                        0,26

                        0,03

                        0,28

                        0,36

                        0,07

                        0,23

                        0,06

                        0,24

                        0,06

                        0,25

                        0,29

                        0,09

                        0,22

                        0,09

                        0,23

                        0,09

                        0,25

                        0,23

                        0,10

                        0,20

                        0,09

                        0,21

                        0,10

                        0,22

                        Transmitancias térmicas lineales exteriores e interiores (W/mK)

                        Transmitancia térmica fachada "U"
                        (W/m2K)

                        Canto 250 mm

                        Canto 300 mm

                        Canto 350 mm

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        0,46

                        0,16

                        0,36

                        0,17

                        0,39

                        0,18

                        0,43

                        0,36

                        0,18

                        0,34

                        0,20

                        0,37

                        0,21

                        0,40

                        0,29

                        0,21

                        0,33

                        0,23

                        0,37

                        0,24

                        0,40

                        0,23

                        0,21

                        0,31

                        0,23

                        0,34

                        0,25

                        0,37

                        Transmitancias térmicas lineales exteriores e interiores (W/mK)

                        Transmitancia térmica fachada "U"
                        (W/m2K)

                        Canto 250 mm

                        Canto 300 mm

                        Canto 350 mm

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        0,46

                        0,29

                        0,49

                        0,32

                        0,54

                        0,34

                        0,59

                        0,36

                        0,32

                        0,47

                        0,35

                        0,52

                        0,37

                        0,57

                        0,29

                        0,34

                        0,47

                        0,38

                        0,52

                        0,41

                        0,57

                        0,23

                        0,38

                        0,48

                        0,39

                        0,50

                        0,42

                        0,54

                        Transmitancias térmicas lineales exteriores e interiores (W/mK)

                        Transmitancia térmica fachada "U"
                        (W/m2K)

                        Canto 250 mm

                        Canto 300 mm

                        Canto 350 mm

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        0,46

                        0,38

                        0,56

                        0,39

                        0,62

                        0,41

                        0,65

                        0,36

                        0,40

                        0,56

                        0,43

                        0,60

                        0,44

                        0,63

                        0,29

                        0,43

                        0,55

                        0,45

                        0,59

                        0,48

                        0,64

                        0,23

                        0,43

                        0,53

                        0,46

                        0,57

                        0,49

                        0,61

                        Transmitancias térmicas lineales exteriores e interiores (W/mK)

                        Transmitancia térmica fachada "U"
                        (W/m2K)

                        Canto 250 mm

                        Canto 300 mm

                        Canto 350 mm

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        Ψe

                        Ψi

                        0,46

                        0,22

                        0,42

                        0,21

                        0,43

                        0,24

                        0,49

                        0,36

                        0,24

                        0,40

                        0,24

                        0,41

                        0,28

                        0,47

                        0,29

                        0,27

                        0,39

                        0,27

                        0,41

                        0,31

                        0,47

                        0,23

                        0,27

                        0,37

                        0,28

                        0,39

                        0,32

                        0,44

                        Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en frente de forjado de e=30 mm y λ=0,032 W/mK, en suelo de e=20 mm y λ=0,030 W/mK y en techo de e=50 mm y λ=0,032 W/mK  Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

                        SECCIÓN

                        DETALLE 3D

                        LEYENDA:
                        1. Cerramiento de fachada
                        2. Forjado de hormigón armado con tacón en la parte superior para apoyo (2/3) de la fábrica de ladrillo sobre el forjado
                        3. Aislamiento: GRAFIPOL FRENTE FORJADO (e=30 mm; λ=0,032 W/mK; superficie mecanizada)
                        4. Plaqueta de ladrillo caravista
                        5. Aislamiento en suelo (continuo): GRAFIPOL TERMOIMPACT ROLL (e=20 mm; λ=0,030 W/mK; ∆Lw=27 dB)
                        6. Aislamiento en techo (banda de 1 m de ancho en el perímetro de la fachada): GRAFIPOL TR-32 (e=50 mm; λ=0,032 W/mK)

                        Cálculo de las transmitancias térmicas lineales

                          Transmitancias térmicas lineales exteriores e interiores (W/mK)

                          Transmitancia térmica fachada "U"
                          (W/m2K)

                          Canto 250 mm

                          Canto 300 mm

                          Canto 350 mm

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          -

                          Transmitancias térmicas lineales exteriores e interiores (W/mK)

                          Transmitancia térmica fachada "U"
                          (W/m2K)

                          Canto 250 mm

                          Canto 300 mm

                          Canto 350 mm

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          0,43

                          0,02

                          0,22

                          0,02

                          0,23

                          0,03

                          0,27

                          0,38

                          0,06

                          0,23

                          0,05

                          0,24

                          0,05

                          0,26

                          0,28

                          0,09

                          0,21

                          0,08

                          0,23

                          0,08

                          0,24

                          0,22

                          0,1

                          0,2

                          0,1

                          0,21

                          0,1

                          0,23

                          Transmitancias térmicas lineales exteriores e interiores (W/mK)

                          Transmitancia térmica fachada "U"
                          (W/m2K)

                          Canto 250 mm

                          Canto 300 mm

                          Canto 350 mm

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          0,43

                          0,13

                          0,33

                          0,15

                          0,36

                          0,18

                          0,42

                          0,38

                          0,17

                          0,34

                          0,18

                          0,37

                          0,19

                          0,4

                          0,28

                          0,19

                          0,32

                          0,21

                          0,35

                          0,23

                          0,38

                          0,22

                          0,21

                          0,31

                          0,23

                          0,34

                          0,25

                          0,37

                          Transmitancias térmicas lineales exteriores e interiores (W/mK)

                          Transmitancia térmica fachada "U"
                          (W/m2K)

                          Canto 250 mm

                          Canto 300 mm

                          Canto 350 mm

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          0,43

                          0,27

                          0,46

                          0,29

                          0,5

                          0,34

                          0,58

                          0,38

                          0,3

                          0,47

                          0,33

                          0,52

                          0,36

                          0,57

                          0,28

                          0,33

                          0,45

                          0,36

                          0,5

                          0,4

                          0,55

                          0,22

                          0,34

                          0,44

                          0,38

                          0,49

                          0,42

                          0,54

                          Transmitancias térmicas lineales exteriores e interiores (W/mK)

                          Transmitancia térmica fachada "U"
                          (W/m2K)

                          Canto 250 mm

                          Canto 300 mm

                          Canto 350 mm

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          0,43

                          0,34

                          0,54

                          0,36

                          0,58

                          0,4

                          0,64

                          0,38

                          0,38

                          0,56

                          0,4

                          0,6

                          0,43

                          0,64

                          0,28

                          0,41

                          0,54

                          0,44

                          0,58

                          0,46

                          0,62

                          0,22

                          0,43

                          0,53

                          0,46

                          0,57

                          0,49

                          0,61

                          Transmitancias térmicas lineales exteriores e interiores (W/mK)

                          Transmitancia térmica fachada "U"
                          (W/m2K)

                          Canto 250 mm

                          Canto 300 mm

                          Canto 350 mm

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          Ψe

                          Ψi

                          0,43

                          0,19

                          0,39

                          0,18

                          0,4

                          0,24

                          0,48

                          0,38

                          0,23

                          0,4

                          0,22

                          0,42

                          0,26

                          0,47

                          0,28

                          0,25

                          0,38

                          0,25

                          0,4

                          0,3

                          0,45

                          0,22

                          0,27

                          0,37

                          0,27

                          0,38

                          0,32

                          0,44

                          Cálculo realizado con el programa informático THERM Versión 7.8.57.0 y con el “Documento de Apoyo al Documento Básico DB-HE Ahorro de Energía; DA DB-HE / 3: Puentes Térmicos” para aislamiento en frente de forjado de e=30 mm y λ=0,032 W/mK, en suelo de e=20 mm y λ=0,030 W/mK y en techo de e=50 mm y λ=0,032 W/mK  Para otros espesores y conductividades, consultar con nuestro Departamento Técnico.

                          Memoria Descriptiva

                          __ m.l. de plancha de espuma rígida de poliestireno expandido (EPS), Grafipol Frente Forjado “VALERO”, según UNE-EN 13163, de superficie ____________, de ___ mm de espesor, de ___ mm de canto, mecanizado lateral recto, resistencia térmica ____ m²K/W, conductividad térmica 0,032 W/(mK) y Euroclase E de reacción al fuego.

                          Comprobación de la eficacia de la solución

                          Inspección termográfica en edificios con estructura de hormigón armado y aislamiento por el interior

                          CON AISLAMIENTO EN FRENTES DE FORJADO Y PILARES
                          puentes_termicos3
                          puentes_termicos
                          SIN AISLAMIENTO EN FRENTES DE FORJADO Y PILARES

                          VÍDEO

                          INFORMACIÓN TÉCNICA

                          Conductividad
                          térmica (λ):
                          0,032 W/mK
                          Espesores: Superficie lisa:
                          desde 10 mm
                          Superficie mecanizada:
                          desde 30 mm
                          Largo estándar: 2000 mm
                          Anchos estándar: 250, 300 y 350 mm
                          Otras medidas a consultar
                          Corte:
                          Superficie:
                          Consulte con nosotros para más información

                          DESCARGAS

                          PRODUCTOS RELACIONADOS

                          GALERIA
