TR-29
Fachadas
Grafipol TR-29 son planchas de espuma rígida de poliestireno expandido (EPS) negro de baja conductividad térmica, cumpliendo especificaciones técnicas de la norma UNE-EN 13163, con materia prima específica para aumentar su poder de aislamiento térmico con respecto a un EPS convencional.
Con una conductividad térmica de 0,029 W/mK, está especialmente recomendado para su aplicación en cerramientos de fachada y, en general, en cerramientos y particiones que conforman la envolvente térmica del edificio. Gracias a su excelentes prestaciones y a su diseño específico, permite cumplir con las exigencias normativas establecidas en el Documento Básico DB-HE Ahorro de Energía, en su versión modificada de diciembre de 2019 con los mínimos espesores y con una puesta en obra sencilla.
El largo de las planchas se puede fabricar a medida para ajustar a la altura entre forjados, eliminando las juntas horizontales entre planchas, con el objetivo de optimizar la mano de obra durante la colocación y minimizar los puentes térmicos y acústicos. El corte lateral de las planchas se puede mecanizar a media madera, para evitar dejar puentes térmicos y acústicos en las juntas verticales de las planchas durante la colocación.
Se puede fabricar en cualquier espesor sin perder propiedades térmicas, es decir, sin que su valor de conductividad térmica empeore, ya que es estable en todos sus espesores.
Detalle constructivo
Ejemplo de aplicación en cerramiento de fachada, con hoja principal de fábrica de ladrillo cerámico de 1/2 pie, con revestimiento exterior continuo, sin cámara de aire, trasdosado con ladrillo cerámico, aislamiento por el interior.
SECCIÓN

DETALLE 3D

LEYENDA
- Revestimiento exterior continuo: mortero monocapa
- Hoja principal: fábrica de ladrillo cerámico de 1/2 pie para revestir
- Aislamiento: GRAFIPOL TR-29 (λ = 0,029 W/mK)
- Trasdosado cerámico: tabique de ladrillo LH7
- Revestimiento interior: enlucido de yeso
Aislamiento térmico - Cumplimiento CTE - DB HE (Dic. 2019) | |||
Zona Climática | Espesor "e" (mm) | Transmitancia Térmica "U" de la solución (W/m2K) | Transmitancia Térmica "U" recomendada s/ Anejo E -DB HE (Dic. 2019) (W/m2K) |
---|---|---|---|
α | 40 | 0,49 | 0,56 |
A | 40 | 0,49 | 0,50 |
B | 60 | 0,37 | 0,38 |
C | 80 | 0,29 | 0,29 |
D | 90 | 0,27 | 0,27 |
E | 110 | 0,22 | 0,23 |
Aislamiento acústico - Cumplimiento CTE - DB HR (Dic. 2019) | |
Aislamiento a Ruido Aéreo "RA" de la solución (dBA) | Aislamiento a Ruido Aéreo "RA" exigido s/ DB HR (Dic. 2019) en fachadas (dBA) |
---|---|
53 (1) | 30 ≤ RA ≤ 47 (2) |
(1) Valor del resultado obtenido mediante ensayo in situ realizado por el laboratorio Acusttel, con nº de informe 19.0211.CA.0019.
(2) Valores máximo y mínimo exigidos en la tabla 2.1 del DB HR-4, en función del uso del edificio y del índice de ruido día del entorno.
Memoria descriptiva
___m² de plancha de espuma rígida de poliestireno expandido (EPS), Grafipol TR-29 SE “VALERO”, según UNE-EN 13163, de superficie lisa y mecanizado lateral ________, de ___ mm de espesor, resistencia térmica ___ m²K/W, conductividad térmica 0,029 W/(mK), Euroclase E de reacción al fuego, con código de designación EPS ‐ EN 13163 – L(3) – W(3) – T(2) – S(5) – P(10) – BS250 – DS(N)2.
Corte de planchas a medida

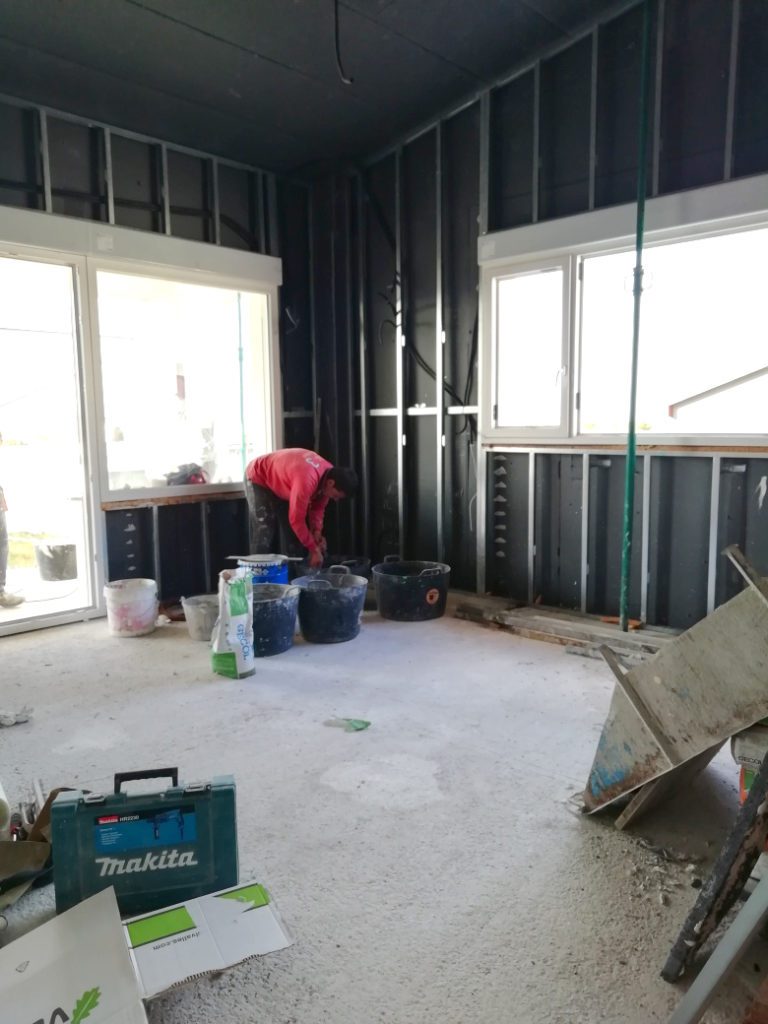

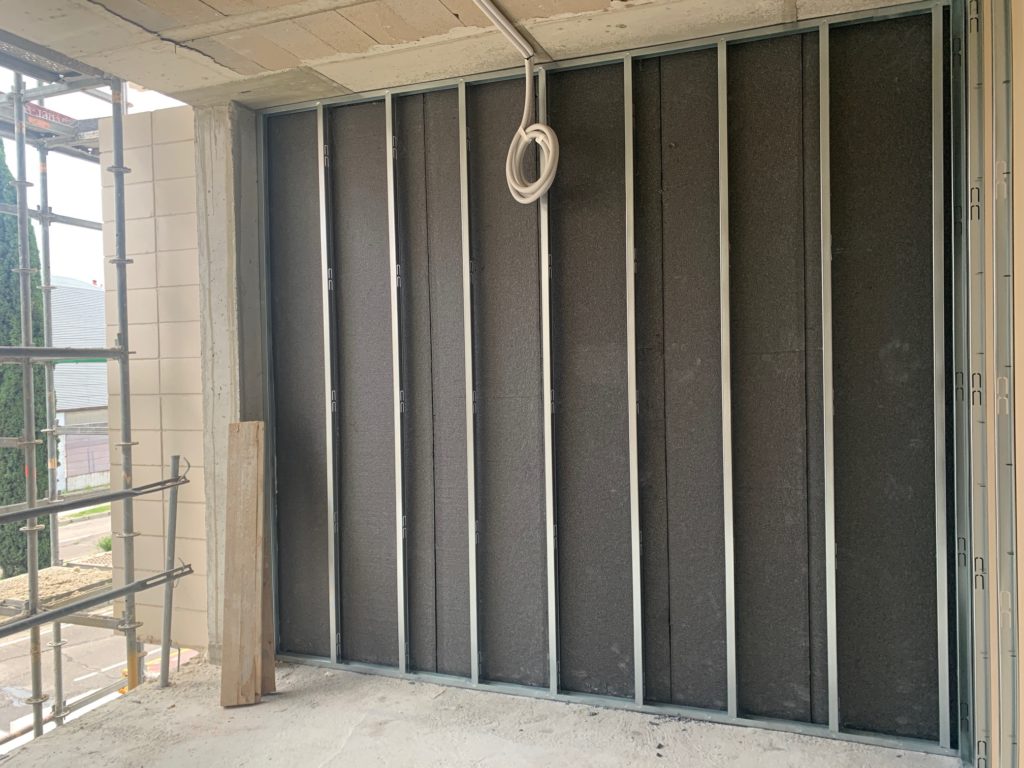

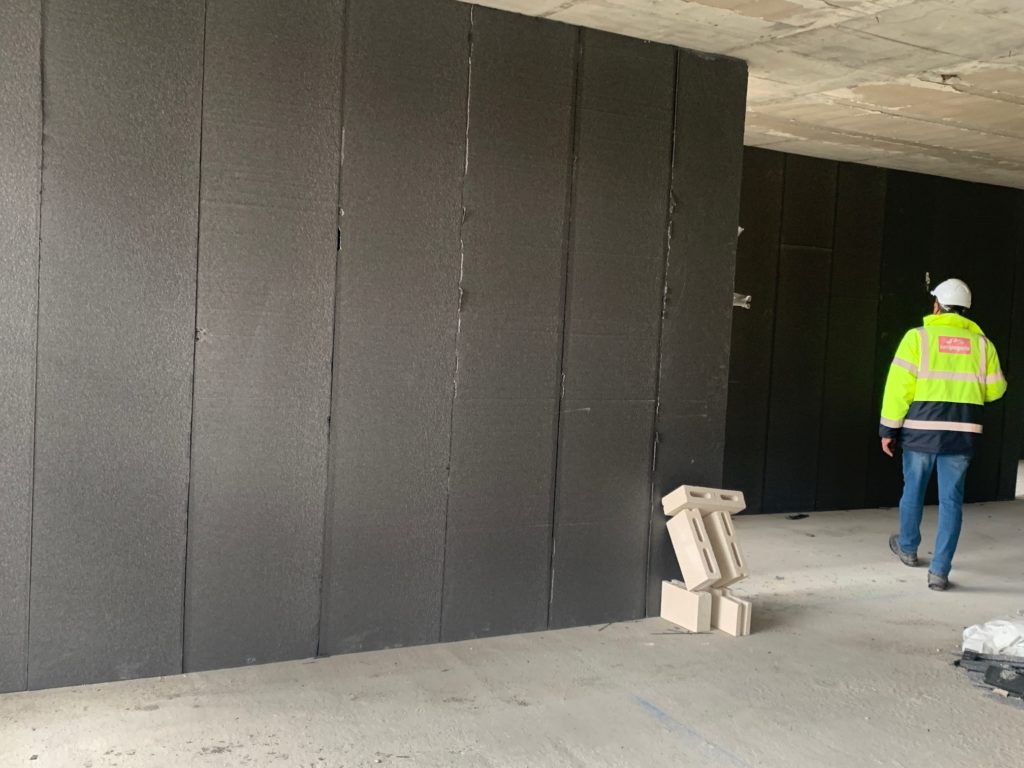

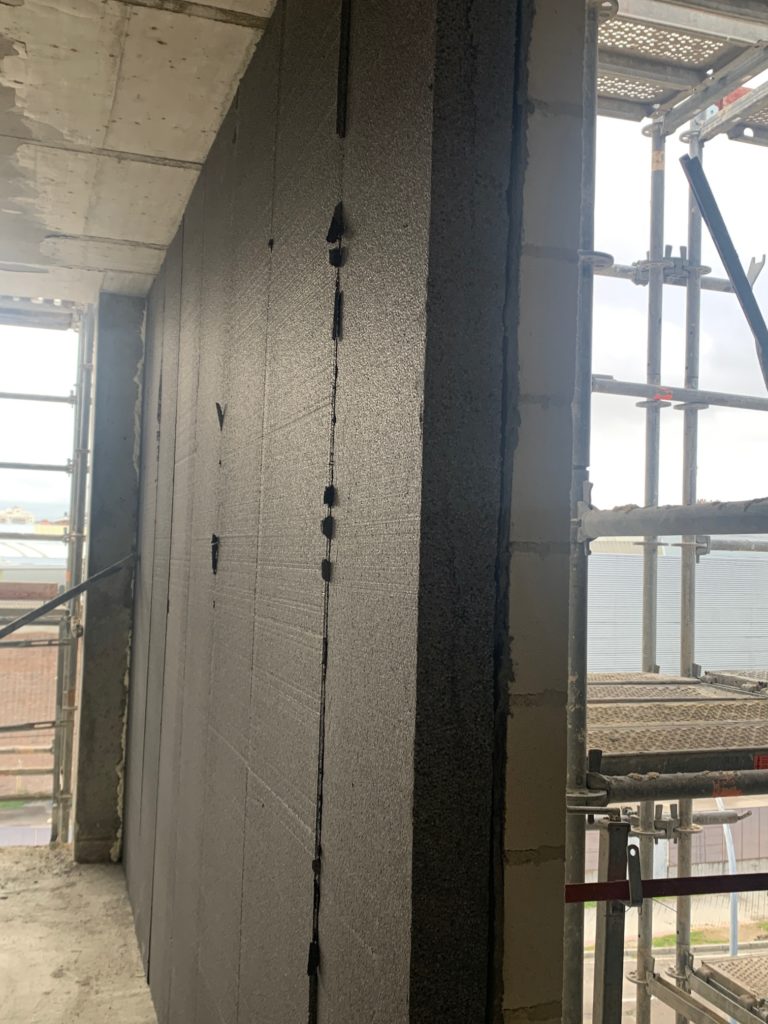

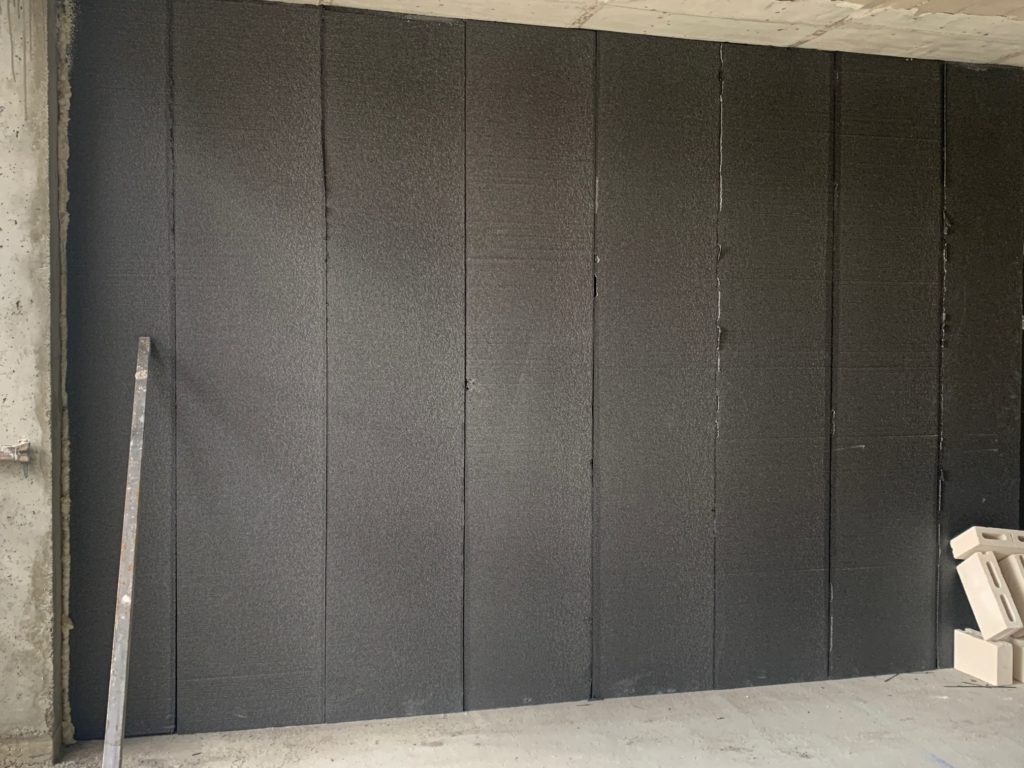

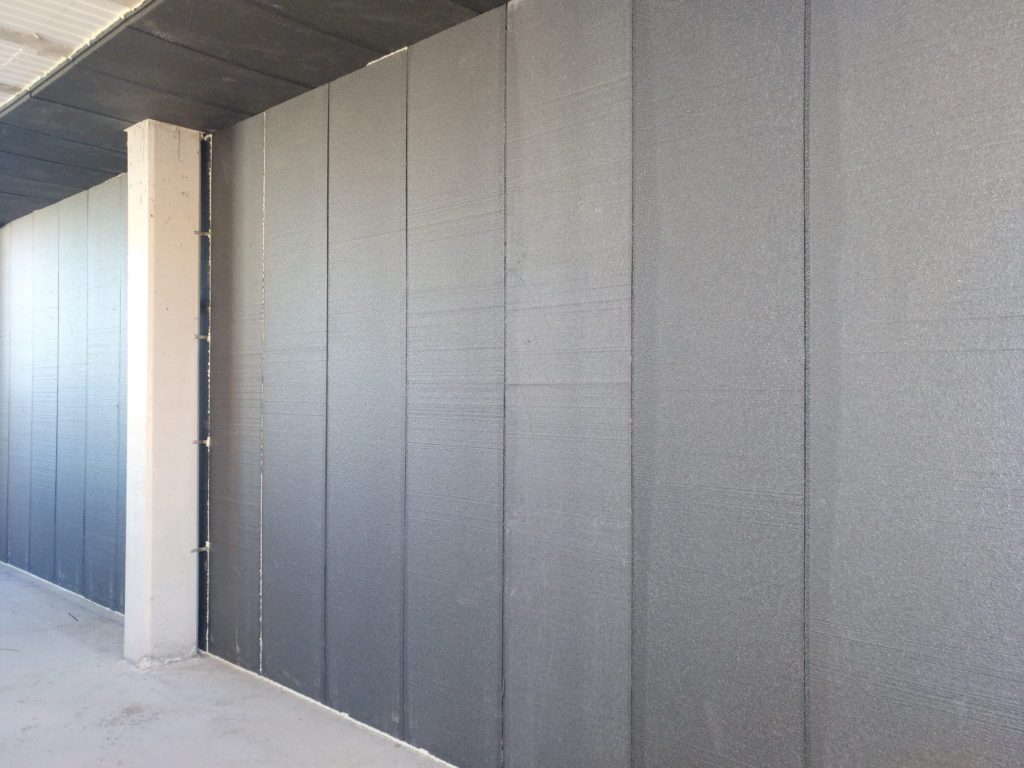

Posibilidad de fabricación del largo de las planchas a medida para ajustar a la altura entre forjados

Planchas a medida + Mecanizado lateral a media madera = Ausencia de puentes térmicos entre forjados
ACCEDA A NUESTRO CATÁLOGO INFORMÁTICO CON
150 ELEMENTOS CONSTRUCTIVOS Y MÁS DE 2.800 COMBINACIONES
PARA DIFERENTES TIPOS DE AISLANTES Y ZONAS CLIMÁTICAS
– Con espesores de aislamiento calculados para cada zona climática según Anejo E del DB-HE (Dic. 2019)
– Incluye valores de transmitancia térmica “U” de cada solución constructiva
– Documentación disponible para su descarga (.PDF, .DWG, .BDC, .BIB)


INFORMACIÓN TÉCNICA
Conductividad térmica (λ) : | 0,029 W/mK |
Espesores (1): | Desde 10 mm |
Largos estándar (2): | 2000 mm y 2800 mm |
Ancho estándar: | 600 mm |
(1) Cortes a medida en múltiplos de 5 mm (2) Posibilidad de corte a medida Otras medidas a consultar | |
Corte: | ![]() ![]() |
Consulte con nosotros para más información |
